oventrop R-Tronic Kurzanleitung Seite 3

Montage und Installation

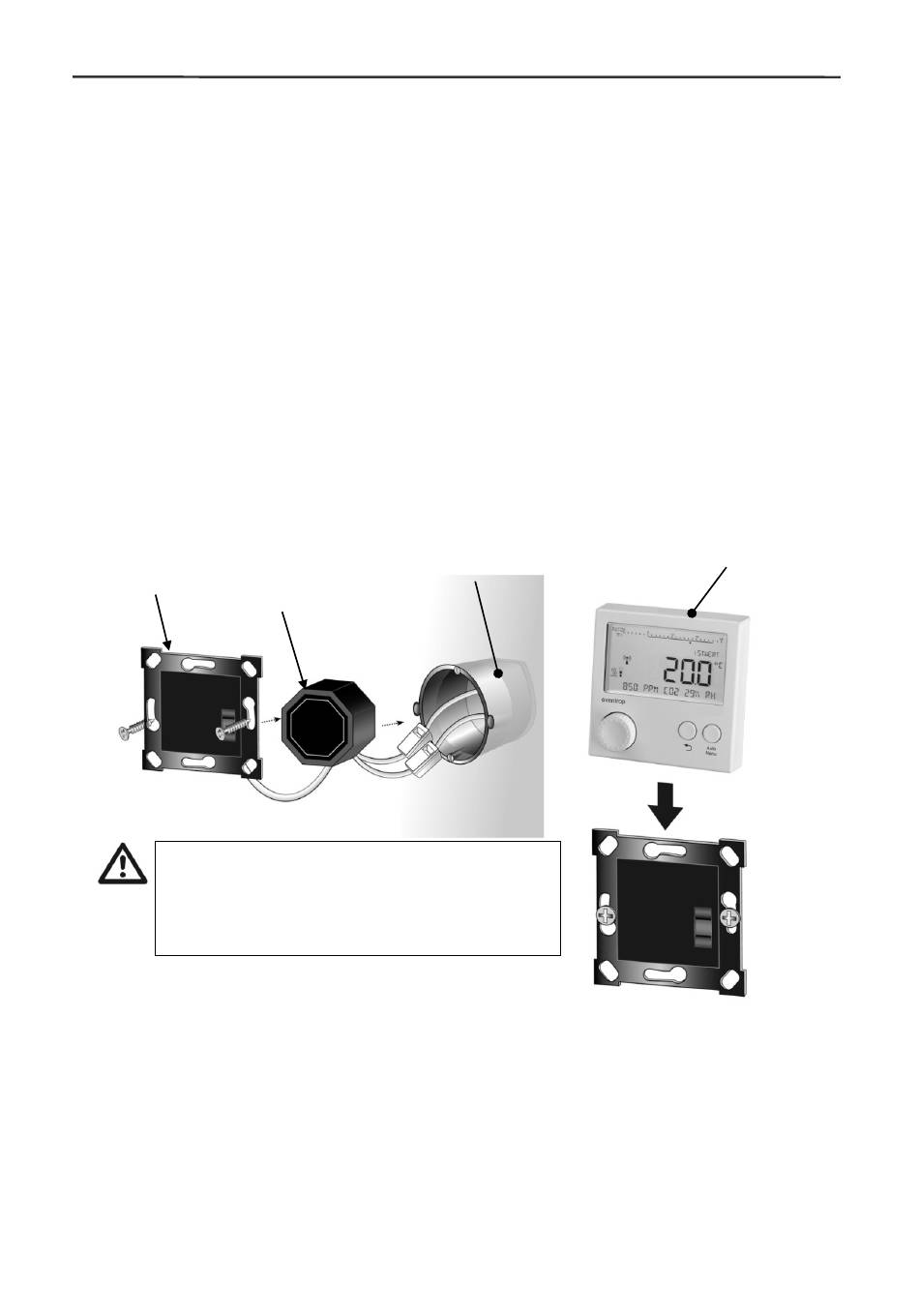

Montage Unterputznetzteil mit Wandhalterung für
„R-Tronic" / „i-Tronic TFC"
1. Schalten Sie vor der Montage des Unterputznetzteils den Stromkreis ab.
2. Stellen Sie die elektrische Verbindung zwischen dem Unterputznetzteil und dem
230-Volt-Anschluss in der Unterputzdose her.
3. Verschrauben Sie die Wandhalterung mit der Unterputzdose
4. Schalten Sie den Stromkreis wieder ein.
5. Führen Sie die „R-Tronic" (ohne Batterien!) von oben in die Wandhalterung ein.
Unterputznetzteil
Wandhalterung
100-240 V ~ /50-60 Hz
2
Das Unterputz-Netzteil ist so zu montieren, dass sich
die Primärleitungen (1) und die Sekundärleitung
(2) nicht berühren können. Gegebenenfalls sind
diese Leitungen z.B. mit einem Kabelbinder zu fixie-
ren, um die örtliche Trennung zu gewährleisten.
Unterputzdose
1
Primärleitungen
Sekundärleitung
3 (4)
„R-Tronic RTFC K"; „i-Tronic TFC";
230V
Kurzanleitung
optional für „RT B / RTF B"
(Batterien entfernen!)
