Premium Armaturen + Systeme

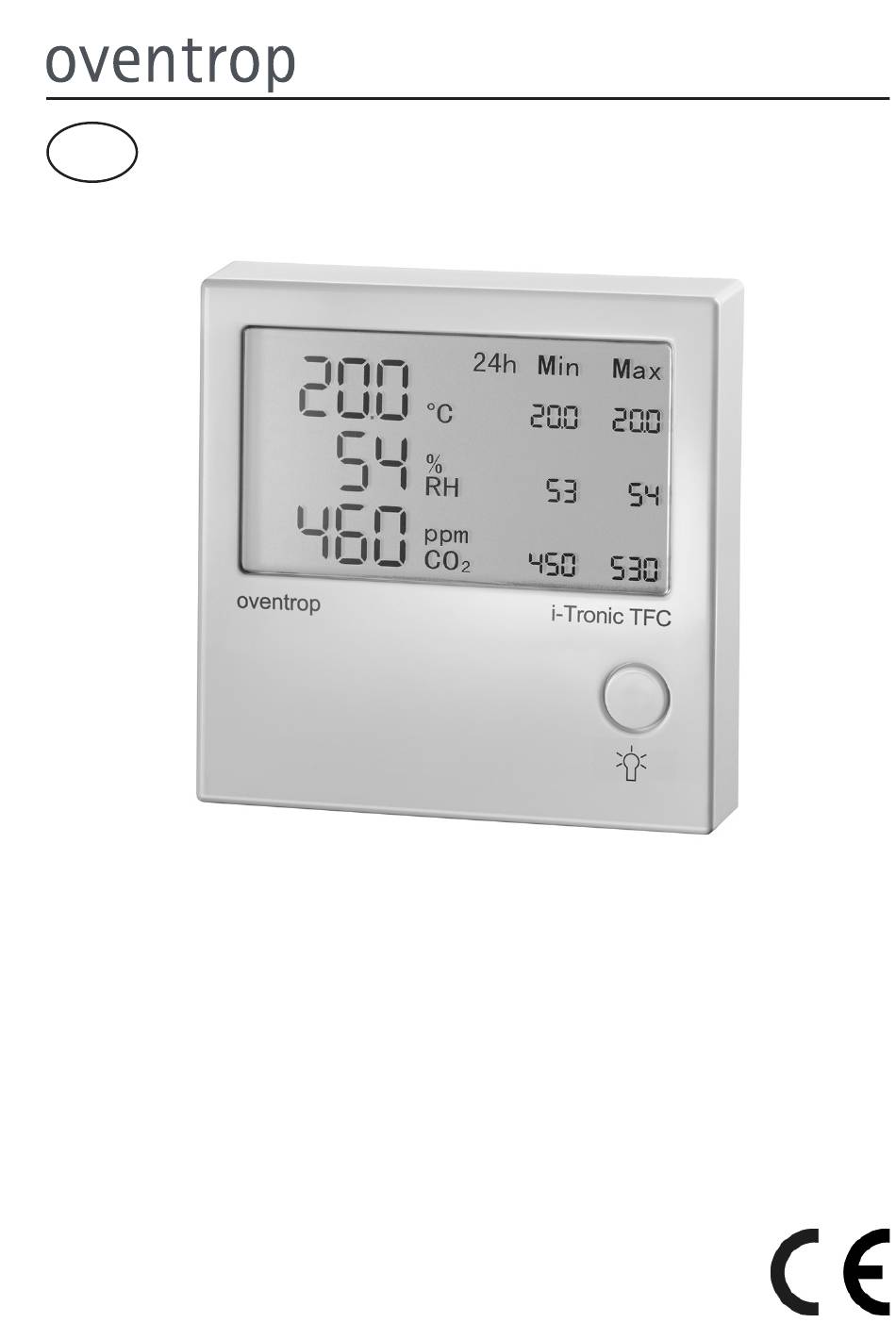

„i-Tronic TFC"
DE
Montage- und Bedienungsanleitung
„i-Tronic TFC"
Klimameter mit integriertem
Temperatur-, Feuchte- und CO
-Sensor
2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für oventrop i-Tronic TFC

Inhaltszusammenfassung für oventrop i-Tronic TFC

  • Seite 1 Premium Armaturen + Systeme „i-Tronic TFC“ Montage- und Bedienungsanleitung „i-Tronic TFC“ Klimameter mit integriertem Temperatur-, Feuchte- und CO -Sensor...

  • Seite 2: Lieferumfang

    „i-Tronic TFC“ Klimameter mit Wandhalterung inkl. Unterputznetzteil (100-240 V ~/ 50-60 Hz) (Artikel-Nr.: 1150683) „i-Tronic TFC“ Klimameter mit Tischständer inkl. Steckernetzteil (100-240 V ~/ 50-60 Hz) (Artikel-Nr.: 1150685) „i-Tronic TFC“ Klimameter mit Tischständer inkl. integrierten Akkus und Ladeelektronik (Artikel-Nr.: 1150688) Hersteller und Kontakt Technik-Hotline OVENTROP GmbH &...

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise Restrisiken und grundsätzliche Gefahren Warnhinweise und ihre Bedeutung Bestimmungsgemäße Verwendung Produktbeschreibung Display und Bedienknopf Technische Daten „i-Tronic TFC“ Hinweis zur Konformitätserklärung Allgemeine Bedingungen für Verkauf und Lieferung Montage und Inbetriebnahme Montage Wandhalterung mit Unterputznetzteil Betrieb mit Tischständer und Steckernetzteil...

  • Seite 4: Sicherheitshinweise

    Folge haben kann, wenn sie nicht vermieden wird. Bestimmungsgemäße Verwendung Das Klimameter „i-Tronic TFC“ dient der Anzeige der Temperatur und Luft- feuchte sowie des CO2-Gehalts in Wohnräumen. Jede darüber hinausge- hende und/oder andersartige Verwendung des Produkts gilt als nicht bestim- mungsgemäß.

  • Seite 5: Produktbeschreibung

    „i-Tronic TFC“ Produktbeschreibung Produktbeschreibung Display und Bedienknopf „i-Tronic TFC“ Anzeige der Schwankungs- breite innerhalb Anzeige Ist-Wert der vergangenen Raumtemperatur 24 Stunden (Messbereich: 0-50°C) (jeweils Minimum Anzeige Ist-Wert und Maximum für Luftfeuchte °C, RH und CO (Messbereich: 0-100% RH) Anzeige Ist-Wert (Messbereich: 0-2.000 ppm)

  • Seite 6: Technische Daten „I-Tronic Tfc

    Technische Änderungen vorbehalten! Typenschilder Hinweis zur Konformitätserklärung Hiermit erklärt die OVENTROP GmbH & Co. KG, dass sich das Gerät „i-Tronic TFC“ in Übereinstimmung mit den grundlegenden Anforderungen und den übri- gen einschlägigen Bestimmungen der Richtlinien 2014/35/EU (Niederspannungs- richtlinie) sowie 2014/30/EU (elektromagnetische Verträglichkeit) befi ndet.

  • Seite 7: Montage Und Inbetriebnahme

    Stellen Sie die elektrische Verbindung zwischen dem Unterputznetzteil und dem 230-Volt-Anschluss in der Unterputz-Dose her. Verschrauben Sie die Halteplatte mit der Unterputzdose und schalten Sie den Stromkreis wieder ein. Führen Sie die „i-Tronic TFC“ von oben in die Halteplatte ein. „i-Tronic TFC“ Halteplatte Unterputz-...

  • Seite 8: Betrieb Mit Tischständer Und Steckernetzteil

    Montage & Inbetriebnahme „i-Tronic TFC“ Betrieb mit Tischständer und Steckernetzteil Der Klimameter „i-Tronic TFC“ sollte an einer Stelle im Raum betrieben wer- den, an der sich die Raumluft gut verteilt. Der zugehörige Ständer sollte frei- stehend z.B. auf einem Tisch aufgestellt werden.

  • Seite 9: Betrieb Mit Ladeelektronik

    „i-Tronic TFC“ Montage & Inbetriebnahme Betrieb mit Ladeelektronik In dieser Ausführung erfolgt die Spannungsversorgung des Klima- meters „i-Tronic TFC“ über zwei in einen Tischständer integrierte wie- deraufladbare Akkus (2 x AA NiMH). Damit ist eine mobile Überwachung Raumklimagrößen Temperatur, Feuchte und CO -Gehalt möglich. Die Akku-Laufzeit beträgt ca. 6 Tage.
  • Seite 10 Montage & Inbetriebnahme „i-Tronic TFC“ Akkus vor der erstmaligen Inbetriebnahme vollständig aufl aden. Klimameter von oben auf den Tischständer schieben (Abb. 1) Display zeigt nach einigen Sekunden aktuelle Werte an zu: Temperatur, relative Luftfeuchte, -Wert LED-Ladezustandsanzeige: LED-Ladezustandsanzeige: Blinkt die LED rot, müssen die Akkus des Tischständers aufgeladen werden.

  • Seite 11: Hintergrundinformationen Zu Luftfeuchte Und Co

    Menschen als „unbe- haglich“ empfunden. Überschreitet die Prozent-Angabe im „i-Tronic“-Display 65% und mehr, ist eine Raumlüftung ratsam. Das Klimameter „i-Tronic TFC“ ist weiterhin mit einer CO -Messwerterfassung ausgestattet. Ein Sensor misst permanent den Kohlendioxid-Anteil (CO -Wert) in der Raumluft.
  • Seite 12 OVENTROP GmbH & Co. KG Eine Übersicht der weltweiten Ansprechpartner finden Sie unter Paul-Oventrop-Straße 1 www.oventrop.de. D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Technische Änderungen vorbehalten. Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.com 115068381 9/2016 (Version 3.0)
