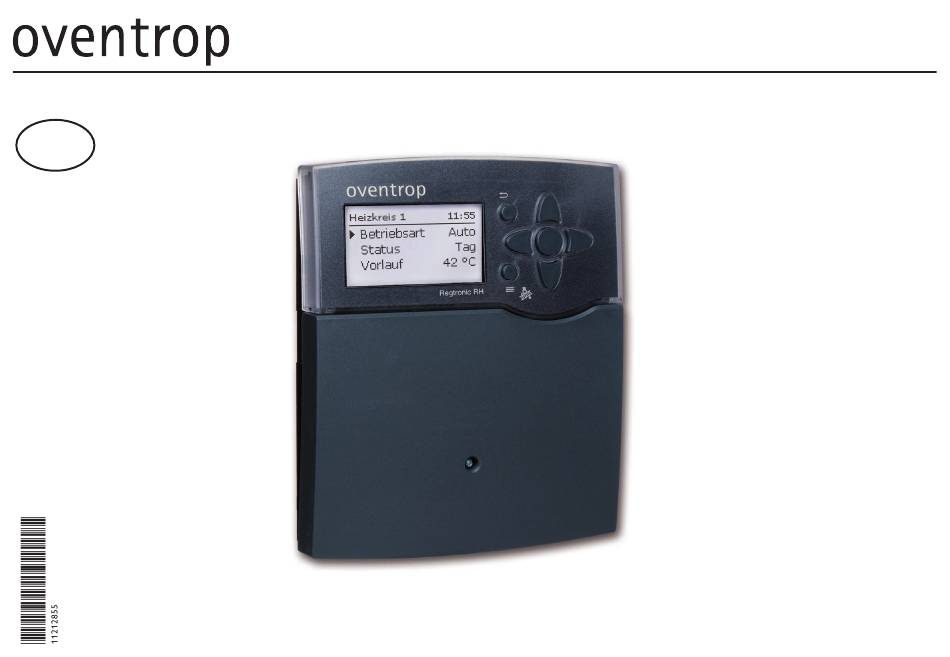

- Seite 1 Premium Armaturen + Systeme „Regtronic RH“ Bedienungsanleitung für den Betreiber Bitte diese Anleitung sorgfältig durchlesen, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte diese Anleitung sorgfältig aufbewahren.
- Seite 2 Sicherheitshinweise Zielgruppe Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. Menschen und Sachwerte auszuschließen. Elektroarbeiten dürfen nur von Elektrofachkräften durchgeführt werden. Gefahr durch elektrischen Schlag: Die erstmalige Inbetriebnahme hat durch autorisierte Fachkräfte zu erfolgen. •...
-
Seite 3: Inhaltsverzeichnis
Regtronic RH Inhalt Wichtige Informationen ..............4 Raumregelung ................. 10 8.1 Temperatur einstellen.................... 10 Bedienung und Funktion ..............5 8.2 Zeitfenster einstellen ..................... 10 2.1 Tasten ...........................5 Warmwassertemperatur einstellen ..........11 2.2 Menüpunkte anwählen und Werte einstellen ............5 9.1 Temperatur einstellen.................... 11 Hauptmenü... -
Seite 4: Wichtige Informationen
Wichtige Informationen Datenkommunikation / Bus Der Regler verfügt über den S-Bus zur Datenkommunikation mit externen Das Gerät wurde von Ihrem Fachhandwerker in Betrieb genommen und einge- Modulen. Über diesen Datenbus können ein oder mehrere S-Bus-Module ange- stellt. Für weitere Einstellungen außer den in dieser Anleitung genannten wenden schlossen werden, z. -
Seite 5: Bedienung Und Funktion
Bedienung und Funktion Î Um in das vorhergehende Menü zu wechseln, Taste ➆ drücken – unbestätigte Einstellungen werden nicht gespeichert. Tasten Mit den Tasten ❷ und ❹ kann durch die Statusmenüs geblättert werden. Der Regler wird über die 7 Tasten neben dem Display bedient, die folgende Funk- tionen haben: ❷... -
Seite 6: Hauptmenü
Hauptmenü Heizung Das Hauptmenü des Reglers teilt sich in mehrere Untermenüs auf: das Statusmenü und Einstellmenüs (Anlage, Heizung, WMZ, Grundeinstellung, SD-Karte, Handbe- trieb, Bedienercode). Das Gerät wurde bereits von Ihrem Fachhandwerker in Betrieb genommen und eingestellt. Nehmen Sie abgesehen von den in dieser Anleitung beschrieben Ein- stellungen keine Einstellungen vor, sondern wenden Sie sich an Ihren Fachhand- werker. -
Seite 7: Meldungen
ren und Relais des Reglers und aller angeschlossenen Module werden in numeri- Uhrzeit und Datum einstellen scher Reihenfolge aufgelistet. Das Hauptmenü beinhaltet u. a. das Menü Grundeinstellungen, in dem die Spra- che, das Datum und die Uhrzeit eingestellt werden können. Normalerweise sind diese Einstellungen bereits von Ihrem Fachhandwerker gemacht worden. -
Seite 8: Betriebsart Einstellen
Betriebsart einstellen Betriebsart am Regler einstellen Nach der Inbetriebnahme befi ndet sich der Heizkreis im Automatikbetrieb. Die Betriebsart kann im Statusmenü gewechselt werden: Automatik: Automatischer Heizbetrieb, bei dem der Regler ein eingestelltes Zeitprogramm durchläuft. Tag: Konstanter Heizbetrieb, bei dem die Temperatur des Heizkreises auf den Wert für den Tagbetrieb erhöht wird. -
Seite 9: Solltemperatur Der Heizung Einstellen
Solltemperatur der Heizung einstellen Zeitfenster einstellen Um Zeitfenster für den Tag-/Nachbetrieb einzustellen, wie folgt vorgehen: Anhand der vom Fachhandwerker eingestellten Heizkurve und der Außen- bzw. Î Den Menüpunkt Heizung / Heizkreise / Heizkreis auswählen. Raumtemperatur regelt der Regler die Heizung auf eine bestimmte Solltempera- tur. -
Seite 10: Temperatur Am Fernversteller / Raumbediengerät Einstellen
Temperatur am Fernversteller / Raumbediengerät einstellen Raumregelung Wenn der Fachhandwerker einen Fernversteller oder ein Raumbediengerät instal- Die Funktion dient dazu, einzelne Räume auf eine Solltemperatur zu regeln. Wenn liert hat, kann die Temperatur für den Heizkreis manuell angepasst werden. Raumthermostate von Ihrem Fachhandwerker aktiviert wurden, können die Î... -
Seite 11: Warmwassertemperatur Einstellen
Î Anfang und Ende für das gewünschte Zeitfenster einstellen. Zeitfenster einstellen Î Um das Zeitfenster zu speichern, den Menüpunkt Speichern anwählen und Um Zeitfenster für die Brauchwassererwärmung einzustellen, wie folgt vorgehen: die Sicherheitsabfrage mit Ja bestätigen. Î Den Menüpunkt Heizung / Wahlfunktionen / BW-Erwärmung auswählen. Mit dem Parameter Kopieren von können bereits eingestellte Zeitfenster für ei- Î... -
Seite 12: Zeitfenster Für Die Zirkulation Einstellen
Zirkulation 10.2 Zeitfenster einstellen Wenn ein Modus mit Timer aktiviert ist, können Zeitfenster eingestellt werden. Die Funktion dient dazu, Warmwasser durch die Leitungen zirkulieren zu lassen. Um Zeitfenster für die Zirkulation einzustellen, wie folgt vorgehen: Dadurch steht bei einer Zapfung Warmwasser schnell zur Verfügung. Wenn die Î... -
Seite 13: Schornsteinfegermodus Aktivieren
Schornsteinfegermodus aktivieren SD-Karte Die Schornsteinfegerfunktion dient dazu, dem Schornsteinfeger alle notwendigen Messungen ohne Menübedienung zu ermöglichen. Die Schornsteinfegerfunktion ist in allen Heizkreisen werkseitig aktiviert. Î Um die Schornsteinfegerfunktion auszulösen, Taste ➅ für 5 s gedrückt halten. Der aktive Schornsteinfegermodus wird durch ein rotes Blinken des Tastenkreu- zes angezeigt. -
Seite 14: Fehlersuche / Häufig Gestellte Fragen
Hinweis: Fehlersuche / Häufig gestellte Fragen Die Parameter Einst. speichern und Einst. laden sind dem Fachhand- Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt. werker vorbehalten. Die Parameter nur anwählen, wenn Sie vom Fach- handwerker angewiesen wurden, Reglereinstellungen zu speichern oder von einer SD-Karte auf den Regler zu übertragen. -
Seite 15: Index
Index Aus (Betriebsart) ......................8 Schornsteinfegerfunktion ..................... 13 Automatik (Betriebsart) ....................8 SD-Karte .......................... 13 Sensorfehler, Fehlermeldung ..................7 Solltemperatur der Heizung ..................9 Bedienercode ........................13 Sommer (Betriebsart) ..................... 8 Bedienung und Funktion ....................5 Statuswerte abfragen ....................... 6 Betriebsart ......................... - Seite 16 Ihr Fachhandwerker OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Internet www.oventrop.com Technische Änderungen vorbehalten. Eine Übersicht der weltweiten Ansprechpartner finden Sie unter 115208385 06/2020 www.oventrop.de.
