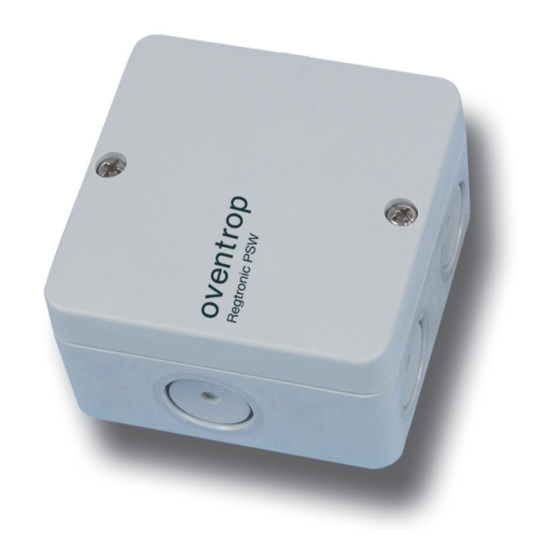

oventrop Regtronic PSW Montage- Und Bedienungsanleitung
Verwandte Anleitungen für oventrop Regtronic PSW
Inhaltszusammenfassung für oventrop Regtronic PSW

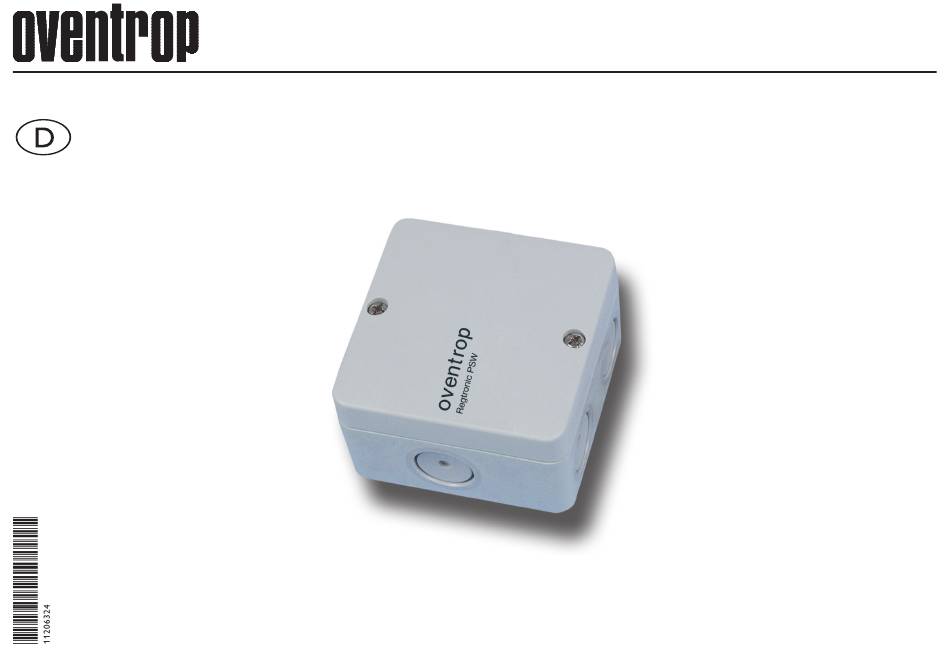

- Seite 1 Premium Armaturen + Systeme „Regtronic PSW“ Montage- und Bedienungsanleitung für Fachpersonal Bitte diese Anleitung sorgfältig durchlesen, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte diese Anleitung sorgfältig aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Sicherheitshinweise Angaben zum Gerät Bitte beachten Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Bestimmungsgemäße Verwendung Menschen und Sachwerte auszuschließen. Das Gerät ist für den Einsatz in thermischen Heizungs- und Solarsystemen un- ter Berücksichtigung der in dieser Anleitung angegebenen technischen Daten be- Vorschriften stimmt. -
Seite 3: Übersicht
Übersicht Der Signalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffi- Technische Daten zienzpumpen mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechen- Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt den Ausgang. Ausgänge: PWM / 0-10 V • Für Solar- und Heizungspumpen PWM-Frequenz: 625 Hz +-15 % •... -
Seite 4: Installation
Installation Montage Elektrischer Anschluss ACHTUNG! Elektrostatische Entladung! Elektrostatische Entladung kann zur Schädigung elektronischer Bauteile führen! Î Vor dem Berühren für Entladung sorgen! Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Arbeits- schritt! Die Stromversorgung des Gerätes erfolgt über eine Netzleitung. Die Versorgungs- spannung muss 220 ... -
Seite 5: Invertierung Des Ausgangssignals
Invertierung des Ausgangssignals Anwendungsbeispiel (Pumpe mit PWM Ansteuerung) Über den dreipoligen Jumper links oberhalb der Ausgangsklemmen kann eingestellt werden, ob das Ausgangssignal invertiert oder nicht invertiert ausgegeben wird. T0,2A 220 ... 240 V~, 50-60 Hz Jumperstellung links: nicht invertiert (Solarpumpe) Jumperstellung rechts: invertiert (Heizungspumpe) 230 V~ Eingang... - Seite 6 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de Internet www.oventrop.com Technische Änderungen vorbehalten. Eine Übersicht der weltweiten Ansprechpartner finden Sie unter 136953280 06/2014 www.oventrop.de...
