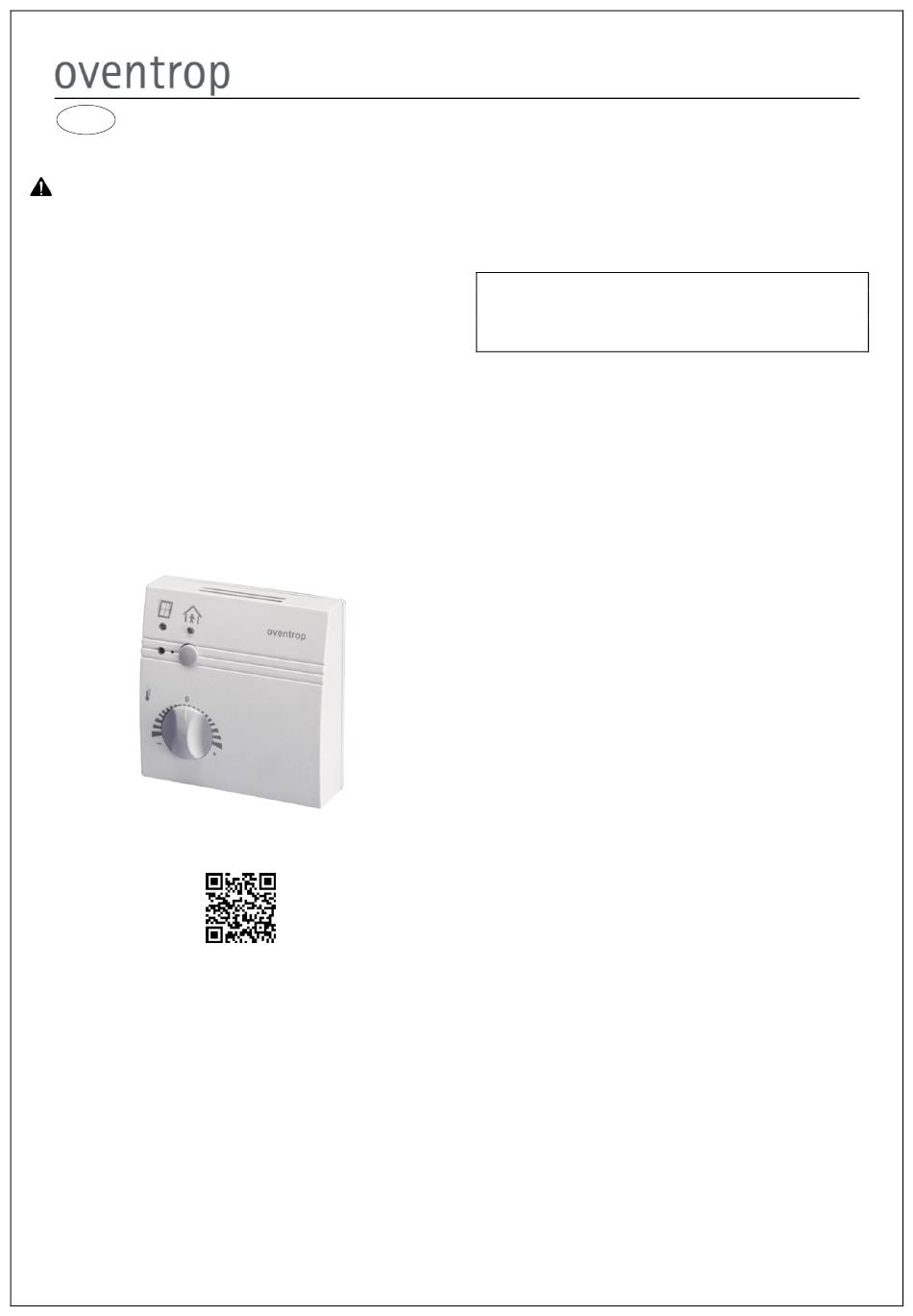

oventrop RBG-C K Installationsanleitung

DE
Vor dem Einbau des Raumbediengerätes „RBG-C K" sowie
dessen Zubehörkomponenten die Installationsanleitung
und das Betriebshandbuch vollständig lesen! Diese sind als
PDF Dokument auf der Oventrop „DynaTemp" Zentralein-
heit gespeichert und stehen zum Herunterladen bereit.
Beachten Sie hierzu die Hinweise die dem jeweiligen Sys-
tem beiliegen.
Einbau, Inbetriebnahme, Bedienung und Wartung darf nur
durch geschultes Fachpersonal entsprechend den gelten-
den Vorschriften, Regeln und Gesetzen vorgenommen
werden!
Die Installationsanleitung, das Betriebshandbuch für das
jeweilige „DynaTemp"-System sowie alle mitgeltenden
Unterlagen, wie z.B. diese Kurzanleitung, sind an den Anla-
genbetreiber weiterzugeben!
Inhalt
1 Technische Daten ............................................................ 1
2 Bestimmungsgemäße Verwendung ............................... 1
3 Abmessungen .................................................................. 2
4 Montage ........................................................................... 2
5 Anschlussbelegung ........................................................ 2
6 Anschlussbeispiele ......................................................... 2

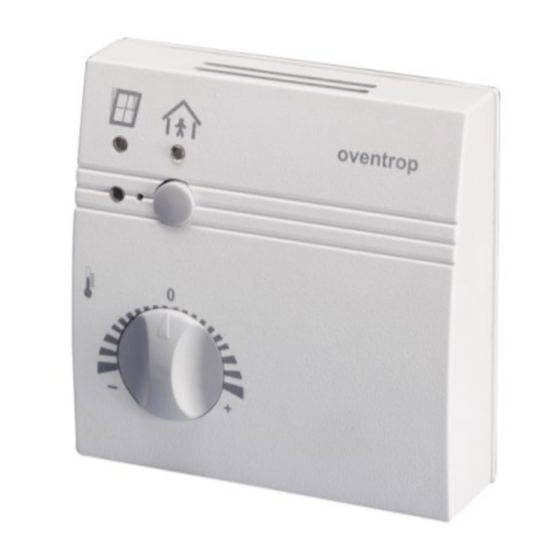

Abb. 1.1 Kabelgebundenes Raumbediengerät „RBG-C K"
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon +49 (0) 29 62 82-0
Telefax +49 (0) 29 62 82-400
E-Mail mail@oventrop.de
Internet www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Premium Armaturen + Systeme
Kurzanleitung zur Montage durch Fachpersonal
1 Technische Daten
Elektrischer Anschluss:
Spannungsversorgung: AC 24 V ± 10%, 50 ...60 Hz
Leistungsaufnahme (ohne Antriebe): < AC 1,8 VA
Busbelastung: < 6 mA
Hinweis!
Die Leistungsaufnahme der angeschlossenen Antriebseinheiten
(Einschaltströme beachten) ist bei der Auswahl von Transforma-
tor, Leiterquerschnitt und den Leitungswegen mit zu berücksich-
tigen.
Kommunikation:
C-Bus: verdrillte, abgeschirmte Datenleitung
(zwei Adern mit min. 0,5 mm²)
Eingänge:
Digital: zum Anschluss eines potentialfreien Kontaktes
(kabelgebundener Fensterkontakt oder Bewegungsmelder)
Ausgänge:
Analog: 1× AO DC 0 ...10 V, max. 10 mA (für stetige Antriebe)
Digital: 1× DO Triac AC 24 V, max. 1,2 A (für 2-Punkt Antriebe)
Stromversorgung erfolgt über den elektrischen Anschluss,
Klemme 1 und Klemme 2 (AC 24V)
Einsatzbedingungen:
Temperatur: 0 ...+50 °C
Feuchte: 5 ...95 % r.F., nicht kondensierend (DIN EN 61131-2)
Lagerbedingungen:
Temperatur: -20 ...+70 °C
Feuchte: 5 ...95 % r.F., nicht kondensierend (DIN EN 61131-2)
Gehäuse:
Maße: 84,5 × 84,5 × 25 (L x B x H in mm)
Gewicht: ca. 70 g
Montageart: Aufbau
Montage direkt auf der Wand (Leitungszuführung von hinten)
oder auf Standard Unterputzdose (Schraubbefestigung Ø 60).
(Das Unterteil, kann separat vom Oberteil vormontiert und an-
geschlossen werden.)
Material / Farbe: Kunststoff ABS, reinweiß (RAL 9010)
Schutzklasse: III; Schutzkleinspannung
Schutzart: IP 20
Messelement Temperatur intern: Pt 1000 1/3 DIN B
Messbereich: -35 ...+100 °C
Auflösung: 0,1°
Toleranz: ± 0,5 K
2 Bestimmungsgemäße Verwendung
Das Raumbediengerät „RBG-C K" dient als elektrische Schnitt-
stelle zwischen Stellantrieben, Bewegungsmeldern und Fens-
terkontakten zu der „DynaTemp" Zentrale über eine Busleitung.
Ein Drehrad dient zur Änderung der
Jede darüber hinausgehende und/oder andersartige Verwen-
dung des Raumbediengerätes „RBG-C K" ist untersagt und gilt
als nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen
den Hersteller und/oder seine Bevollmächtigten wegen Schäden
aus nicht bestimmungsgemäßer Verwendung können nicht
anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die korrekte
Einhaltung der beiliegenden Unterlagen.
Der Inhalt dieser Kurzanleitung dient ausschließlich der Informa-
tionsübermittlung.
„DynaTemp";
„RBG-C K"
Technische Änderungen vorbehalten.
115327181 05/2017
