Endress+Hauser iTHERM TM412 Technische Information Seite 17

iTHERM TM412
Mindesteinstecklänge (IL):
Kalibriertemperatur
–196 °C (–320,8 °F)
+80 ... +250 °C (+112 ... +482 °F)
+251 ... +550 °C (+483 ... +1 022 °F)
+551 ... +600 °C (+1 023 ... +1 112 °F)
1) mit Temperatur-Kopftransmitter min. 150 mm (5,91 in) erforderlich
Endress+Hauser
Erforderliche Mindesteinstecklänge (IL) für Messeinsätze zur Durchführung einer
ordnungsgemäßen Kalibrierung
Aufgrund der Beschränkungen durch die Badgeometrien müssen bei hohen Temperaturen Mindest-
eintauchlängen eingehalten werden, damit eine Kalibrierung mit akzeptabler Messunsicherheit vor-
genommen werden kann. Ähnliches gilt bei Verwendung eines Temperaturkopftransmitters.
Bedingt durch die Wärmeabstrahlung müssen Mindesteintauchlängen eingehalten werden, um die
Funktionalität des Transmitters –40 ... +85 °C (–40 ... +185 °F) sicherzustellen.
ΔL
IL

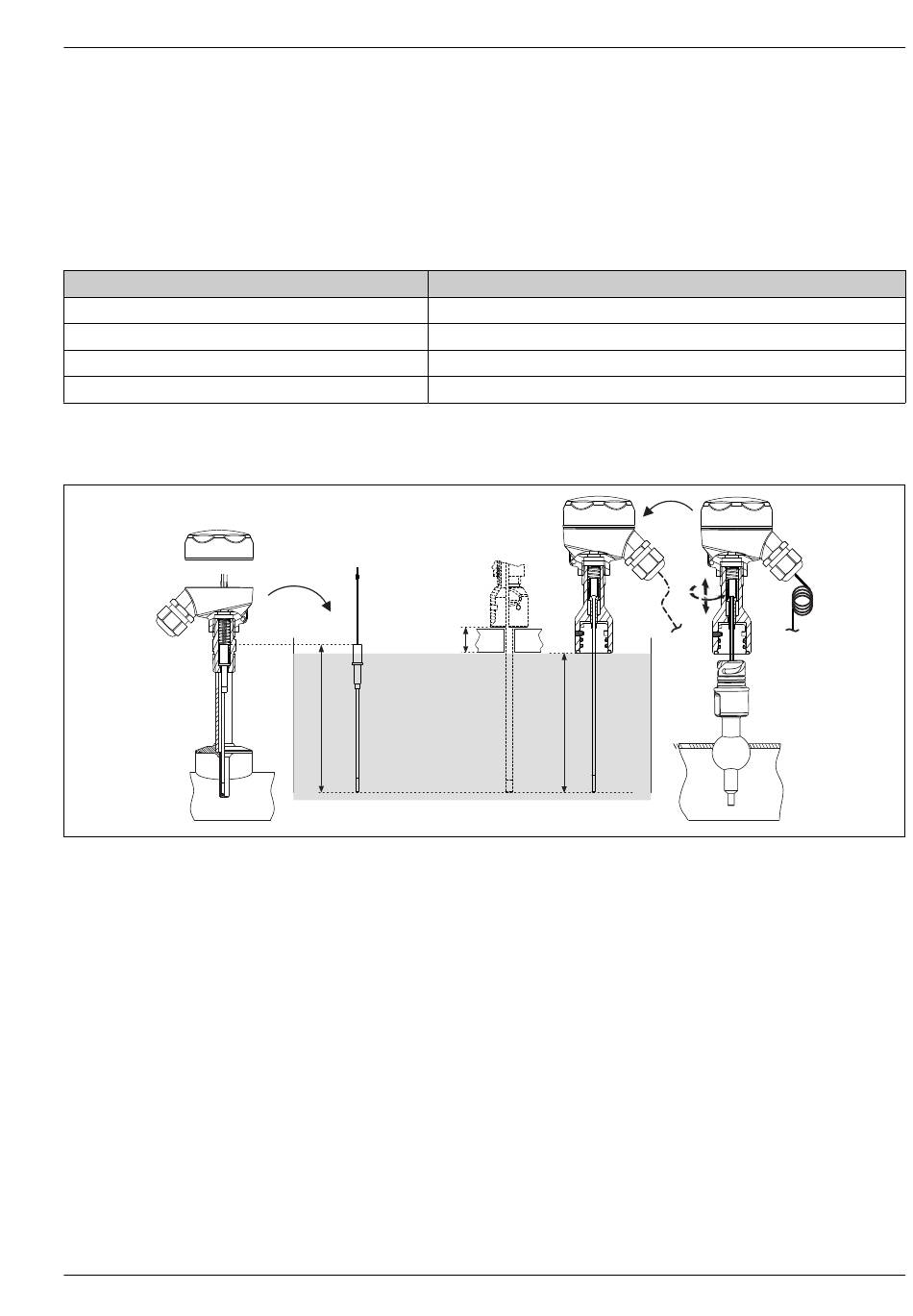

 8 Einstecklängen bei Sensorkalibrierung
IL Einstecklänge bei Werkskalibrierung oder Nachkalibrierung vor Ort ohne iTHERM QuickNeck Halsrohr
ILa Einstecklänge bei Nachkalibrierung vor Ort mit iTHERM QuickNeck Halsrohr
ΔL Zusatzlänge, abhängig von der Kalibriereinrichtung, wenn der Messeinsatz nicht vollständig eingetaucht wer-
den kann
• Zur Überprüfung der tatsächlich vorhandenen Messgenauigkeiten der eingebauten Thermometer
ist es erforderlich, häufige zyklische Kalibrierungen des installierten Sensors vorzunehmen. Im
Normalfall wird der Messeinsatz für den Vergleich mit einem präzisen Referenzthermometer im
Kalibrierbad ausgebaut (siehe Grafik linker Teil).
Eine reproduzierbare Kalibrierung erfordert eine Mindestlänge IL des Messeinsatzes. Bei Unter-
schreitung dieser Länge kann diese Reproduzierbarkeit nicht garantiert werden.
• Die Verwendung des iTHERM QuickNeck erlaubt einen schnellen, werkzeuglosen Ausbau des Mes-
seinsatzes zu Kalibrierzwecken. Mit einer Drehung des Anschlusskopfes löst sich der komplette
obere Teil des Thermometers. Der Messeinsatz wird aus dem Schutzrohr gezogen und direkt in das
Kalibrierbad eingetaucht (siehe Grafik rechter Teil). Hierbei muss auf eine ausreichende Kabel-
länge geachtet werden, um das mobile Kalibrierbad mit angeschlossener Verdrahtung erreichen zu
können. Ist dies für die Kalibrierung nicht möglich, empfiehlt sich die Verwendung eines Geräte-
steckers. →  34
Mindesteintauchlänge (IL)
1)
120 mm (4,72 in)
Keine Mindesteintauchlänge erforderlich
300 mm (11,8 in)
400 mm (15,8 in)
Ila
A0033648
17
