Elektrische Installation
8.1.3
Bei den Modellen 2W-SF15H/ 2W-SF22H (Sensoren für 180 °C Umgebungstemperatur) sowie bei Spezialvari-
anten für 250 °C Umgebungstemperatur sind im Controller die Anschlüsse GND und Schirm (Shield) verbun-
den.
Besonderheiten bei einer Strommessung nach Masse (GND):
In diesem Fall muss der Sensor isoliert werden (keine Verbindung zu geerdeten Maschinenteilen). Ein iso-
lierter Winkel ist im Lieferumfang enthalten (für CSmi2W-SFxxH). Eine Verbindung der Anschlüsse GND bzw.
Schirm mit Erde ist ebenfalls unzulässig.
Bei einer Strommessung in der „+"- Leitung gilt das Anschlussbild CSmicro 2W als Analoggerät.
Der Schirm sollte an Erde oder GND angeschlossen werden.
i
thermoMETER CSmicro

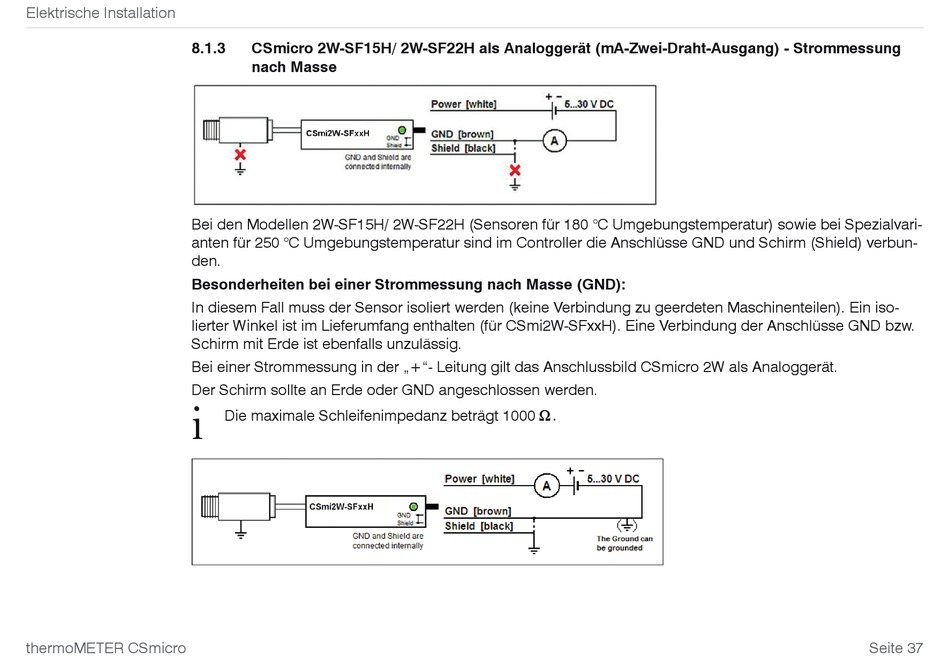

CSmicro 2W-SF15H/ 2W-SF22H als Analoggerät (mA-Zwei-Draht-Ausgang) - Strommessung
nach Masse
Die maximale Schleifenimpedanz beträgt 1000 W.
Seite 37
