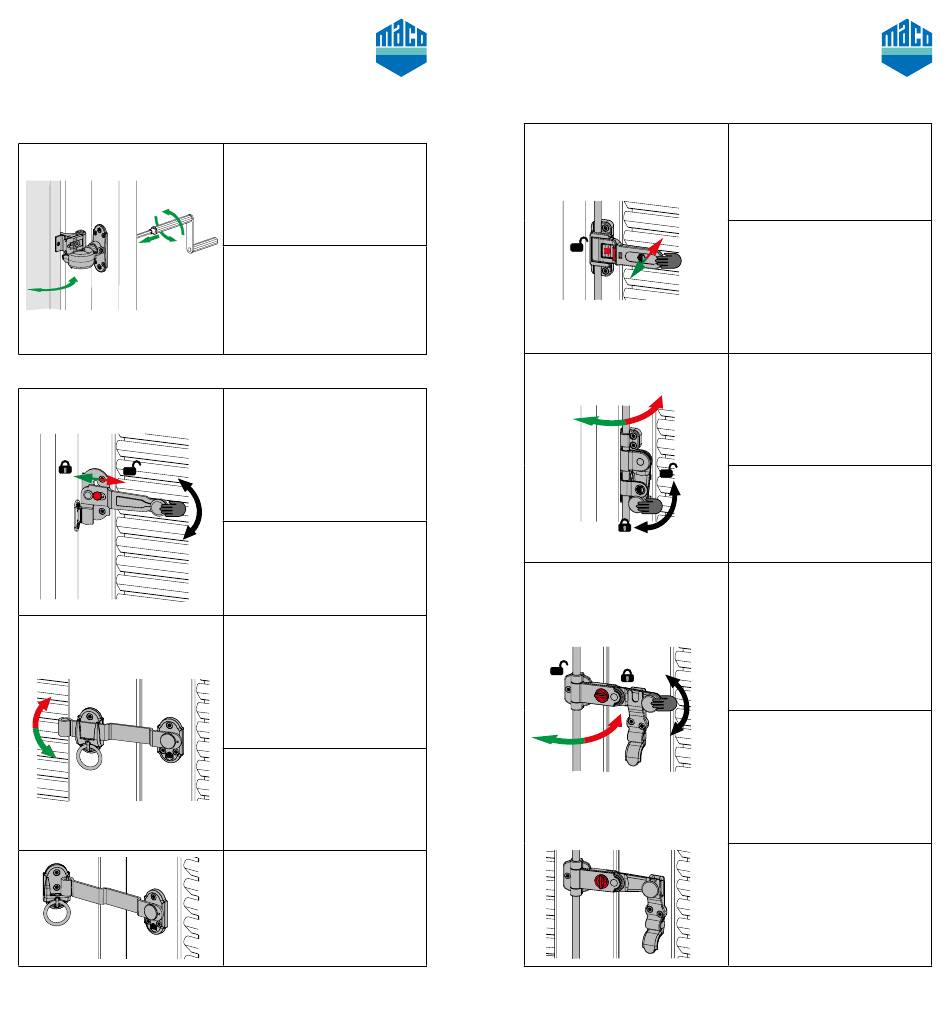

Ladeninnenöffner
Ladenverschlüsse
Mittelverschluss 1-flügelig
Mittelverschluss 2-flügelig
Laden öffnen und fixieren:
Kurbel einstecken und drehen,
um den Laden zu öffnen.
Laden muss fest gegen die
Mauer drücken (Richtwert 3 kg)!
Laden schließen und fixieren:
Kurbel einstecken und drehen,
um den Laden zu schließen.
Laden muss fest gegen den
Rahmen drücken (Richtwert
3 kg)
Laden in geschlossener Lage
verriegeln:
Laden schließen und in der
Endlage Verriegelungshebel
nach unten schwenken. Ver-
riegelungshebel kann mittels
Schiebeknopf gesperrt werden.
Laden entriegeln:
Entsperren mittels Schiebe-
knopf. Danach Verriegelungs-
hebel nach oben schwenken.
Laden in geschlossener Lage
verriegeln:
Läden schließen und in den
Endlagen Verschlusshebel
schwenken bis er vollständig
in die Verriegelungsplatte
eingreift.
Läden entriegeln:
Das Entriegeln erfolgt
durch Schwenken des
Verschluss hebels aus der
Verriegelungsplatte.
Lüftungsstellung:
Beide Läden leicht öffnen.
Rolle des Verschlusshebels
in Verriegelungsplatte
einhängen.
- 10 -
Schnappverschluss
Stangenverschluss 1F
1.
2.
Stangenverschluss 2F
Variante 1
2.
1.
Laden in geschlossener Lage
verriegeln:
Laden mit geöffnetem Hebel
schließen und diesen drehen
bis er einrastet.
Laden entriegeln:
Das Entriegeln des Verschluss-
hebels erfolgt durch Drücken
des grauen Raststückes in
Pfeilrichtung. Danach kann der
Verschlusshebel nach vorne
gedreht werden.
Geschlossenen Laden verriegeln:
Laden schließen und in der End-
lage Drehlasche (1.) ganz zum
Laden drehen. Danach Ver-
schlusshebel in Verriegelungs-
platte schwenken (2.).
Laden lösen:
Verschlusshebel nach oben
schwenken, Drehlasche nach
vorne drehen und anschlie-
ßend den Laden öffnen.
Geschlossenen Laden verriegeln:
Laden schließen und in der
Endlage Drehlasche (1.) ganz
zum Laden drehen. Danach
Verschlusshebel in Verriege-
lungsplatte schwenken (2.).
Position kann mittels Dreh-
knopf gesperrt werden.
Laden lösen:
Das Entsperren erfolgt mittels
Drehknopf. Danach den Ver-
schlusshebel nach oben schwen-
ken und Drehlasche nach vorne
drehen. Anschließend kann der
Laden geöffnet werden.
Lüftungsstellung:
Laden leicht öffnen. Rolle des
Verschlusshebel in Ausneh-
mung der Verriegelungsplatte
einhängen.
