maco Multi Vent RAL 9001 Kurzanleitung
Verwandte Anleitungen für maco Multi Vent RAL 9001
Inhaltszusammenfassung für maco Multi Vent RAL 9001

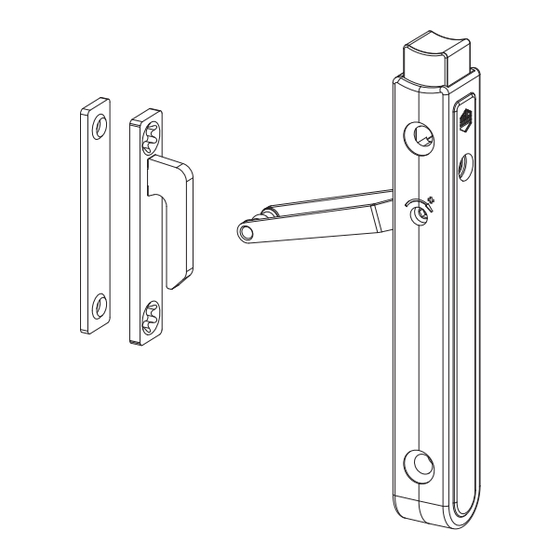

- Seite 1 101524 - Multi Vent Lüftungssteller Cremeweiß RAL 9001 Technische Zeichnung Cremeweiß RAL 9001 101524 Lehren Bohrlehre für Multi-Vent Lüftungssteller Holz/PVC/Alu- 42505 Holz Technischer Online-Katalog MACO - MULTI-MATIC 1 / 5 Datum: 06.06.2019...
- Seite 2 Der Multi-Vent muss auf rechts bzw. links eingestellt werden, damit die Inbusschraube (A) zur Einstellung der Bremswirkung erreichbar ist. 1. Innenteil so drehen, dass die Inbusschraube vom Überschlag weg weist. 2. Arm nach vorne schwenken. 3. Innenteil in Gehäuse einsetzen und den gesamten Lüftungssteller anschrauben. Technischer Online-Katalog MACO - MULTI-MATIC 2 / 5 Datum: 06.06.2019...
- Seite 3 • Wenn die Überschlagshöhe A größer als 16 mm ist, muss die mitgelieferte Kunststoff-Unterlage unter dem Verschlusshaken montiert werden. • Über 18 mm muss eine zweite Unterlage bestellt werden (Best.-Nr.: 42499). Technischer Online-Katalog MACO - MULTI-MATIC 3 / 5 Datum: 06.06.2019...
-
Seite 4: Bedienung Und Einstellung
• Zum Lösen ist die Taste an der Oberseite zu drücken, während das Fenster geöffnet wird. • Beim Schließen des Flügels ist die Taste ebenfalls zu drücken. Der Multi-Vent Lüftungssteller klinkt dadurch wieder in den Haken ein. Technischer Online-Katalog MACO - MULTI-MATIC 4 / 5 Datum: 06.06.2019... - Seite 5 Die Drucktaste kann dann nicht mehr betätigt werden. Einstellen der Bremswirkung 2,5mm Um die Bremswirkung einzustellen ist die Inbusschraube an der Aussenseite zu verwenden. Gilt nicht als Kindersicherung! Technischer Online-Katalog MACO - MULTI-MATIC 5 / 5 Datum: 06.06.2019...
