Montage- und Betriebsvorschrift
KAPITEL 3
MONTAGE
AMD / AMW.. – Mitteldruckventilatoren
3.0
Konstruktiver Aufbau
Der AM-Mitteldruck-Rohrventilator ist ein direktangetriebener Ventilator bei dem der Motor im Luftstrom sitzt. Die
Förderrichtung ist über den Motor blasend. Der axiale Strömungsverlauf ermöglicht eine verlustarme, geradlinige
Luftführung und sorgt für einen hohen Wirkungsgrad des Ventilators. Das Rohrgehäuse mit beidseitigen Flanschen,
integriertem Leitapparat und Motorhalterung besteht aus Stahlblech verzinkt. Das Axial-Laufrad mit vierzehn räumlich
gekrümmten Schaufeln besteht aus Kunststoff. Die dynamische Auswuchtung erfolgt nach ISO 1940 T1, Klasse 6,3.

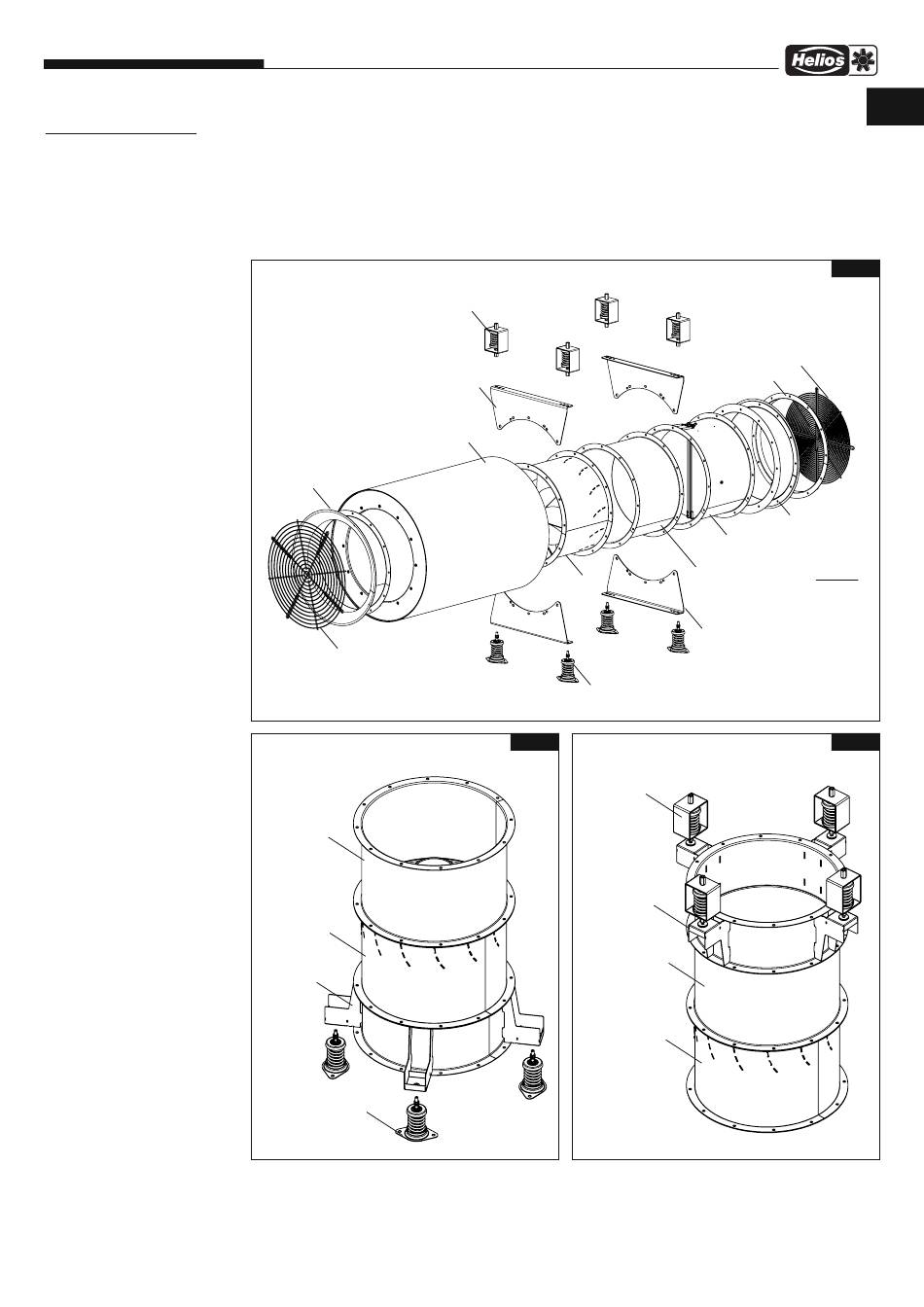

Montagebeispiele – AM.. mit Zubehörteilen
Montagekonsole MK
Rohrschalldämpfer RSD
Ansaugdüse ASD-SGD
Schutzgitter SG
Verlängerungs-
rohr VR
AM..
Montagering
Vertikal MRV..
Schwingungsdämpfer SDD..
für Druckbelastung
Schwingungsdämpfer SDZ..
für Zugbelastung
AM..
Schwingungsdämpfer SDD..
für Druckbelastung
Abb.2
Schwingungsdämpfer SDZ..
für Zugbelastung
Montagering
Vertikal MRV..
Verlängerungs-
rohr VR
5
Schutzgitter SG
Gegenflansch FR
Segeltuchstutzen STS
Rohrverschluss-
klappe RVS
Verlängerungsrohr VR (optional)
- Erforderlich bei Motorüberstand
siehe Punkt 3.10
Montagekonsole MK
AM..
D
Abb.1
Abb.3
