Brandschutz-Tellerventilklappe BTK...

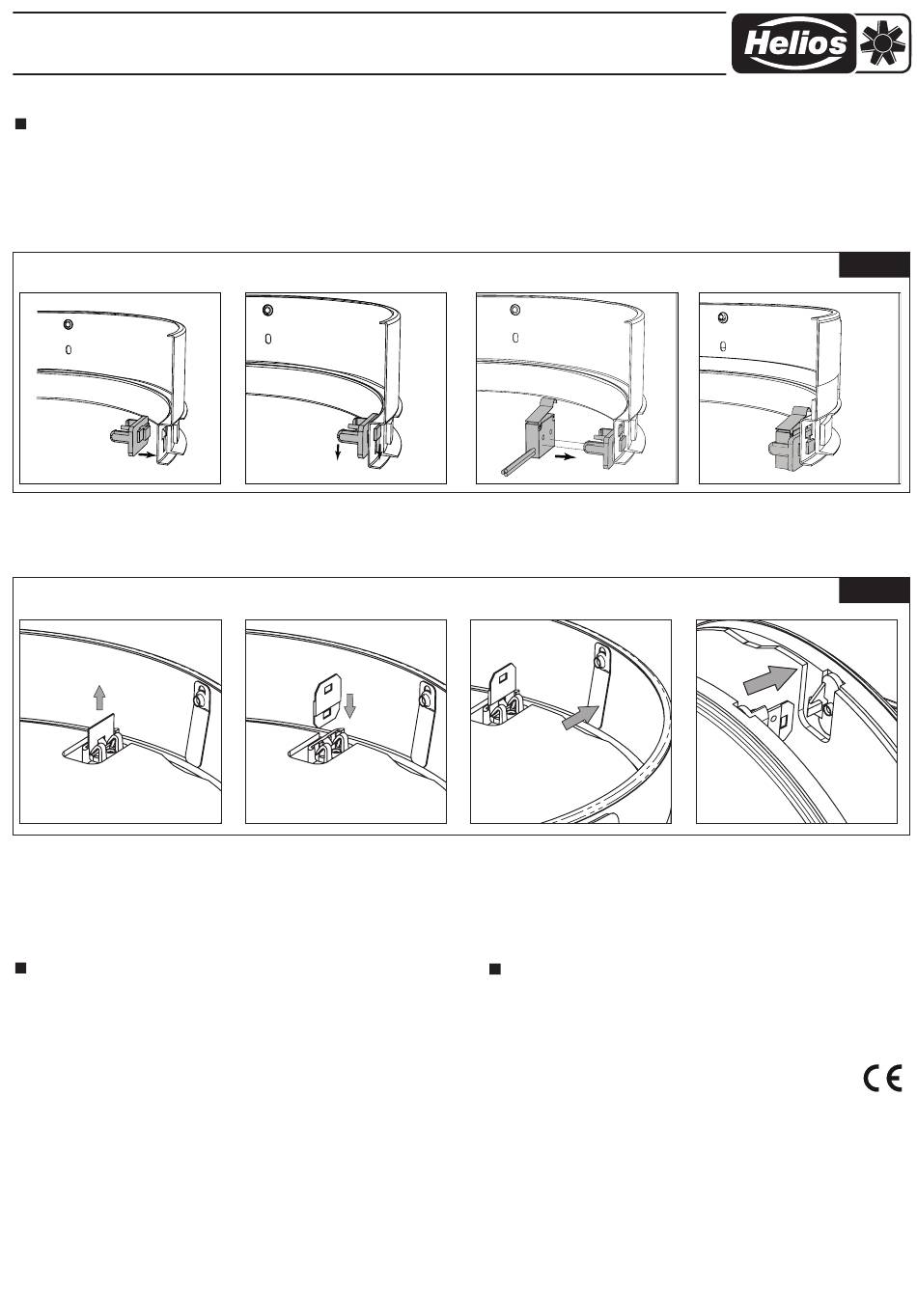

VORBEREITUNG ZUR MONTAGE
Abb. 1 Montage des Endschalters BA-S (Zubehör)
Pos. 1
Halter im Innenring der Brandschutzklappe in T-Nut stecken
Pos. 2
Halter zum arretieren in der T-Nut nach unten schieben
Pos. 3/4 BA-S Endschalter auf den Halter aufclipsen. Anschließend die Funktion des Tasters testen.
Pos. 1
Halter
Abb. 2 Schmelzlot ersetzen
Pos. 1
Geschmolzenes Lot seitlich gegen die Einlegehebel drücken und entnehmen
Pos. 2
Ersatz-Schmelzlot (Zubehör, Artikel-Nr. 84974) in den Schmelzlothalter stecken und einrasten
Pos. 1
Abb. 2 Schmelzlot einhängen
Pos. 3
Zum Einhängen des Schmelzlots, die Rastfedern im Innenring der Brandschutzklappe nach außen biegen
Pos. 4
Die zwei halbkreisförmigen Klappen flügel soweit zusammendrücken, dass das Schmelzlot in die Rastnase ein-
gehängt werden kann.
GARANTIEANSPRÜCHE – HAFTUNGSAUS-
SCHLUSS
Wenn die vorgehenden Ausführungen nicht beachtet
werden, entfällt unsere Gewährleistung und Behandlung
auf Kulanz. Gleiches gilt für Haftungsansprüche an den
Hersteller.
Pos. 2
Pos. 2
Schmelzlot
Schmelzlothalter
Pos. 3
Pos. 3
Rastfeder
VORSCHRIFTEN – RICHTLINIEN
Bei ordnungsgemäßer Installation und bestimmungsge-
mäßem Betrieb entspricht das Gerät den zum Zeit punkt
seiner Herstellung gültigen Vorschriften und CE-Richt-
linien.
0749-CPR BC1-606-0464-15650.69-2517
Abb.1
Pos. 4
Abb.2
Pos. 4
0749
