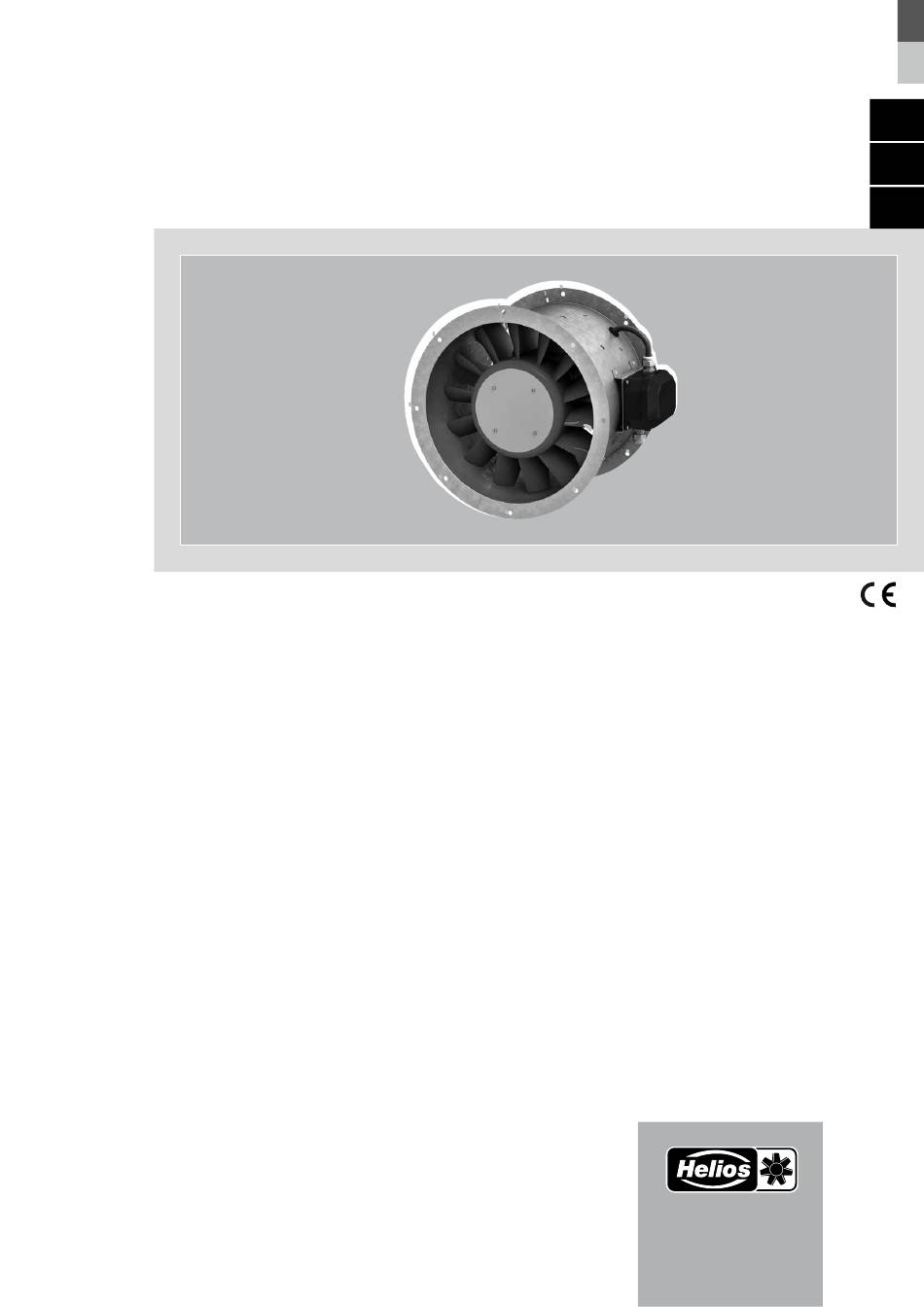

Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Helios Mitteldruckventilatoren
Helios Medium Pressure Fans
Ventilateurs helico-centrifuges à moyenne pression
AMD
AMW
Baureihen
Series
Séries
Ø 225 - 400 mm
Ø 225 - 400 mm
Ø 225 - 400 mm
DE
EN
FR
Werbung
Verwandte Anleitungen für Helios AMD Serie
Inhaltszusammenfassung für Helios AMD Serie
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Helios Mitteldruckventilatoren Helios Medium Pressure Fans Ventilateurs helico-centrifuges à moyenne pression Baureihen Ø 225 - 400 mm Series Ø 225 - 400 mm Séries Ø 225 - 400 mm...
- Seite 2 DEUTSCH Inhaltsverzeichnis KAPITEL 1. SICHERHEIT ..............Seite 1 1.0 Wichtige Informationen .
- Seite 3 Wartungsarbeiten dürfen nur von geeignetem Fachpersonal durchge- führt werden! • Ein allpoliger Netztrennschalter / Revisionsschalter ist zwingend vorgeschrie- ben (siehe Helios Zubehör) • Vor allen Reinigungs-, Installations-, Instandhaltungs- und Wartungsarbeiten oder vor Öffnen des Anschlussraums ist folgendes einzuhalten: - Das Gerät ist allpolig vom Netz zu trennen! - Der Stillstand rotierender Teile ist abzuwarten! - Das Gerät ist gegen Wiedereinschalten zu sichern!
- Seite 4 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren beim Transport Sicherheitsschuhe tragen! • Beiliegende Transportskizze beachten! • Beim Auspacken des Gerätes Handschuhe/Sicherheitsschuhe tragen. • Geeignete Tragkraft, -eigenschaften des Befestigungsuntergrunds sicher- stellen und diesbezüblich geeignete Befestigungsmittel verwenden. • Der Einbaubereich muss so gestaltet werden, dass keine Personen durch angesaugte Gegenstände gefährdet werden können.
- Seite 5 Alle Ventilatoren vom Typ AMW können mittels Transformator oder Phasenanschnitt spannungsgesteuert werden. * Die zugehörigen Steuergeräte sind den aktuell gültigen Helios Verkaufsunterlagen Die zugehörigen Steuergeräte sind den Helios Verkaufsunterlagen zu entnehmen. Bei der Dimensionierung des zu entnehmen. Steuergerätes ist der maximale Strom bei Drehzahlsteuerung laut Typenschild zu beachten.
- Seite 6 KAPITEL 2 Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten ALLGEMEINE HINWEISE werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung...
- Seite 7 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren Konstruktiver Aufbau KAPITEL 3 Der AM-Mitteldruck-Rohrventilator ist ein direktangetriebener Ventilator bei dem der Motor im Luftstrom sitzt. Die Förderrichtung ist über den Motor blasend. Der axiale Strömungsverlauf ermöglicht eine verlustarme, geradlinige MONTAGE Luftführung und sorgt für einen hohen Wirkungsgrad des Ventilators.
- Seite 8 Der Ventilator wird serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. In kondensationsfreier Umgebung ist der Einbau in jeder Lage möglich. Bei Einsatz in Umgebungen mit Kondensationsrisiko ist vor der Bestellung Rücksprache mit Helios erforderlich, da die Ventilatoren standardmäßig nicht für hohes Kondensataufkommen ausgelegt sind und auch nicht über Kondenswasserlöcher verfügen.
- Seite 9 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren Inbetriebnahme m WARNUNG WARNUNG Das drehende Laufrad kann Ihre Finger quetschen. Vor der Inbetriebnahme Berührungsschutz sicherstellen! Folgende Kontrollarbeiten sind vor der Erstinbetriebnahme auszuführen bzw. zu prüfen: – Bestimmungsgemäßen Einsatz des Ventilators überprüfen. – Zulässige Fördermitteltemperatur prüfen. –...
- Seite 10 Spannung Anschluss prüfen/ändern defekter Kondensator Kondensator prüfen/ersetzen Lagerschäden Lager ersetzen Verschmutzung reinigen unzureichende Nachströmung Nachströmungsöffnungen erweitern falsche Drehrichtung Anschluss prüfen / ändern Ersatzteile Es sind ausschließlich Helios Originalersatzteile zu verwenden. Alle Reparaturen dürfen nur von autorisiertem/en Fachpersonal/-Betrieben durchgeführt werden.
- Seite 11 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren Stilllegen und Entsorgen WARNUNG WARNUNG Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern! Die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften sind einzuhalten! –...
- Seite 12 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren Abmessungen Förderrichtung max. E mmer Type Type Ø A Ø B Ø C Ø F ø225/2 ø7,5 ø250/2 ø7,5 AM..225/.. 6 x 7,5 ø280/2 ø9,5 AM..250/.. 6 x 7,5 ø315/2 ø9,5 AM..280/.. 8 x 9,5 ø355/2/2 ø9,5...
- Seite 13 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren KAPITEL 6 ( K) SCHALTPLAN-ÜBERSICHT TB TB SS-966.1 1~ Wechselstrom, 230 V mit 1 Kondensator und herausgeführtem TB(TK) 85161 002 SS-966,1 24.07.19 SS-967.1 Farbcode /color code / 1~ Wechselstrom, 230 V code couleur (IEC 757) YE-ge-gelb-yellow-jaune mit 2 Kondensatoren und GN-gn-grün-green-vert...
- Seite 14 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren SS-968.1 1~ Wechselstrom, 230 V mit Kondensator am Motor und herausgeführ- tem TB(TK) TB T B (T ) U1 U2 2 3 4 5 6 7 8 9 85163 002 SS-968,1 16.08.19 SS-469 3~ Drehstrom, 400 V mit herausgeführtem TB(TK)
- Seite 15 Montage- und Betriebsvorschrift AMD / AMW.. – Mitteldruckventilatoren Notizen:...
- Seite 16 ENGLISH Table of contents CHAPTER 1. SAFETY ..............Page 1 1.0 Important information .
- Seite 17 Installation, servicing and maintenance work must only be carried out by suitable specialist personnel! • An all-pole mains switch / isolator switch is mandatory (see Helios accesso- ries) • The following must be observed before all cleaning, maintenance and...
- Seite 18 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans • Only transport roof fans using means of transport that are appropriate for the weight, wear protective gloves during transport!! • Observe attached transportation diagram! • Wear protective gloves/footwear when unpacking the unit. •...
- Seite 19 * The associated control units can be found in the currently applicable can be found in the Helios sales documents. When dimensioning the control unit, the maximum current for speed control Helios sales documents. ac-cording to the type plate must be observed.
- Seite 20 All versions of this documentation must be observed, otherwise the warranty shall cease to apply. The same applies to liability claims against Helios. The use of accessory parts, which are not recommended or offered by Helios, is not GENERAL INFORMATION permitted.
- Seite 21 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans CHAPTER 3 Design The AM medium pressure fan is a direct-drive fan whereby the motor is positioned in the air stream. The air flow INSTALLATION direction blows via the motor. The axial flow pattern allows a low-loss, linear airflow and ensures the high degree of efficiency of the fan.
- Seite 22 The fan is delivered as a complete unit as standard, i.e. ready for connection. It can be installed in any condensation- free environment. When using the fan in environments with risk of condensation, consultation with Helios is necessary before ordering, as the fans are not designed for high volumes of condensation as standard and they do not have condensate drain holes.
- Seite 23 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans Start-up m WARNING WARNING The rotating impeller can crush fingers. Ensure protection against contact before start-up! The following inspection work must be carried out or checked before the start-up: – Check designated use of fan. –...
- Seite 24 Bearing damage Replace bearing Contamination Clean Insufficient backflow Widen backflow openings Check/modify connection Incorrect direction of rotation Spare parts Only original Helios spare parts are to be used. All repairs may only be carried out by authorised specialist personnel/ companies.
- Seite 25 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans Standstill and disposal WARNING WARNING When dismantling, live parts can be exposed, which can result in electric shock if touched. Before dismant- ling, isolate the unit from the mains power supply and protect against being switching on again! The generally applicable safety at work and accident prevention regulations must be observed! –...
- Seite 26 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans Dimensions Air flow direction Förderrichtung max. E mmer Type Type Ø A Ø B Ø C Ø F ø225/2 ø7,5 ø250/2 ø7,5 AM..225/.. 6 x 7.5 ø280/2 ø9,5 AM..250/.. 6 x 7.5 ø315/2 ø9,5...
- Seite 27 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans CHAPTER 6 WIRING DIAGRAM OVERVIEW ( K) SS-966.1 TB TB 1~ Altern. current, 230 V with 1 capacitor and accessible TB(TK) 85161 002 SS-966,1 24.07.19 SS-967.1 1~ Altern. current, 230 V with Farbcode /color code / 2 capacitors and accessible code couleur (IEC 757)
- Seite 28 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans SS-968.1 1~ Altern. current, 230 V with capacitor at motor and accessible TB(TK) TB T B (T ) U1 U2 2 3 4 5 6 7 8 9 85163 002 SS-968,1 16.08.19 SS-469 3~ three-phase current, 400 V with accessible...
- Seite 29 Installation and Operating Instructions AMD / AMW.. – Medium Pressure Fans Notes:...
- Seite 30 FRANÇAIS Sommaire CHAPITRE 1. SÉCURITÉ ..............Page 1 1.0 Informations importantes.
- Seite 31 Filet à cheveux Évite que les longs cheveux ne se coincent dans les parties mouvantes. Pour le fonctionnement, le raccordement et l’utilisation, contacter Helios en cas de doutes. Des informations supplémentaires sont consultables dans les normes et textes de loi.
- Seite 32 élevé de particules agressives, des phases d’arrêt longues, un encrassement important, un usage intensif lié aux conditions climatiques ou soumis à des contraintes techniques et électroniques, une demande d’approbation est requise par Helios : les modèles de série n’étant pas prévus pour cet usage. Idem pour le déplacement des ventilateurs (voitures, avions, bateaux, etc.).
- Seite 33 Tous les ventilateurs de type AMD peuvent être commandés selon les méthodes suivantes a) Transformateur/Découpage de phase : pour tous les types de ventilateurs commandables, les unités de commande sont disponibles chez Helios. Un réglage de vitesse peut être choisi pour une commutation Y/D sur la plus grande vitesse seulement.
- Seite 34 Si toutes les consignes indiquées dans cette notice ne sont pas correctement respectées, la garantie s’annule. Idem GÉNÉRALES pour les réserves constructeur. L‘utilisation d‘accessoires non conseillés ou proposés par Helios n‘est pas permise. Les dégâts causés par cette mauvaise utilisation ne sont pas inclus dans la garantie. Les changements et transformations de l’appareil sont interdites et entraînent une perte de conformité...
- Seite 35 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges Détails de l’installation CHAPITRE 3 Le ventilateur centrifuge AM à moyenne pression est un ventilateur à entraînement direct avec écoulement de l’air par le moteur soufflant (sens turbine vers moteur). L’écoulement axial de l’air permet un montage en ligne, ce qui réduit MONTAGE les pertes de charge et augmente le rendement du ventilateur.
- Seite 36 Le ventilateur de série est livré déjà monté, en unité complète. Dans un environnement sans condensation, le montage est possible dans chaque position. Lors d’une utilisation en environnement avec risque de condensation, l’accord de Helios est requis, le ventilateur de série n’étant pas prévu pour de fortes condensations et n’est pas équipé de trou d’évacuation des condensats.
- Seite 37 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges Mise en service m AVERTISSEMENT m AVERTISSEMENT Les parties rotatives de l’hélice peuvent pincer vos doigts. Vérifier la protection contre tout contact accidentel avant la mise en service ! Les vérifications suivantes sont à effectuer avant la 1ère mise en service : –...
- Seite 38 / le changer Pièce de remplacement Il est impératif d’utiliser des pièces de remplacement Helios. Toutes les réparations doivent être faites par du personnel qualifié et autorisé.
- Seite 39 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges 4.4 Recyclage m AVERTISSEMENT AVERTISSEMENT Lors du démontage, des parties restent sous tension, ce qui peut entraîner une électrocution au contact. Avant le démontage, veiller à ce que l’appareil soit hors tension et protégé contre tout redémarrage intempestif ! Veiller à...
- Seite 40 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges Mesures sens de l’écoulement Förderrichtung max. E mmer Type Type Ø A Ø B Ø C Ø F ø225/2 ø7,5 ø250/2 ø7,5 AM..225/.. 6 x 7,5 ø280/2 ø9,5 AM..250/.. 6 x 7,5 ø315/2 ø9,5...
- Seite 41 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges CHAPITRE 6 PLAN DE ( K) RACCORDEMENT TB TB SS-966.1 1~ courant alternatif, 230 V avec 1 condensa- teur et thermocontacts sur bornier 85161 002 SS-966,1 24.07.19 Farbcode /color code / SS-967.1 code couleur (IEC 757) YE-ge-gelb-yellow-jaune...
- Seite 42 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges SS-968.1 1~ courant alternatif, 230 V condensateur sur le moteur et thermocontacts sur bornier TB T B (T ) U1 U2 2 3 4 5 6 7 8 9 85163 002 SS-968,1 16.08.19 SS-469 3~ triphasé, 400 V avec...
- Seite 43 Notice de montage et d’utilisation AMD / AMW – Ventilateurs hélico-centrifuges...
- Seite 44 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
