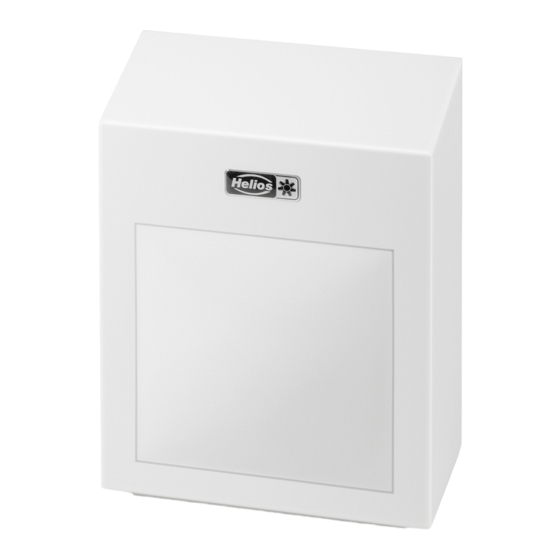

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 86 417 INSTALLATION AND OPERATING INSTRUCTIONS NO. 86 417 NOTICE DE MONTAGE ET D’UTILISATION N° 86 417 Außenwand-Ventilatoren External wall fans Ventilateurs mural extérieur AV 100/125/150/200...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis KAPITEL 1. AUßENWAND-VENTILATOREN AV 100/125/150/200 SCHNELLÜBERSICHT ....Seite 1 1.0 Außenwand-Ventilatoren AV.. Typenübersicht ..........Seite 1 1.1 Abmessungen AV.. -
Seite 3: Außenwand-Ventilatoren Av
- Stufenlos (durch ext. elektronische Steller, Zubehör) - Fünf-Stufen-Trafo (Zubehör) Abmessungen AV.. Abb.1 Befestigung Maße in mm Maße in mm Type Ø E AV 100 262 AV 125 262 AV 150 360 178,5 AV 200 360 178,5 Zubehör Elektronischer Drehzahlsteller Trafo-Drehzahlsteller Type ESU/ESA s. -
Seite 4: Kapitel 2. Allgemeine Hinweise
Wenn die vorhergehenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Sicherheit
Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funk ti ons pro ble men, Zer- ACHTUNG störung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haf tungs an sprü che. -
Seite 6: Kapitel 3. Montage
Montage- und Betriebsvorschrift Außenwand-Ventilatoren – AV.. Montage KAPITEL 3 Entnehmen Sie die Liefereinheit erst unmittelbar vor dem Einbau aus der Verpackung, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden. MONTAGE Vor allen Wartungs- und Installationsarbeiten und vor Öffnen des Gerätes, ist das Gerät allpolig vom Netz zu WARNUNG trennen! Montage: Außenwand... -
Seite 7: Elektrischer Anschluss / Schaltpläne
Montage- und Betriebsvorschrift Außenwand-Ventilatoren – AV.. Elektrischer Anschluss / Schaltpläne KAPITEL 4 Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkasten ist das Gerät allpolig vom ELEKTR. ANSCHLUSS Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend den nachstehenden Anschlussplänen ausgeführt werden. -
Seite 8: Schaltplanübersicht
Montage- und Betriebsvorschrift Außenwand-Ventilatoren – AV.. Schaltplanübersicht Abb.6 SS-937.2... - Seite 9 Montage- und Betriebsvorschrift Außenwand-Ventilatoren – AV.. Notizen:...
- Seite 10 Contents CHAPTER 1. EXTERNAL WALL FAN AV 100/125/150/200 QUICK OVERVIEW ......page 1 1.0 External wall fan AV.. Overview of types ........... . . page 1 1.1 Dimensions AV..
-
Seite 11: External Wall Fan Av.. Overview Of Types
- Stepless (with external speed controller, accessory) - 5 step transformer (accessory) Dimensions AV.. fig.1 fixing Dimmensions in mm Type Ø E AV 100 262 AV 125 262 AV 150 360 178,5 AV 200 360 178,5 Accessories Electronic speed controller... -
Seite 12: Important Information
If the preceding instructions are not observed all warranty claims and accommodation treatment are excluded. This also applies to any liability claims extended to the manufacturer. The use of accessories not offered or recommended by Helios is not permitted. Potential damages are not liable for warranty. -
Seite 13: Speed Control
ATTENTION The use of other brands, especially other electronic devices, can lead to malfunctioning and even destruction of controller and/or fan. Controllers, which have not been cleared by Helios, are not liable for warranty and guarantee claims. 2.11 Condensate formation In case of periodical use, moist and warm media and through temperature variations (intermittent service) condensate can built up in the fan and its run-off downward occurs through the safety guard. -
Seite 14: Installation
Installation and Operating Instructions External wall fans – AV.. Installation CHAPTER 3 Leave the fan in its box until installation. Check that the fan is in good condition and has not been damaged in transit. INSTALLATION Isolate the unit fully from the mains electric supply! WARNING Installation: External wall NOTE... -
Seite 15: Electrical Connection / Wiring Diagrams
Installation and Operating Instructions External wall fans – AV.. Electrical connection / Wiring diagrams CHAPTER 4 Isolate the unit fully from the mains electric supply. All work may only be carried out by a qualified person. ELECTRICAL CONNECTION All relevant national and international safety and installation regulations are to be adhered to. An appliance is required for cut off from the supply with a minimum of 3 mm contact opening of each pole. -
Seite 16: Wiring Diagram
Installation and Operating Instructions External wall fans – AV.. overview Wiring diagram fig.6 SS-937.2... - Seite 17 Installation and Operating Instructions External wall fans – AV.. Notes:...
- Seite 18 FRANÇAIS Sommaire CHAPITRE 1. APERÇU DE LA GAMME DES AV.. 100/125/150/200 ........Page 1 1.0 Présentation des modèles AV .
-
Seite 19: Présentation Des Modèles Av
- Progressif (via dispositif de réglage électronique externe, accessoire) - Transfo à 5 vitesses (accessoire) Dimensions Fig. 1 fixation Dim. en mm Type Ø E AV 100 262 AV 125 262 AV 150 360 178,5 AV 200 360 178,5 Accessoires Régulateurs électroniques Régulateur à... -
Seite 20: Informations Importantes
Il en sera de même pour toute implication de responsabilité du fabricant. L’utilisation d’accessoires et d’équipements qui ne sont pas directement fournis ou conseillés par Helios n’est pas permise. Nous déclinons toute responsabilité en cas de défaut consécutif à leur utilisation. -
Seite 21: Sécurité
ATTENTION niques, provoquer des problèmes de fonctionnement, un endommagement du régulateur et/ou du ventilateur. En cas d’utilisation d’appareils de régulation et de commande non homologués par Helios, toute demande de garantie et de responsabilité sera déclinée. 2.11 Formation de condensats En cas d’utilisation intermittente, avec des fluides humides et chauds et lors des variations de température (arrêts pro-... -
Seite 22: Montage
Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. Montage CHAPITRE 3 Ne déballer le matériel qu’au moment de l’installation afin d’éviter tous dommages ou salissures lors du transport ou sur le chantier. MONTAGE Mettre impérativement l’appareil hors tension avant tous travaux d’entretien, de réglages ou lors de AVERTISSEMENT l’ouverture de l’appareil ! Montage sur façade extérieure... -
Seite 23: Raccordement Électrique, Schémas Électriques
Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. CHAPITRE 4 Raccordement électrique / Schéma électrique RACCORDEMENT Mettre impérativement l’appareil hors tension avant tous travaux d’entretien, de réglages ou l’ouverture de ELECTRIQUE l’appareil! Le branchement électrique doit être réalisé, conformément aux schémas de raccordement AVERTISSEMENT ci-dessous, uniquement par un électricien qualifié. - Seite 24 Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. Schéma des connexions Fig.6 SS-937.2...
- Seite 25 Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. Note:...
- Seite 26 Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. Note:...
- Seite 27 Notice de montage et d’utilisation Ventilateurs mur extérieur – AV.. Note:...
- Seite 28 Service und Information HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
