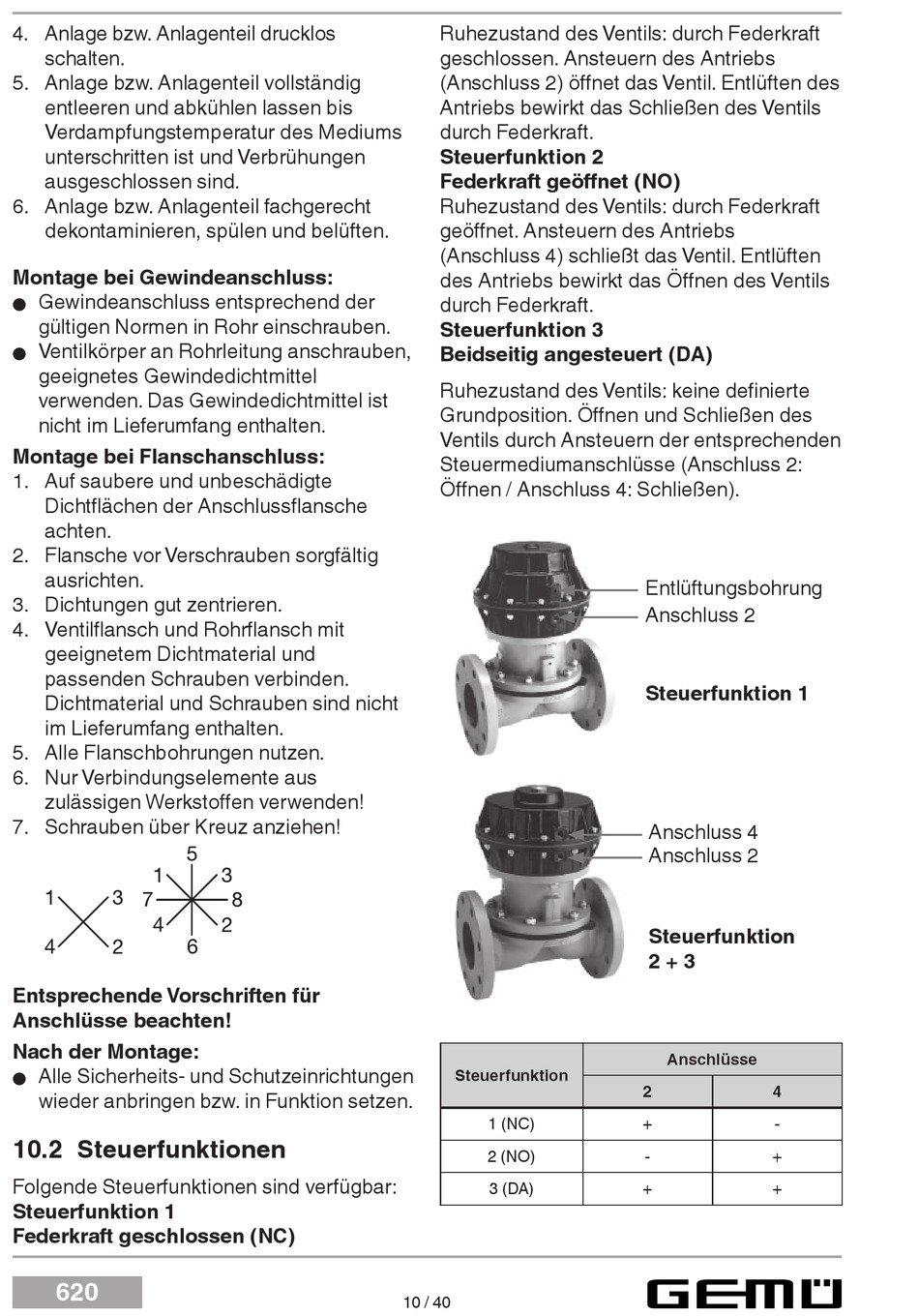

4. Anlage bzw. Anlagenteil drucklos
schalten.
5. Anlage bzw. Anlagenteil vollständig
entleeren und abkühlen lassen bis
Verdampfungstemperatur des Mediums
unterschritten ist und Verbrühungen
ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht
dekontaminieren, spülen und belüften.
Montage bei Gewindeanschluss:
Gewindeanschluss entsprechend der
G
gültigen Normen in Rohr einschrauben.
Ventilkörper an Rohrleitung anschrauben,
G
geeignetes Gewindedichtmittel
verwenden. Das Gewindedichtmittel ist
nicht im Lieferumfang enthalten.
Montage bei Flanschanschluss:
1. Auf saubere und unbeschädigte
Dichtfl ächen der Anschlussfl ansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Ventilfl ansch und Rohrfl ansch mit
geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
5. Alle Flanschbohrungen nutzen.
6. Nur Verbindungselemente aus
zulässigen Werkstoff en verwenden!
7. Schrauben über Kreuz anziehen!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und Schutzeinrichtungen
G
wieder anbringen bzw. in Funktion setzen.
10.2 Steuerfunktionen
Folgende Steuerfunktionen sind verfügbar:
Steuerfunktion 1
Federkraft geschlossen (NC)
620
Ruhezustand des Ventils: durch Federkraft
geschlossen. Ansteuern des Antriebs
(Anschluss 2) öffnet das Ventil. Entlüften des
Antriebs bewirkt das Schließen des Ventils
durch Federkraft.
Steuerfunktion 2
Federkraft geöffnet (NO)
Ruhezustand des Ventils: durch Federkraft
geöffnet. Ansteuern des Antriebs
(Anschluss 4) schließt das Ventil. Entlüften
des Antriebs bewirkt das Öffnen des Ventils
durch Federkraft.
Steuerfunktion 3
Beidseitig angesteuert (DA)
Ruhezustand des Ventils: keine definierte
Grundposition. Öffnen und Schließen des
Ventils durch Ansteuern der entsprechenden
Steuermediumanschlüsse (Anschluss 2:
Öffnen / Anschluss 4: Schließen).
Steuerfunktion
1 (NC)
2 (NO)
3 (DA)
10 / 40
Entlüftungsbohrung
Anschluss 2
Steuerfunktion 1
Anschluss 4
Anschluss 2
Steuerfunktion
2 + 3
Anschlüsse
2
4
+
-
-
+
+
+
