GEMÜ 650 BioStar

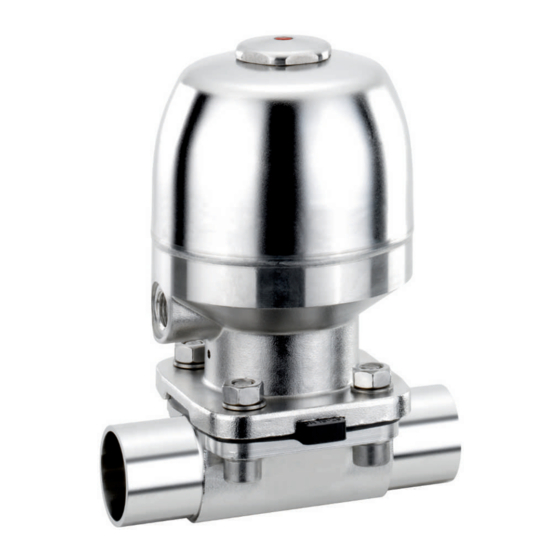

Pneumatisch betätigtes Membranventil
Betriebsanleitung
DE
TYPE EL
CLASS I
AUGUST 2021
Weitere Informationen
Webcode: GW-650

Werbung

loading

Verwandte Anleitungen für Gemü 650 BioStar

Inhaltszusammenfassung für Gemü 650 BioStar

  • Seite 1 GEMÜ 650 BioStar Pneumatisch betätigtes Membranventil Betriebsanleitung Weitere Informationen TYPE EL CLASS I Webcode: GW-650 AUGUST 2021...
  • Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 04.04.2025 GEMÜ 650 BioStar 2 / 68 www.gemu-group.com...
  • Seite 3 15 Fehlerbehebung ........... 16 Inspektion und Wartung ........16.1 Ersatzteile ............16.1.1 Ersatzteile MG 10-50; Antriebsaus- führung D .......... 16.1.1 Ersatzteile MG 8-50, Antriebsaus- führung T .......... 16.1.1 Ersatzteile MG 80; Antriebsausfüh- rung T ..........www.gemu-group.com 3 / 68 GEMÜ 650 BioStar...
  • Seite 4 Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ 650 BioStar 4 / 68 www.gemu-group.com...
  • Seite 5 Abstim- (siehe Conexo-Info) mung mit dem Hersteller durchführen. CONEXO RFID-Chip Körper Bei Unklarheiten: (siehe Conexo-Info) 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- Leckagebohrung* fragen. CONEXO RFID-Chip An- trieb (siehe Conexo-Info) www.gemu-group.com 5 / 68 GEMÜ 650 BioStar...
  • Seite 6 Je nach Ausrichtung der Rohrleitung kann hierzu die R-Version (90° gedreht) verwendet werden. 3.2 Beschreibung Das 2/2-Wege-Membranventil GEMÜ 650 BioStar verfügt über einen Edelstahl-Kolbenantrieb und wird pneumatisch betätigt. Das Ventil ist für den Einsatz in sterilen Anwendungsberei- Jedes Ventil und jede relevante Ventilkomponente, wie Kör- chen konzipiert.
  • Seite 7 Rohr DIN 11866 Reihe A und EN 10357 Serie A, 2014) / DIN 11866 Reihe B Baulänge FTF EN 558 Reihe 1, Stutzen ANSI/ASME B36.19M Schedule 10s Baulänge nur bei Gehäuseform D Stutzen ANSI/ASME B36.19M Schedule 5s Stutzen ANSI/ASME B36.19M Schedule 40s www.gemu-group.com 7 / 68 GEMÜ 650 BioStar...
  • Seite 8 Baulänge nur bei Gehäuseform D Steuerluftanschluss in Durchflussrichtung Aseptik-Bundklemmstutzen DIN 11864-BKS, für höhere Betriebsdrücke für Rohr DIN 11866 Reihe C / ASME BPE, Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuseform D GEMÜ 650 BioStar 8 / 68 www.gemu-group.com...
  • Seite 9 Antriebsgröße 5TA Ra max. 0,64 µm (25 µin.) für medienberührte Steuerluftanschluss in Durchflussrichtung Oberflächen, für höhere Betriebsdrücke gemäß ASME BPE SF2, Antriebsgröße 5RA innen mechanisch poliert Steuerluftanschluss 90° zur Durchflussrichtung für höhere Betriebsdrücke www.gemu-group.com 9 / 68 GEMÜ 650 BioStar...
  • Seite 10 In Ruhestellung geschlossen (NC) 8 Antriebsausführung Antriebsgröße 4T1 Steuerluftanschluss in Durchflussrichtung 9 Oberfläche 1503 Ra ≤ 0,8 µm für medienberührte Oberflächen, gemäß DIN 11866 HE3, innen/außen elektropoliert 10 Sonderausführung Sonderausführung für 3A 11 CONEXO Ohne GEMÜ 650 BioStar 10 / 68 www.gemu-group.com...
  • Seite 11 -20 — 130 °C 80, 100 1.4435, Schmiedekörper (Code 40, 42) -30 — 130 °C 1.4435, Vollmaterial (Code 41, 43) 25, 40, 50, 80, PTFE/EPDM (Code 5M) 1.4408, PFA-Auskleidung (Code 39) -20 — 100 °C www.gemu-group.com 11 / 68 GEMÜ 650 BioStar...
  • Seite 12 Sitzventile GEMÜ 555 und 505. Bei Schnittstellen zwischen Dampf und Prozessleitungen hat sich die folgende Ventilanordnung bewährt: Sitzventil zum Absperren von Dampfleitungen und Membran- ventil als Schnittstelle zu den Prozessleitungen. Dampfeingang Prozessleitung Dampfverteilung steriler Prozess GEMÜ 650 BioStar 12 / 68 www.gemu-group.com...
  • Seite 13 PTFE/EPDM (Code 5Y) 1.4408, PFA-Auskleidung (Code 39) -20 — 60 °C PTFE/EPDM (Code 5Q) 1.4435, Vollmaterial (Code 41, 43) 0 — 60 °C max. 60 °C 1.4539, Vollmaterial (Code 44) MG = Membrangröße www.gemu-group.com 13 / 68 GEMÜ 650 BioStar...
  • Seite 14 1T1, 1B1, 1D1, 1R1 2T1, 2B1, 2D1, 2R1 3T1, 3TA, 3B1, 3D1, 3R1, 3RA mit Sonderausführung 4T1, 4B1, 4D1, 4R1 5T1, 5TA, 5TB, 5R1, 5RA, 5RB nicht möglich 6T1, 6TA, 6R1, 6RA GEMÜ 650 BioStar 14 / 68 www.gemu-group.com...
  • Seite 15 Sämtliche Druckwerte sind in bar – Überdruck. Betriebsdruckangaben wurden mit statisch einseitig anstehen- dem Betriebsdruck bei geschlossenem Ventil ermittelt. Für die angegebenen Werte ist die Dichtheit am Ventil- sitz und nach außen gewährleistet. Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. www.gemu-group.com 15 / 68 GEMÜ 650 BioStar...
  • Seite 16 Sämtliche Druckwerte sind in bar – Überdruck. Betriebsdruckangaben wurden mit statisch einseitig anstehen- dem Betriebsdruck bei geschlossenem Ventil ermittelt. Für die angegebenen Werte ist die Dichtheit am Ventil- sitz und nach außen gewährleistet. Angaben zu beidseitig anstehenden Betriebsdrücken und für Reinstmedien auf Anfrage. GEMÜ 650 BioStar 16 / 68 www.gemu-group.com...
  • Seite 17 2 + 3 6R1, 6T1 max. 4,0* 7,0 - 8,0 2 + 3 3,5 - 6,0* Sämtliche Druckwerte sind in bar - Überdruck angegeben. * Zur Orientierung für einen membranschonenden Betrieb, nachfolgende Steuerdruck-Betriebsdruck-Diagramme beachten. www.gemu-group.com 17 / 68 GEMÜ 650 BioStar...
  • Seite 18 65 - 80 2,68 3,20 2,13 2,78 3,40 2,15 5,30 Füllvolumen in dm³ MG = Membrangröße Stf. 3 = Füllvolumen in geöffnetem Zustand siehe Stf. 1, Füllvolumen in geschlossenem Zustand siehe Stf. 2 GEMÜ 650 BioStar 18 / 68 www.gemu-group.com...
  • Seite 19 Drehmomenten mit denen diese angezogen werden. Dadurch können die Kv-Werte über die To- leranzgrenze der Norm hinaus abweichen. Die Kv-Wert-Kurve (Kv-Wert in Abhängigkeit vom Ventilhub) kann je nach Membranwerkstoff und Einsatzdauer variieren. www.gemu-group.com 19 / 68 GEMÜ 650 BioStar...
  • Seite 20 650_Exida GEM 2404104 C001_2024-10". EAC: Das Produkt ist gemäß EAC deklariert. EHEDG: Zertifizierung für pneumatisch betätigte Membranventile mit Schmiedekörpern (Code 40) und PT- FE/EPDM Membranen (Code 5M) in den Größen DN10 bis DN100 GEMÜ 650 BioStar 20 / 68 www.gemu-group.com...
  • Seite 21 2T1, 2B1, 2D1, 2R1 3T1, 3B1, 3D1, 3R1 3TA, 3RA 4T1, 4B1, 4D1, 4R1 5T1, 5R1 18,5 5TA, 5TB, 5RA, 5RB 23,7 6T1, 6R1 20,0 6TA, 6RA 28,0 95,0 Gewichte in kg MG = Membrangröße www.gemu-group.com 21 / 68 GEMÜ 650 BioStar...
  • Seite 22 2,70 6,30 2,50 2,20 10,30 2,30 8,60 9,22 10,20 8,90 8,00 9,20 13,80 8,50 24,10 20,80 24,80 42,00 43,10 Gewichte in kg MG = Membrangröße Einbaulage: Beliebig für eine entleerungsoptimierte Montage, Drehwinkel beachten GEMÜ 650 BioStar 22 / 68 www.gemu-group.com...
  • Seite 23 6TA, 6RA 355,0 133,0 240,0 G 1/4 M26x1,5 513,0 166,0 201,0 308,0 G 1/4 M26x1,5 436,0 (Stf.2) Maße in mm, MG = Membrangröße, Stf. = Steuerfunktion * CT = A + H1 (siehe Körpermaße) www.gemu-group.com 23 / 68 GEMÜ 650 BioStar...
  • Seite 24 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper Werkstoff Code F4 nur bis MG 50, ab MG 80 Werkstoff Code 44. GEMÜ 650 BioStar 24 / 68 www.gemu-group.com...
  • Seite 25 Code 17: Stutzen EN 10357 Serie A / DIN 11866 Reihe A ehemals DIN 11850 Reihe 2 Code 60: Stutzen ISO 1127 / DIN EN 10357 Serie C (Ausgabe 2014) / DIN 11866 Reihe B 2) Werkstoff Ventilkörper Code 44: 1.4539 / UNS N08904, Vollmaterial www.gemu-group.com 25 / 68 GEMÜ 650 BioStar...
  • Seite 26 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper Werkstoff Code F4 nur bis MG 50, ab MG 80 Werkstoff Code 44. GEMÜ 650 BioStar 26 / 68 www.gemu-group.com...
  • Seite 27 Code 59: Stutzen ASME BPE / DIN EN 10357 Serie C (ab Ausgabe 2022) / DIN 11866 Reihe C 2) Werkstoff Ventilkörper Code 41: 1.4435 (316L), Vollmaterial Code 43: 1.4435 (BN2), Vollmaterial, Δ Fe < 0,5 % www.gemu-group.com 27 / 68 GEMÜ 650 BioStar...
  • Seite 28 Code 59: Stutzen ASME BPE / DIN EN 10357 Serie C (ab Ausgabe 2022) / DIN 11866 Reihe C Code 63: Stutzen ANSI/ASME B36.19M Schedule 10s Code 64: Stutzen ANSI/ASME B36.19M Schedule 5s Code 65: Stutzen ANSI/ASME B36.19M Schedule 40s 2) Werkstoff Ventilkörper Code 44: 1.4539 / UNS N08904, Vollmaterial GEMÜ 650 BioStar 28 / 68 www.gemu-group.com...
  • Seite 29 Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code C3: 1.4435, Feinguss Code F4: 1.4539, Schmiedekörper Werkstoff Code F4 nur bis MG 50, ab MG 80 Werkstoff Code 44. www.gemu-group.com 29 / 68 GEMÜ 650 BioStar...
  • Seite 30 Maße in mm MG = Membrangröße 1) Anschlussart Code 35: Stutzen JIS-G 3447 Code 36: Stutzen JIS-G 3459 Schedule 10s Code 37: Stutzen SMS 3008 2) Werkstoff Ventilkörper Code 44: 1.4539 / UNS N08904, Vollmaterial GEMÜ 650 BioStar 30 / 68 www.gemu-group.com...
  • Seite 31 G 1½ 18,0 2" 71,3 36,3 165,0 26,0 Maße in mm MG = Membrangröße n = Anzahl der Schlüsselflächen 1) Anschlussart Code 1: Gewindemuffe DIN ISO 228 2) Werkstoff Ventilkörper Code 37: 1.4408, Feinguss www.gemu-group.com 31 / 68 GEMÜ 650 BioStar...
  • Seite 32 Rd 110 x 1/4 Maße in mm MG = Membrangröße 1) Anschlussart Code 6: Gewindestutzen DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 32 / 68 www.gemu-group.com...
  • Seite 33 Maße in mm MG = Membrangröße 1) Anschlussart Code 6K: Kegelstutzen und Überwurfmutter DIN 11851 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 33 / 68 GEMÜ 650 BioStar...
  • Seite 34 Code 8: Flansch EN 1092, PN 16, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 39: 1.4408, PFA-Auskleidung Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code C3: 1.4435, Feinguss GEMÜ 650 BioStar 34 / 68 www.gemu-group.com...
  • Seite 35 MG = Membrangröße 1) Anschlussart Code 34: Flansch JIS B2220, 10K, RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 39: 1.4408, PFA-Auskleidung www.gemu-group.com 35 / 68 GEMÜ 650 BioStar...
  • Seite 36 MG = Membrangröße n = Anzahl der Schrauben 1) Anschlussart Code 38: Flansch ANSI Class 150 RF, Baulänge FTF MSS SP-88, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 39: 1.4408, PFA-Auskleidung GEMÜ 650 BioStar 36 / 68 www.gemu-group.com...
  • Seite 37 Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 39: 1.4408, PFA-Auskleidung Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code C3: 1.4435, Feinguss www.gemu-group.com 37 / 68 GEMÜ 650 BioStar...
  • Seite 38 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper Werkstoff Code F4 nur bis MG 50, ab MG 80 Werkstoff Code 44. GEMÜ 650 BioStar 38 / 68 www.gemu-group.com...
  • Seite 39 Code 8P: Clamp DIN 32676 Reihe C, Baulänge FTF ASME BPE, Baulänge nur bei Gehäuseform D Code 8T: Clamp DIN 32676 Reihe C, Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 44: 1.4539 / UNS N08904, Vollmaterial www.gemu-group.com 39 / 68 GEMÜ 650 BioStar...
  • Seite 40 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % Code F4: 1.4539, Schmiedekörper Werkstoff Code F4 nur bis MG 50, ab MG 80 Werkstoff Code 44. GEMÜ 650 BioStar 40 / 68 www.gemu-group.com...
  • Seite 41 Code 8E: Clamp ISO 2852 für Rohr ISO 2037, Clamp SMS 3017 für Rohr SMS 3008 Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuse- form D 2) Werkstoff Ventilkörper Code 44: 1.4539 / UNS N08904, Vollmaterial www.gemu-group.com 41 / 68 GEMÜ 650 BioStar...
  • Seite 42 Code C2: Aseptik-Bundstutzen mit Nutüberwurfmutter DIN 11864-BS, für Rohr DIN 11866 Reihe A und EN 10357 Serie A 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 42 / 68 www.gemu-group.com...
  • Seite 43 Code C5: Aseptik-Bundstutzen mit Nutüberwurfmutter DIN 11864-BS, für Rohr DIN 11866 Reihe B und EN ISO 1127 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 43 / 68 GEMÜ 650 BioStar...
  • Seite 44 Code C8: Aseptik-Bundstutzen mit Nutüberwurfmutter DIN 11864-BS, für Rohr DIN 11866 Reihe C und ASME BPE 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 44 / 68 www.gemu-group.com...
  • Seite 45 Code A2: Aseptik-Bundflansch DIN 11864-BF, für Rohr DIN 11866 Reihe A und EN 10357 Serie A, Baulänge FTF EN 558 Reihe 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 45 / 68 GEMÜ 650 BioStar...
  • Seite 46 Code A5: Aseptik-Bundflansch DIN 11864-BF, für Rohr DIN 11866 Reihe B und EN ISO 1127 Baulänge FTF EN 558 Reihe 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 46 / 68 www.gemu-group.com...
  • Seite 47 Code A8: Aseptik-Bundflansch DIN 11864-BF, für Rohr DIN 11866 Reihe C und ASME BPE, Baulänge FTF EN 558 Reihe 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 47 / 68 GEMÜ 650 BioStar...
  • Seite 48 Code E2: Aseptik-Bundklemmstutzen DIN 11864-BKS, für Rohr DIN 11866 Reihe A und EN 10357 Serie A, Baulänge FTF EN 558 Reihe 7, Bau- länge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 48 / 68 www.gemu-group.com...
  • Seite 49 Code E5: Aseptik-Bundklemmstutzen DIN 11864-BKS, für Rohr DIN 11866 Reihe B und EN ISO 1127, Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % www.gemu-group.com 49 / 68 GEMÜ 650 BioStar...
  • Seite 50 Code E8: Aseptik-Bundklemmstutzen DIN 11864-BKS, für Rohr DIN 11866 Reihe C / ASME BPE, Baulänge FTF EN 558 Reihe 7, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 40: 1.4435 (F316L), Schmiedekörper Code 42: 1.4435 (BN2), Schmiedekörper, Δ Fe < 0,5 % GEMÜ 650 BioStar 50 / 68 www.gemu-group.com...
  • Seite 51 Druckstöße (Wasser- schläge) vorsehen. HINWEIS Eignung des Produkts! ▶ Das Produkt muss für die Betriebsbedingungen des Rohr- leitungssystems (Medium, Mediumskonzentration, Tem- peratur und Druck) sowie die jeweiligen Umgebungs- bedingungen geeignet sein. www.gemu-group.com 51 / 68 GEMÜ 650 BioStar...
  • Seite 52 5. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- 14. Einbaulage beachten (siehe Kapitel „Einbaulage“). gen bzw. in Funktion setzen. 10.2 Einbaulage 10.5 Einbau mit Gewindestutzen Die Einbaulage des Produkts ist beliebig. Abb. 3: Gewindestutzen GEMÜ 650 BioStar 52 / 68 www.gemu-group.com...
  • Seite 53 6. Dichtungen zentrieren. 7. Ventilflansch und Rohrflansch mit geeignetem Dichtmittel und passenden Schrauben verbinden. 8. Alle Flanschbohrungen nutzen. 9. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 10. Schrauben über Kreuz anziehen. www.gemu-group.com 53 / 68 GEMÜ 650 BioStar...
  • Seite 54 Anschluss 2 Ventil offen Ventil geschlossen Steuerfunktion 2+3 Anschluss 4 Anschluss 2 Steuerfunktion Anschlüsse 1 (NC) 2 (NO) 3 (DA) + = vorhanden / - = nicht vorhanden (Anschlüsse 2 / 4 siehe Bilder) GEMÜ 650 BioStar 54 / 68 www.gemu-group.com...
  • Seite 55 ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. 4. Inbetriebnahme der Antriebe gemäß beiliegender Anlei- tung. 14 Betrieb Das Produkt entsprechend der Steuerfunktion betreiben (sie- he auch Kapitel „Pneumatische Anschlüsse“). www.gemu-group.com 55 / 68 GEMÜ 650 BioStar...
  • Seite 56 Gewindeanschlüsse / Verschraubungen Gewindeanschlüsse / Verschraubungen lose festziehen Dichtmittel defekt Dichtmittel ersetzen Ventilkörper undicht Ventilkörper defekt oder korrodiert Ventilkörper auf Beschädigungen prüfen, ggf. Ventilkörper tauschen * siehe Kapitel "Steuerfunktion" ** siehe Kapitel "Aufbau" GEMÜ 650 BioStar 56 / 68 www.gemu-group.com...
  • Seite 57 Einsatzbedingungen und des Gefährdungs- potenzials zur Vorbeugung von Undichtheit und Beschädigun- gen durchführen. Ebenso muss das Ventil in entsprechenden Intervallen demontiert und auf Verschleiß geprüft werden (sie- he "Montage / Demontage von Ersatzteilen"). www.gemu-group.com 57 / 68 GEMÜ 650 BioStar...
  • Seite 58 Code 3A Membrane Code 5M Code 5M Code 13 Code 13 Code 17 Code 19 Code 19 Code 54 Code 54 Code 71 Code 71 18,19,20 Befestigungsset 650 S30 18,19,20 Befestigungsset 650 S30 GEMÜ 650 BioStar 58 / 68 www.gemu-group.com...
  • Seite 59 Antrieb 9650 Antrieb 9650 Körper K600 Körper K600 Membrane Code 5M Membrane Code 5Q Code 13 19,20 Befestigungsset 650 S30 Code 17 Code 19 Code 54 Code 71 19,20 Befestigungsset 650 S30 www.gemu-group.com 59 / 68 GEMÜ 650 BioStar...
  • Seite 60 Inbetriebnahme und über die gesamte Einsatzdauer des Produkts technischen Zustand und Funktion überprüfen. Zeitliche Abstände der Prüfung entsprechend den Ein- satzbelastungen und / oder der für den Einsatzfall gelten- den Regelwerken und Bestimmungen festlegen und regel- mäßig durchführen. GEMÜ 650 BioStar 60 / 68 www.gemu-group.com...
  • Seite 61 Druckstück lose auf Antriebsspindel aufsetzen, Aussparungen D in Führungen C und A in B einpassen. Das Druckstück muss sich frei zwischen den Führungen bewegen lassen. Membrangröße 25 - 80: Druckstück und Antriebsflansch von unten gesehen: Abb. 6: MG 150 www.gemu-group.com 61 / 68 GEMÜ 650 BioStar...
  • Seite 62 Nut der Zweilochmutter 30 setzen. 5. Das Gewinde der Zweilochmutter 30 mit „Schraubensiche- rung mittelfest“ (zum Beispiel Loctite 242) benetzen. 6. Die Zweilochmutter 30 (inklusive Verbindungsstück für Membrane 31) in das Druckstück 3 schrauben und durch ein geeignetes Werkzeug festziehen. GEMÜ 650 BioStar 62 / 68 www.gemu-group.com...
  • Seite 63 7. Membranschild von Hand fest in Druckstück einschrau- austauschen (nur Originalteile von GEMÜ verwenden). ben. 11. Beim Verspüren eines deutlichen Widerstands Membrane ð Der Membrandom muss in der Druckstückaussparung soweit zurückschrauben, bis Membran-Lochbild mit An- liegen. triebs-Lochbild übereinstimmt. www.gemu-group.com 63 / 68 GEMÜ 650 BioStar...
  • Seite 64 (Befestigungselemente können in Abhängigkeit von der Membrangröße und / oder Ventilkörperausführung va- riieren). 4. Antrieb A in Geschlossen-Position bringen. 5. Schrauben 18 mit Muttern 20 über Kreuz festziehen (Rei- henfolge beachten). MG 8-80 MG 100-150 GEMÜ 650 BioStar 64 / 68 www.gemu-group.com...
  • Seite 65 Erledigung der Reparatur, sondern eine kos- tenpflichtige Entsorgung. 1. Das Produkt reinigen. 2. Rücksendeerklärung bei GEMÜ anfordern. 3. Rücksendeerklärung vollständig ausfüllen. 4. Das Produkt mit ausgefüllter Rücksendeerklärung an GEMÜ schicken. www.gemu-group.com 65 / 68 GEMÜ 650 BioStar...
  • Seite 66 Die gewerblichen Schutzrechte bleiben hiervon unberührt! This does not affect the industrial property rights. i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 27.03.2025 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8, 74653 Ingelfingen, Deutschland info@gemue.de GEMÜ 650 BioStar 66 / 68 www.gemu-group.com...
  • Seite 67 Gasen ist nicht zulässig. unstable gases are not permissible. i.V. M. Barghoorn Leiter Globale Technik Ingelfingen, 27.03.2025 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG www.gemu-group.com Fritz-Müller-Straße 6-8, 74653 Ingelfingen, Deutschland info@gemue.de www.gemu-group.com 67 / 68 GEMÜ 650 BioStar...
  • Seite 68 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Änderungen vorbehalten Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 04.2025 | 88877430...
