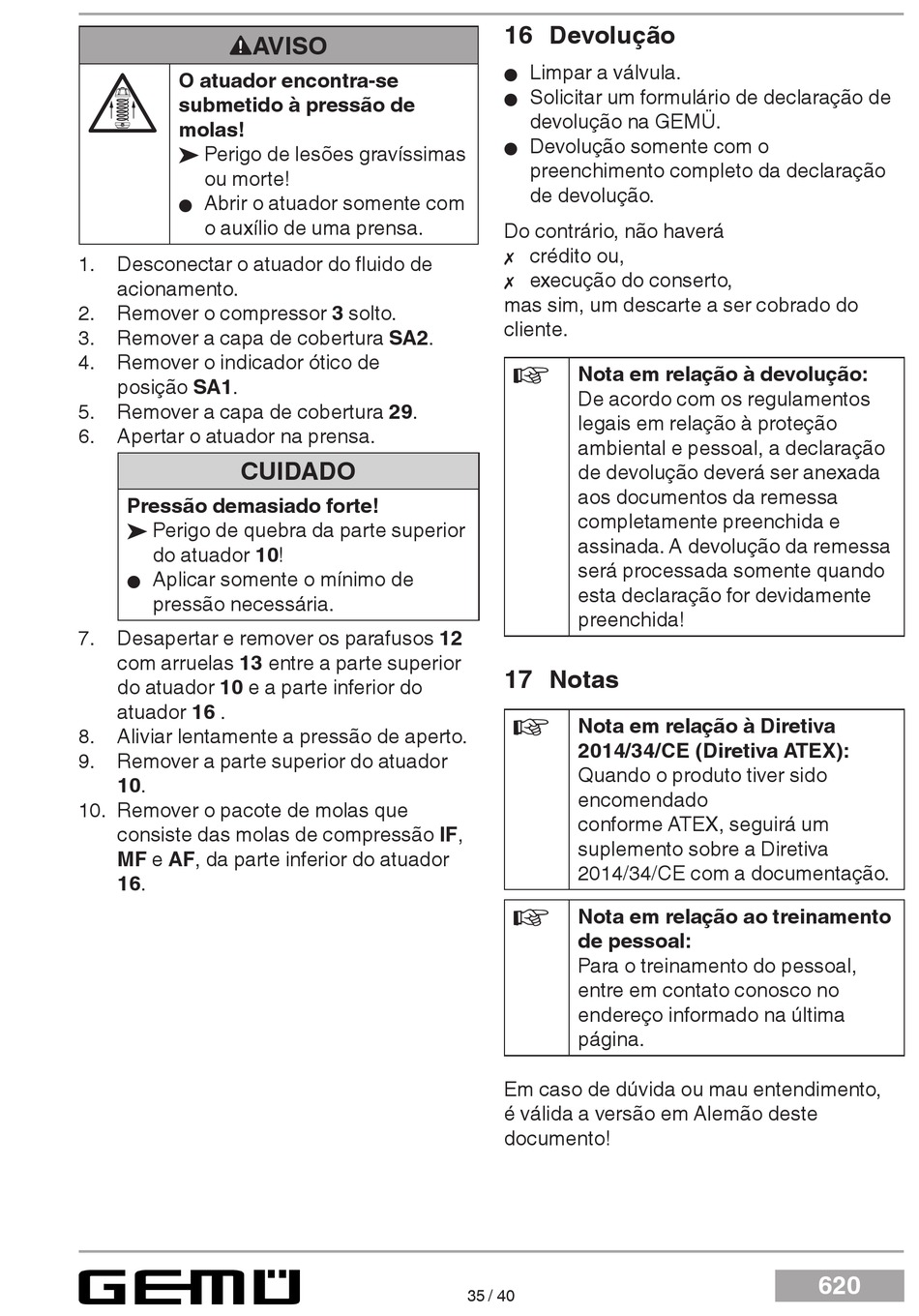

O atuador encontra-se
submetido à pressão de
molas!
® Perigo de lesões gravíssimas
ou morte!
Abrir o atuador somente com
G
o auxílio de uma prensa.
1. Desconectar o atuador do fl uido de
acionamento.
2. Remover o compressor 3 solto.
3. Remover a capa de cobertura SA2.
4. Remover o indicador ótico de
posição SA1.
5. Remover a capa de cobertura 29.
6. Apertar o atuador na prensa.
CUIDADO
Pressão demasiado forte!
® Perigo de quebra da parte superior
do atuador 10!
Aplicar somente o mínimo de
G
pressão necessária.
7. Desapertar e remover os parafusos 12
com arruelas 13 entre a parte superior
do atuador 10 e a parte inferior do
atuador 16 .
8. Aliviar lentamente a pressão de aperto.
9. Remover a parte superior do atuador
10.
10. Remover o pacote de molas que
consiste das molas de compressão IF,
MF e AF, da parte inferior do atuador
16.
AVISO
16 Devolução
Limpar a válvula.
G
Solicitar um formulário de declaração de
G
devolução na GEMÜ.
Devolução somente com o
G
preenchimento completo da declaração
de devolução.
Do contrário, não haverá
crédito ou,

execução do conserto,

mas sim, um descarte a ser cobrado do
cliente.
Nota em relação à devolução:
De acordo com os regulamentos
legais em relação à proteção
ambiental e pessoal, a declaração
de devolução deverá ser anexada
aos documentos da remessa
completamente preenchida e
assinada. A devolução da remessa
será processada somente quando
esta declaração for devidamente
preenchida!
17 Notas
Nota em relação à Diretiva
2014/34/CE (Diretiva ATEX):
Quando o produto tiver sido
encomendado
conforme ATEX, seguirá um
suplemento sobre a Diretiva
2014/34/CE com a documentação.
Nota em relação ao treinamento
de pessoal:
Para o treinamento do pessoal,
entre em contato conosco no
endereço informado na última
página.
Em caso de dúvida ou mau entendimento,
é válida a versão em Alemão deste
documento!
