7

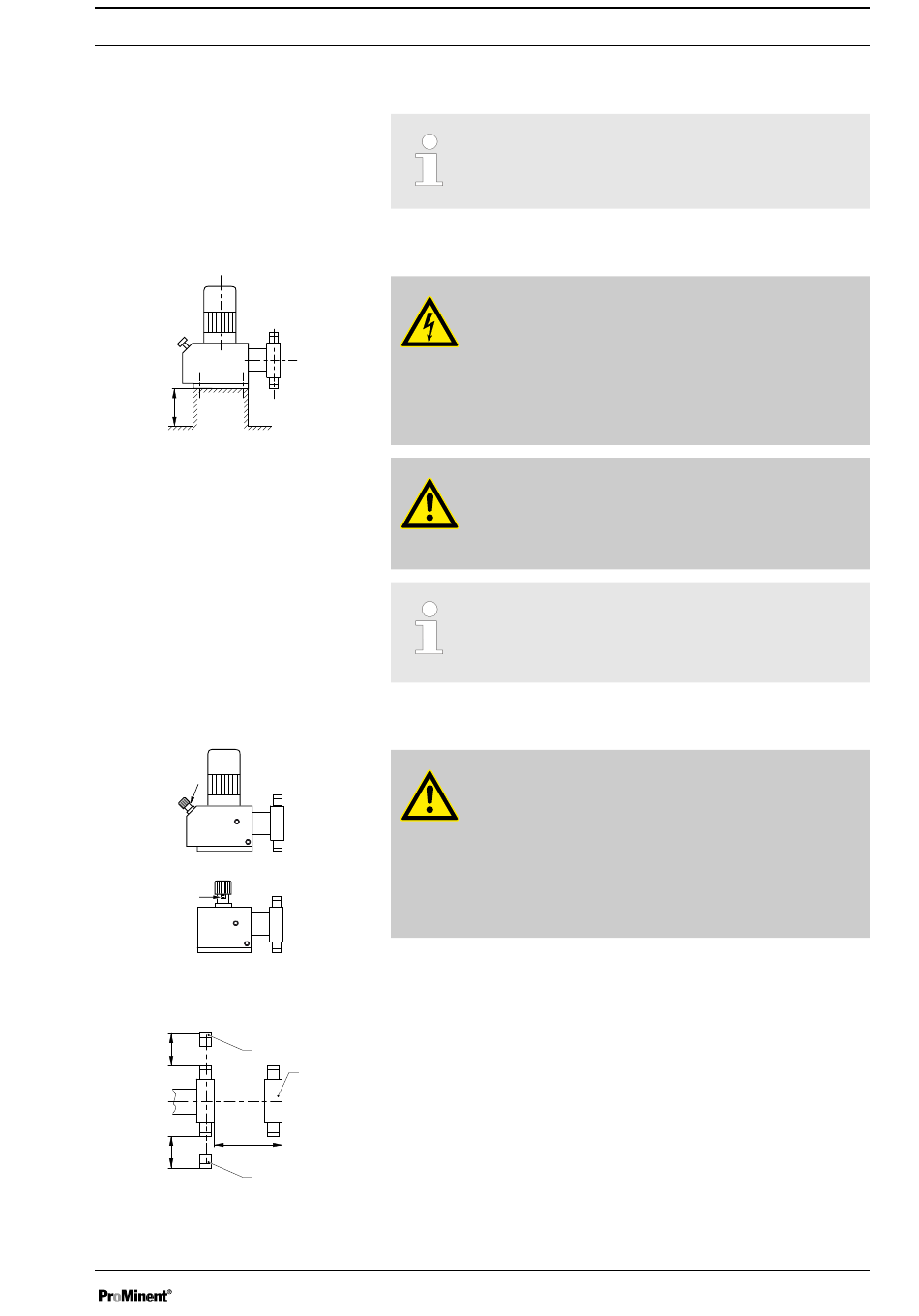

Montieren
Fundament
h
P_MOZ_0016_SW
Abb. 7
Raumbedarf
A
A
P_MOZ_0018_SW
Abb. 8
1
f
f
f
3
P_MOZ_0017_SW
Abb. 9
Die Pumpe so aufstellen, dass Steuerelemente wie Hublängeneinstell‐
knopf, die Skalenscheibe A oder die Ölschaugläser gut zugänglich sind.
Darauf achten, dass für einen Ölwechsel genug Platz ist (Entlüftungs‐
schrauben, Ölablass-Schrauben, Ölwanne ...).
1
Druckventil
2
Dosierkopf
2
3
Saugventil
Im Bereich von Dosierkopf sowie Saug- und Druckventil auf ausreich‐
enden Freiraum (f) achten, damit Wartungs- und Reparaturarbeiten an
diesen Teilen leicht durchgeführt werden können.
Die Maße von Maßblatt und Pumpe vergleichen.
–
WARNUNG!
Gefahr eines Stromschlages
Falls Wasser oder andere elektrisch leitende Flüssigkeiten
über andere Wege als den Sauganschluss in die Pumpe
gelangen, kann es zu einem Stromschlag kommen.
–
Die Pumpe so aufstellen, dass sie nicht geflutet werden
kann.
WARNUNG!
Pumpe kann durch das Fundament brechen oder abrutschen
–
Das Fundament muss waagerecht, eben und dauerhaft
tragfähig sein.
Dosierleistung zu klein
Vibrationen können die Ventile der Fördereinheit stören.
–
Das Fundament darf nicht vibrieren.
VORSICHT!
Gefahr durch unkorrekt bediente oder mangelhaft gewartete
Pumpe
Von einer schwer zugänglichen Pumpe können Gefahren
durch unkorrektes Bedienen und mangelhafte Wartung aus‐
gehen.
–
Die Pumpe jederzeit zugänglich halten.
–
Die Wartungsintervalle einhalten.
Montieren
21
