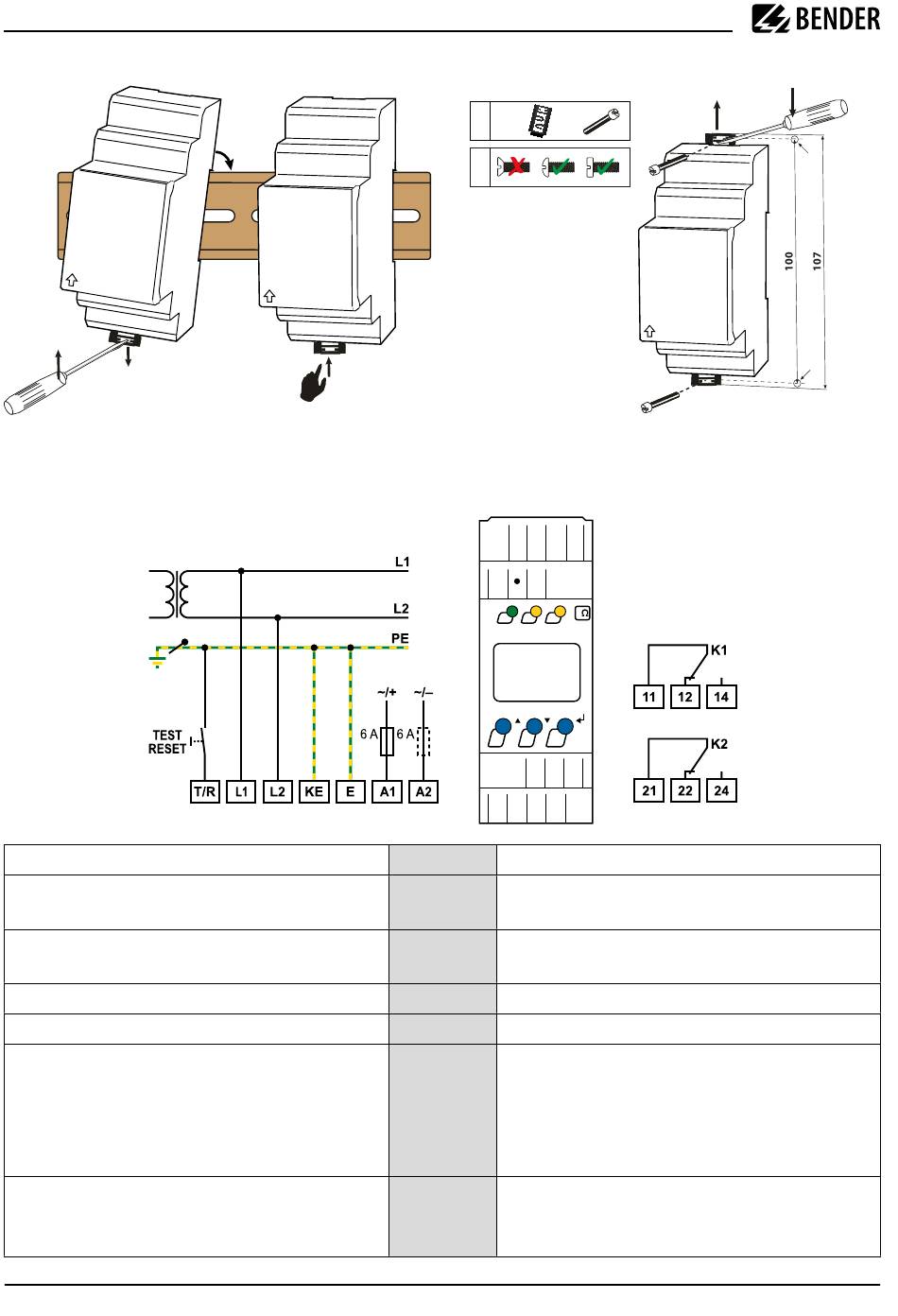

Montage
1.
Befestigung auf Hutschiene / DIN rail mounting
Anschlussschaltbild
Versorgungsspannung U
über Schmelzsicherung
s
Getrennter Anschluss von
E und KE an PE
Anschluss des zu über wachenden AC-Systems:
AC: Klemmen L1, L2 mit Leiter L1, L2 verbinden
Alarmrelais K1: Alarm 1
Alarmrelais K2: Alarm 2
Kombinierte Test- und Reset-Taste „T/R":
kurzzeitiges Drücken
(< 1,5 s) = RESET
langzeitiges Drücken
(> 1,5 s) = TEST
Eine Sicherung (6 A flink) als Leitungsschutz gemäß
DIN VDE 0100-430/IEC 60364-4-43 empfohlen. Bei Versorgung
aus einem IT-System müssen beide Leitungen abgesichert sein.
6
D00037_IR420-D4_03_M_DEEN.pdf
2.
3.
Click!
Mounting
&
1 x
2 x
!
Schraubbefestigung / Screw mounting
Wiring diagram
E KE
A1
L1
L2
AL1
AL2
ON
U
S
T
R
MENU
12
11
T/R
21
22
24
Supply voltage U
A1, A2
Separate connection of E, KE to PE
E, KE
Connection of the AC system to be monitored:
L1, L2
AC: connect terminals L1, L2 to conductor L1, L2.
Alarm relay "K1": Alarm 1
11, 12, 14
Alarm relay "K2": Alarm 2
21, 22, 23
Combined test and reset button "T/R":
T/R
short-time pressing
(< 1.5 s) = RESET,
long-time pressing
(> 1.5 s) = TEST
Line protection by a fuse (6 A, quick) in accordance with
IEC 60364-4-43 recommended. In case of supply from an IT
system, both lines have to be protected by a fuse.
Click
A2
k
14
via fuse
s
M4
M4
