RUGGEDCOM RST2428P
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
Hinweis
Anschlüsse der Reihenklemme mit Schraubanschluss
Beim Auflegen von Drähten auf eine steckbare Reihenklemme mit
Schraubanschluss ist Folgendes zu beachten:
•
Die streckbaren Reihenklemmen mit Schraubanschluss werden
mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen.
•
Verwenden Sie Ringzungen der Größe M3.5 mit kurzen, isolierten
Ringklemmen mit einem Abstand von maximal 5 mm (0.2 in) zwischen
Ringmitte und Isolierung.
Verbinden Sie die RUGGEDCOM RPS2410 (oder eine andere externe
Stromversorgung) mit der Reihenklemme.
a.
Verbinden Sie den Plusdraht von der RUGGEDCOM RPS2410 (oder einer
anderen externen Stromversorgung) mit der Plusklemme (+) an der
Reihenklemme.
b.
Verbinden Sie den Minusdraht von RUGGEDCOM RPS2410 (oder einer
anderen externen Stromversorgung) mit der Minusklemme (+) an der
Reihenklemme.

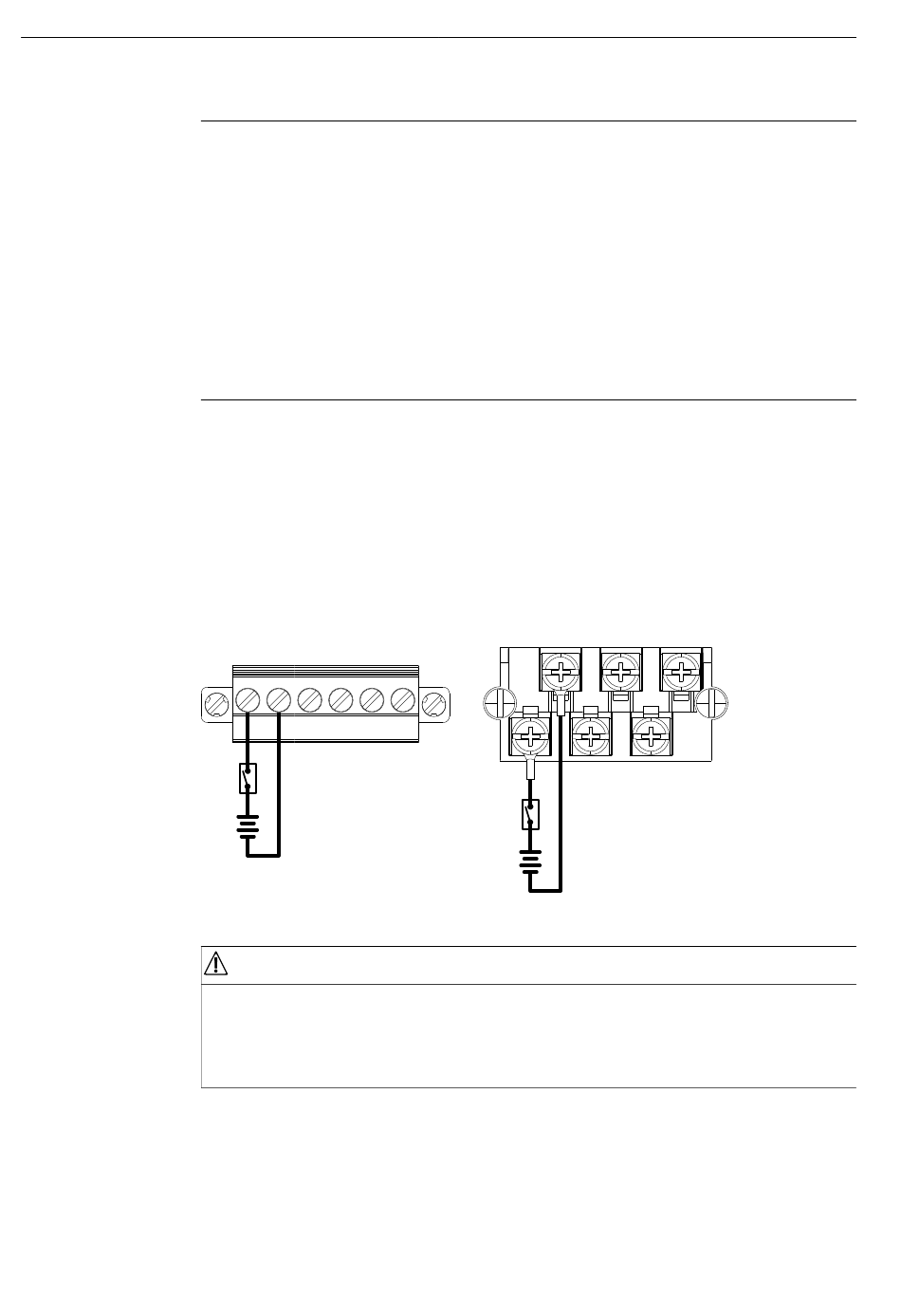

Abbildung 2.29
Verdrahtung der PoE-Stromversorgung
GEFAHR
Stromschlaggefahr – Lebensgefahr, Gefahr von schweren
Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht
ist, bevor das Gerät mit Strom versorgt wird.
Stecken Sie die Reihenklemme wieder in das Gerät.
Für europäische Reihenklemmen (Euroblock) verwenden Sie zum Anziehen der
Sicherungsschrauben einen Schlitzschraubendreher.
2.5.4 Anschließen der externen PoE-Stromversorgung
Installieren des Geräts
