Installieren des Geräts
2.5.3 Anschließen an die Hauptstromversorgung
AC/DC-Netzkabel
Steckbare Reihenklemme Spannung, 7
POS
10-18 AWG Mehrzweck-Crimpwerkzeug
Ringzunge M3.5 (Nr. 6)
Reihenklemme
Eine einzelne Reihenklemme versorgt beide Stromversorgungsmodule. Die
Klemmleiste erfordert eine europäische Reihenklemme (Euroblock) 7 POS oder eine
steckbare Reihenklemme mit Schraubanschluss.
Für jedes Stromversorgungsmodul stehen an einer steckbaren Reihenklemme
separate Plus-, Masse- und Minusklemmen zur Verfügung.

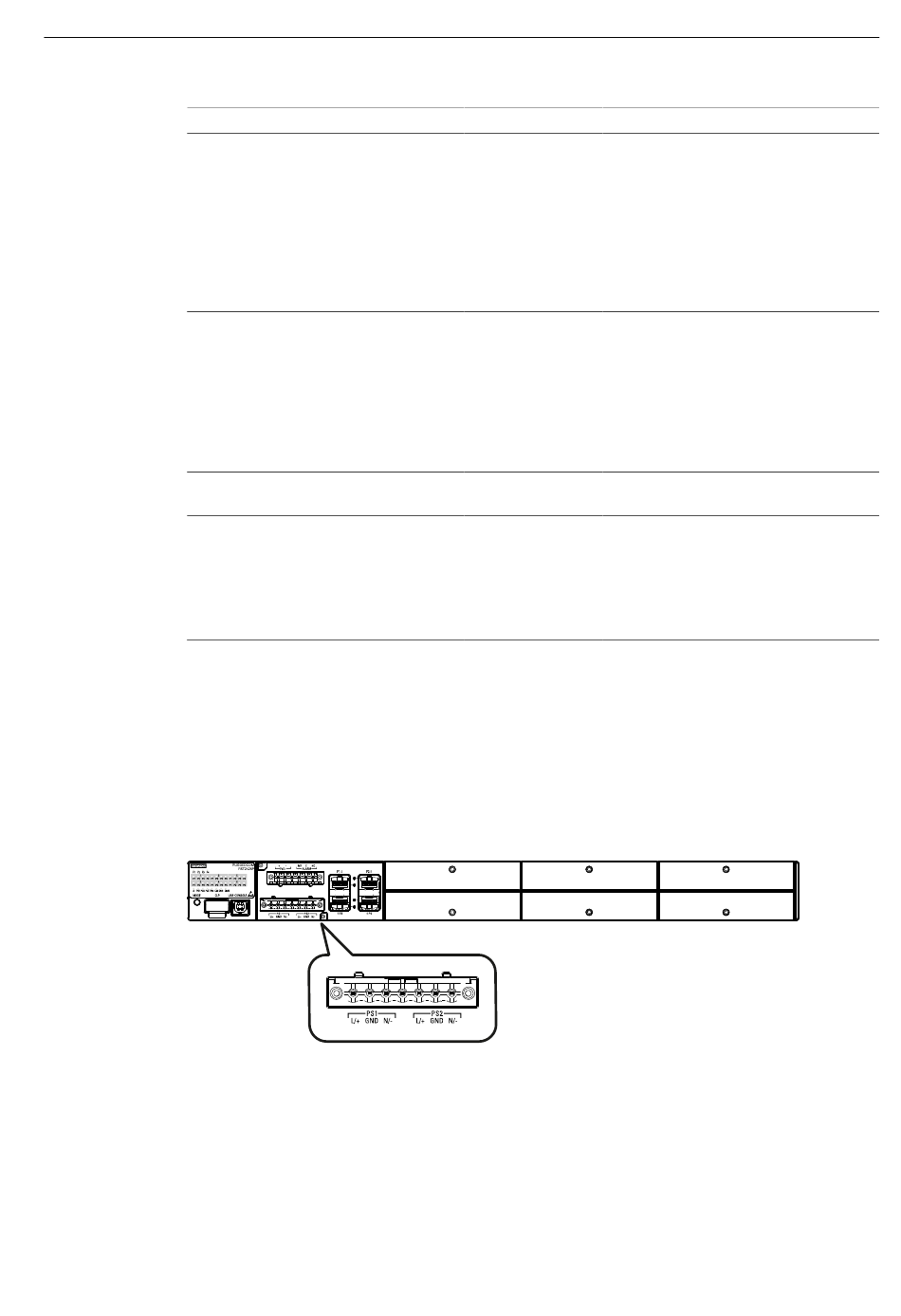

Abbildung 2.16
Die Klemmenbezeichnungen sind zur einfachen Zuordnung auf dem Gerät
angebracht.
38
Werkzeug/Kleinteile
Anschluss Reihenklemme Hauptstromversorgung
Anzahl
1 pro
Für den Anschluss der Netzleistung an
Stromversorgung
ein Stromversorgungsmodul.
Die erforderlichen Aderdurchmesser
finden Sie in den technischen
Daten für die Stromversorgung
im
" Referenzhandbuch für
RUGGEDCOM-Module" [https://
support.industry.siemens.com/cs/ww/
en/ps/29634/man].
1
Das Gerät enthält eine europäische
Reihenklemme (Euroblock) oder
eine steckbare Reihenklemme mit
Schraubanschluss.
Zusätzliche Steckteile sind zum Kauf
erhältlich. Weitere Informationen
finden Sie unter "Teile und
Zubehör" (Seite 18).
1
Zum Abisolieren und Crimpen von
Drähten.
3 pro
Nur für steckbare Reihenklemmen
mit Schraubanschluss.
Stromversorgung
Muss über kurze isolierte Ringklemmen
mit einem Abstand von mindestens 5
mm (0.2 in) zwischen Ringmitte und
Isolierung verfügen.
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
Detail
RUGGEDCOM RST2428P
