Installieren des Geräts
2.4 Anschließen des fehlersicheren Alarmrelais
10-18 AWG Mehrzweck-Crimpwerkzeug
Ringzunge M3.5 (Nr. 6)
Reihenklemme
Das fehlersichere Alarmrelais wird über den Reihenklemmenanschluss für PoE und
das fehlersichere Alarmrelais angeschlossen.

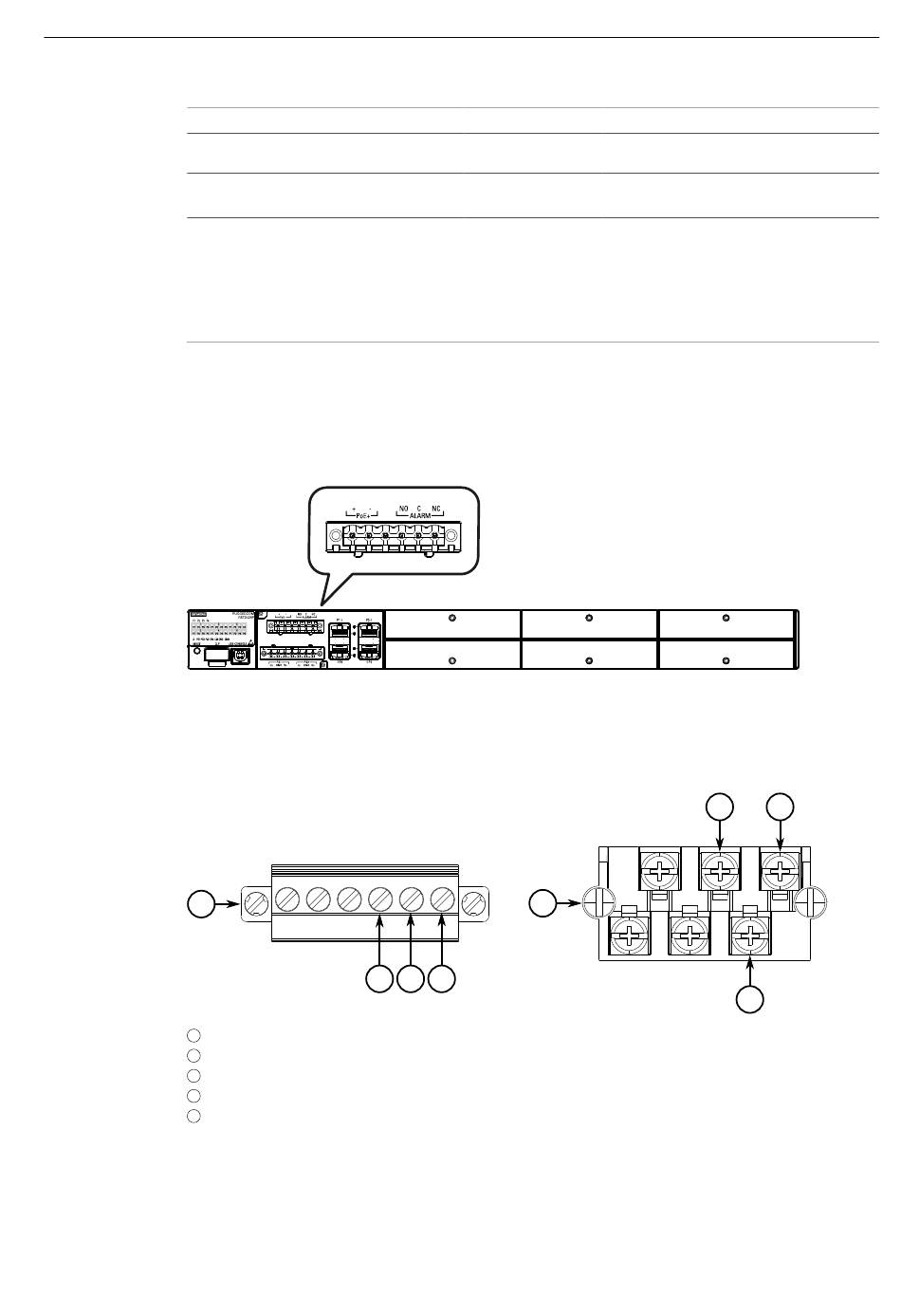

Abbildung 2.4
Die Klemmenbezeichnungen sind zur einfachen Zuordnung auf dem Gerät
angebracht.
1
1
2
3
4
5
Abbildung 2.5
28
Werkzeug/Kleinteile
Reihenklemmenanschluss für PoE und fehlersicheres Alarmrelais
3
Europäische Reihenklemme (Euroblock)
Reihenklemme mit Schraubanschluss
Schließerkontakt (NO)
Gemeinsamer Kontakt
Öffnerkontakt (NC)
Klemmen für das fehlersichere Alarmrelais
Anzahl
1
2
2
4
5
Detail
finden Sie unter "Teile und
Zubehör" (Seite 18).
Zum Abisolieren und Crimpen von
Drähten.
Nur für steckbare Reihenklemmen
mit Schraubanschluss.
Muss über kurze isolierte Ringklemmen
mit einem Abstand von mindestens 5
mm (0.2 in) zwischen Ringmitte und
Isolierung verfügen.
3
5
4
RUGGEDCOM RST2428P
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
