Installieren des Geräts
2.5.2 Stromversorgungsmodule installieren/entfernen
3.
Szenario 2: Stromversorgungsmodul in einen leeren Steckplatz stecken
Um ein Stromversorgungsmodul in einen leeren Steckplatz zu stecken, gehen Sie wie
folgt vor:
1.
2.
3.
4.
5.
6.
34
Überprüfen Sie auf dem Statusanzeigefeld die Status-LEDs für die
Stromversorgung.
Je nachdem, welches Modul installiert wurde, leuchtet die LED PS1 oder PS2.
Dies zeigt an, dass das Stromversorgungsmodul Spannung erhält und abgibt.
Schalten Sie die Stromversorgung zum Gerät aus und warten Sie etwa zwei
Minuten, bis das Gerät völlig stromlos ist.
Entfernen Sie das Blindmodul für die Stromversorgung.
Installieren oder entfernen Sie die Stellschraube für das
Stromversorgungsmodul. Mit der Schraube soll verhindert werden, dass ein DC-
Niederspannungsmodul in einen Steckplatz für AC/DC-Hochspannung gesteckt
wird.
•
Bringen Sie die Stellschraube an, wenn ein AC/DC-Hochspannungsmodul
eingesetzt wird.
•
Entfernen Sie die Stellschraube, wenn ein DC-Niederspannungsmodul
eingesetzt wird.
Hinweis
Im Lieferumfang von AC/DC-Hochspannungsmodulen ist ein Inbusschlüssel
enthalten.

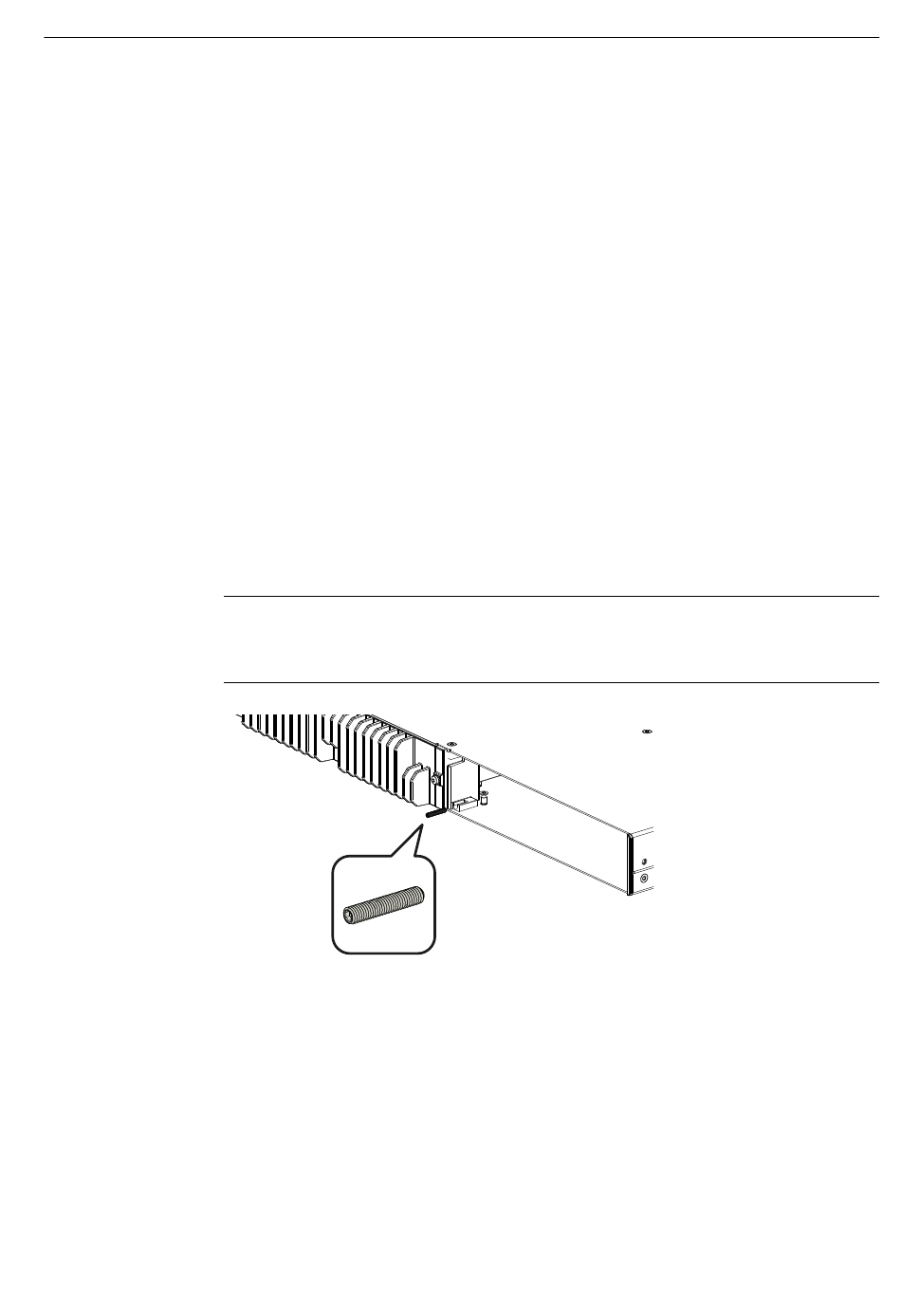

Abbildung 2.12
Stellschraube
Stecken Sie das Stromversorgungsmodul in den leeren Steckplatz.
Ziehen Sie mit einem Torx-Schraubendreher T10 die Schraube am
Stromversorgungsmodul von Hand fest, um das Modul am Gehäuse zu sichern.
Schließen Sie an den entsprechenden Klemmen der Reihenklemme für die
Hauptstromversorgung eine geeignete Spannungsquelle an.
Weitere Informationen finden Sie unter "Anschließen an die
Hauptstromversorgung" (Seite 37).
RUGGEDCOM RST2428P
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
