Montage des Geräts in einer Schalttafel
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
RUGGEDCOM RST2428P
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1528-01
Befestigungswinkel
1
Schraube
2

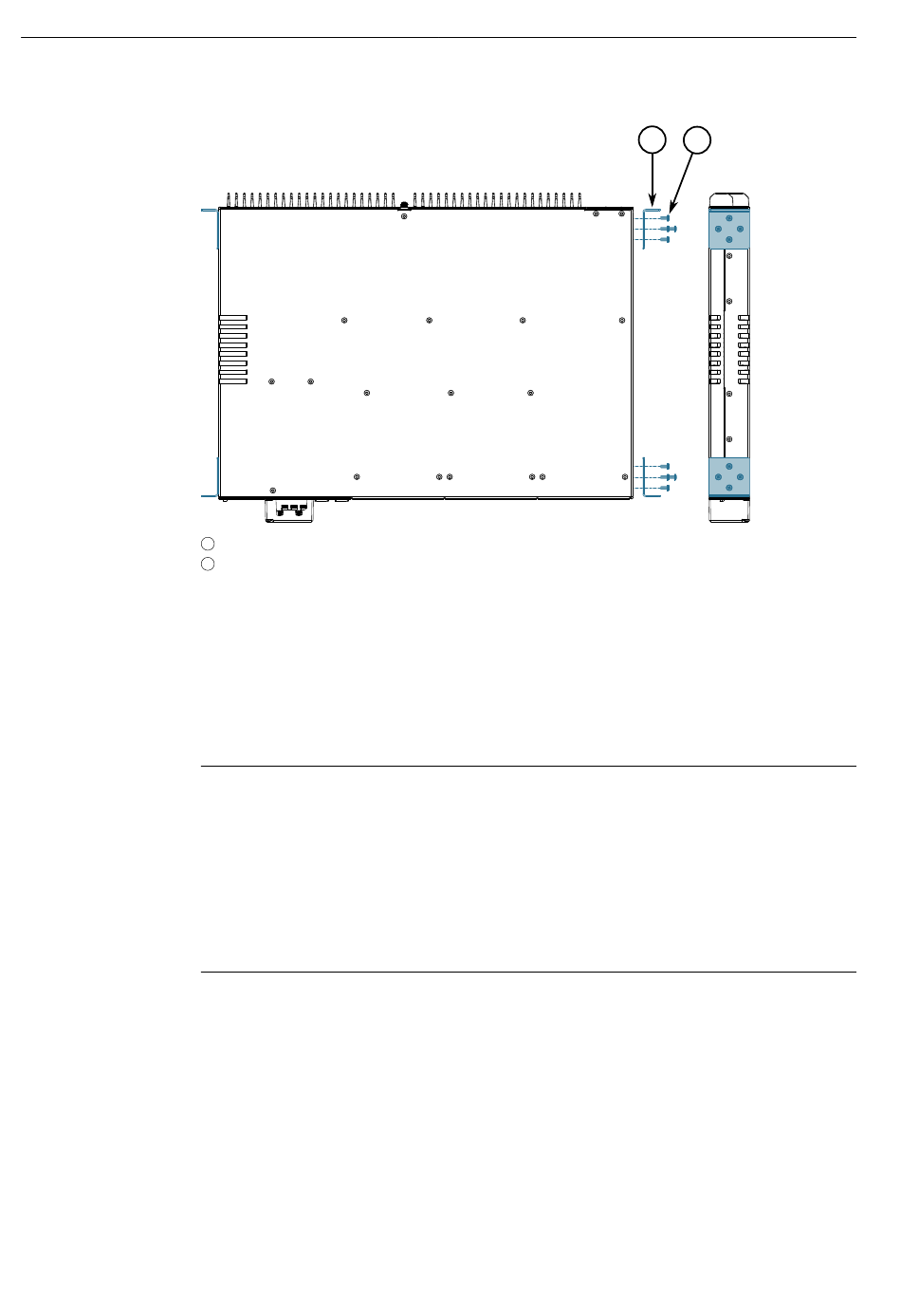

Abbildung 2.1
Montage in Baugruppenträger
Schieben Sie das Gerät in den Baugruppenträger.
Wenn die Module und Ports von vorn zugänglich sein sollen, schieben Sie die
Stromversorgungsseite des Geräts zuerst ein. Kehren Sie die Einbaurichtung um,
wenn Stromversorgungen, Managementports und LEDs von vorn zugänglich
sein sollen.
Hinweis
Da die im Gerät entstehende Wärme über das Gehäuse abgeführt wird, ist es
empfehlenswert, oberhalb und unterhalb des Gerätes einen Abstand von einer
Einbaueinheit bzw. 44 mm (1.75 in) einzuhalten. Dies ermöglicht eine gewisse
Luftkonvektion.
Eine Zwangsbelüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation
verringert die Umgebungstemperatur weiter und verbessert so die langfristige
Zuverlässigkeit aller im Baugruppenträger montierten Geräte.
Bringen Sie die Befestigungswinkel mit je zwei Flachkopfschrauben am
Baugruppenträger an.
Bringen Sie die Befestigungswinkel an beiden Seiten des Gehäuses mit je vier
Senkkopfschrauben M3-0,5 x 5 mm an.
Installieren des Geräts
2.3 Montage des Geräts
1
