Installation
Hochvakuumflansch
installieren
5.4 Anschlüsse an der Turbopumpe
10
• Der Betriebsmittelspeicher ist bei den Turbopumpen TPD 011 N bereits fertig
montiert und gefüllt.

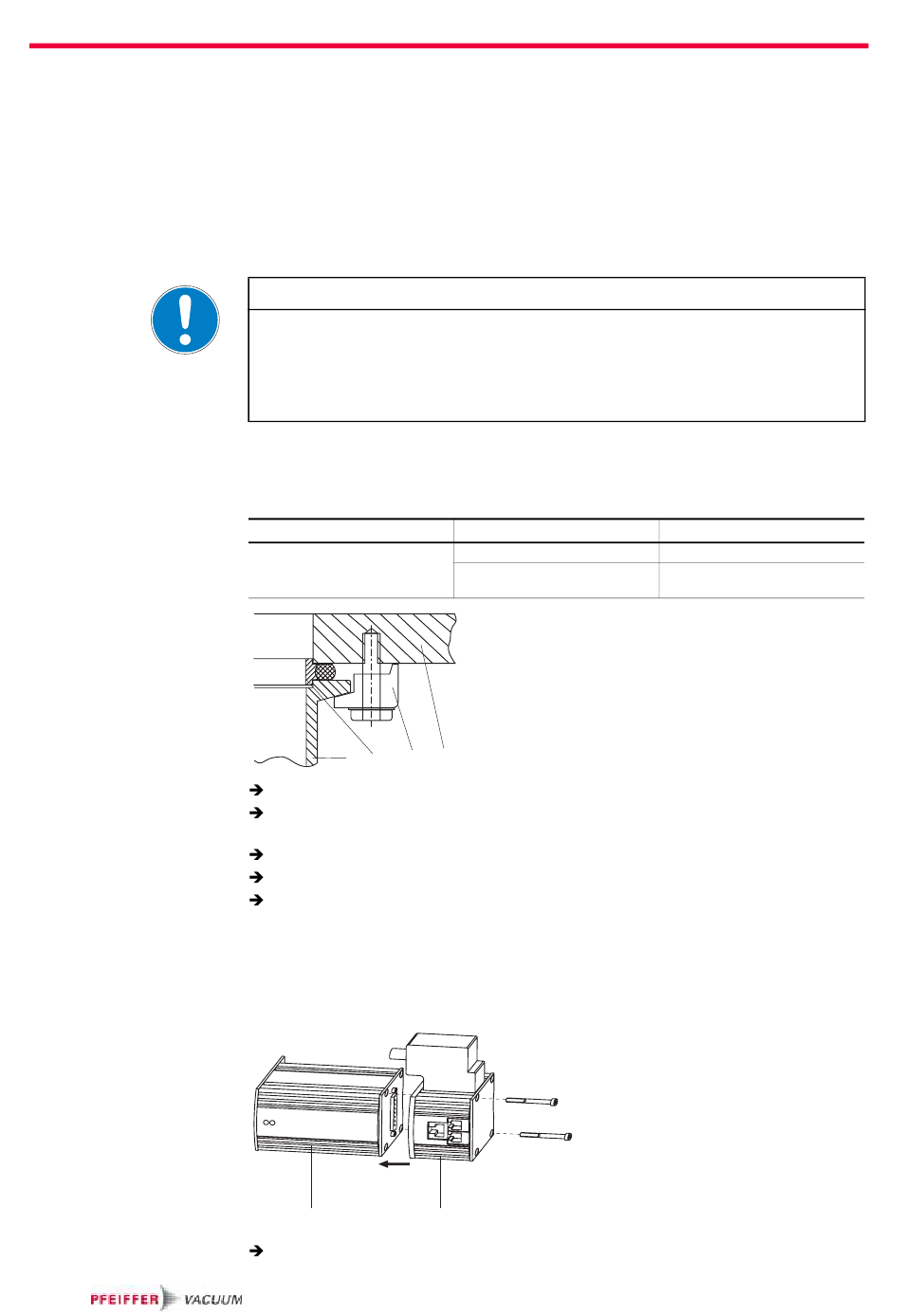

Im Falle eines plötzlichen Blockierens des Rotors müssen die auftretenden Dreh-
momente von der Anlage und dem Hochvakuumflansch aufgenommen werden.
Zur Befestigung der Turbopumpen am Hochvakuumflansch dürfen ausschließlich
die im Folgenden aufgeführten Bauteile verwendet werden. Die Bauteile für die In-
stallation der Turbopumpen sind Spezialausführungen von Pfeiffer Vacuum. Die
Mindestfestigkeit von 170 N/mm
Mögliche Beschädigung der Pumpe
Bei einer Befestigung der Pumpen mit ISO-K Flansch an einen Rezipienten mit ISO-F
Flansch oder bei der Befestigung von ISO-KF Flanschen kann es trotz ordnungsgemä-
ßer Installation zu einem Verdrehen im Falle eines plötzlichen Blockierens des Rotors
kommen.
Installation
Für die Installation der bezeichnteten Flanschverbindung stehen folgende Bauteile
zur Verfügung:
Anschluss-Nennweite
DN 25 ISO
D
C
B
Darauf achten, dass die Dichtflächen nicht beschädigt sind.
Turbopumpe gemäß der Zeichnung und den Bauteilen des Befestigungssatzes
anflanschen.
4 Pratzen verwenden.
Die Pratzen in drei Schritten über Kreuz anziehen.
Anzugsdrehmoment: 5 Nm.
Der Anschluss von Pfeiffer Vacuum Anzeige- und Bediengeräten und wahlweise
zwei Zubehörgeräten ist mit der Anschlussbox TCS 010 möglich.
TC 100
TCS 010
TCS 010 auf die Antriebselektronik stecken und befestigen.
2
des Flanschmaterials beachten.
HINWEIS
Benennung
Zentrierring
4 Pratzen mit Schrauben und
U-Scheiben
A
Pumpengehäuse mit Gewinde
B
Pratze
C
Zentrierring
D
Kleinflanschstutzen
A
Bestell-Nr.
PF 110 125-T
PF 104 000-T
