2.2 I/O-Simulatorbox

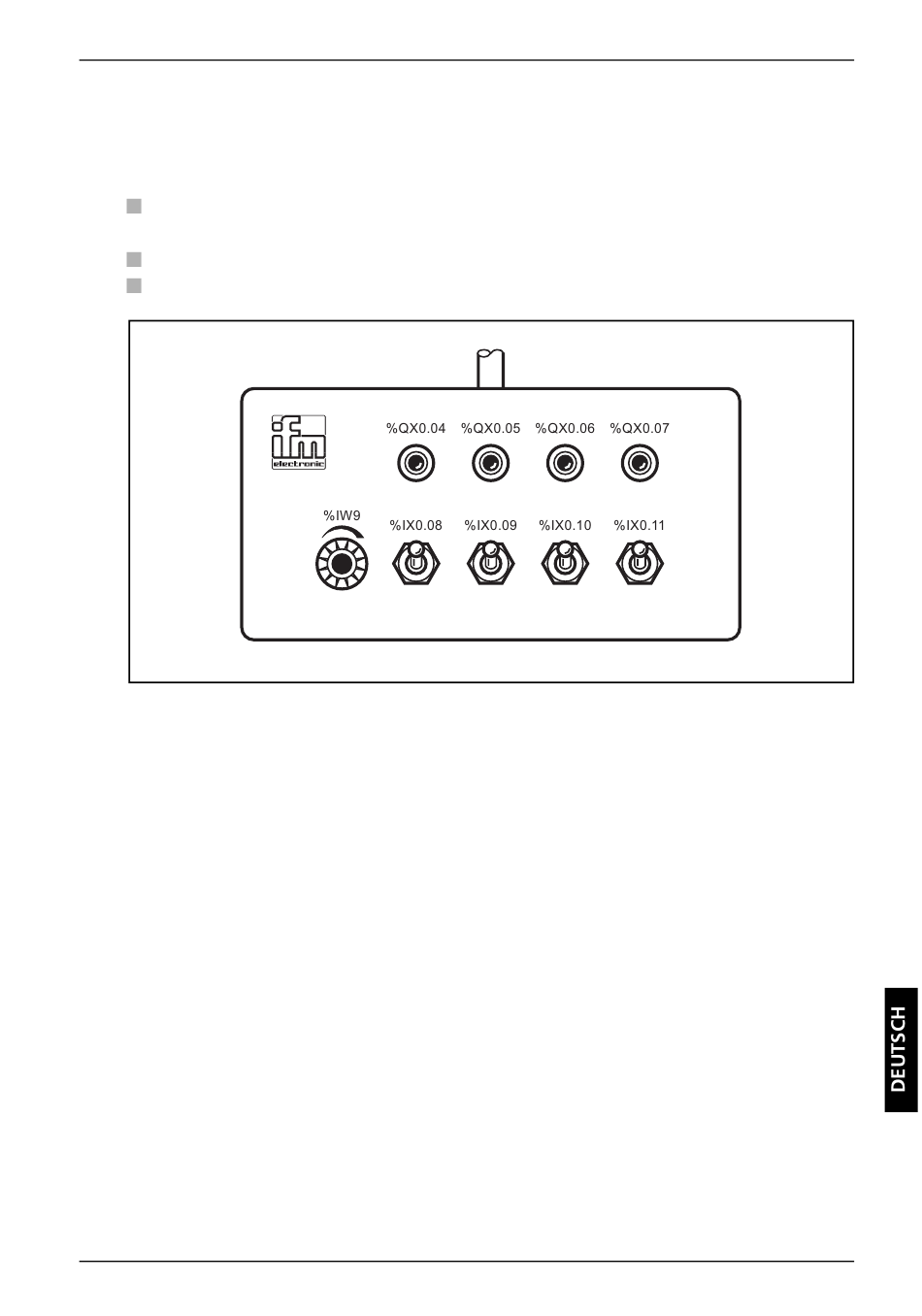

Zum Testen der beigefügten oder selbsterstellten Projekt-Applikationen ist die
I/O-Simulatorbox ausgestattet mit ...
4 Miniatur-Kippschalter zur Simulation der Digitaleingänge
(Ein / Aus / Taster Ein)
1 Potentiometer, 10 kΩ linear, zur Simulation eines Analogeingangs
4 Glimmlampen, gelb, zur Simulation der Ausgänge
Betriebsspannung [V
Die Eingänge (Schalter bzw. Poti) bzw. Ausgänge (Glimmlampen) sind mit den
Nummern der belegten IEC-1131 Adressen bezeichnet.
Belegung
Schalter
Schalter
Schalter
Schalter
Lampe
Lampe
Lampe
Lampe
Poti
All manuals and user guides at all-guides.com
] der I/O-Simulatorbox: 10 ... 30 V DC
BB
IEC-Adresse
Anschluss Steuerung
%IX0.08
44 (Binäre Eingänge Low-Side)
%IX0.09
45
%IX0.10
46
%IX0.11
47
%QX0.04
36 (Binäre Ausgänge High-Side)
%QX0.05
54
%QX0.06
17
%QX0.07
53
%IW9
08 (Analoger Eingang Low-Side)
-
R 360
