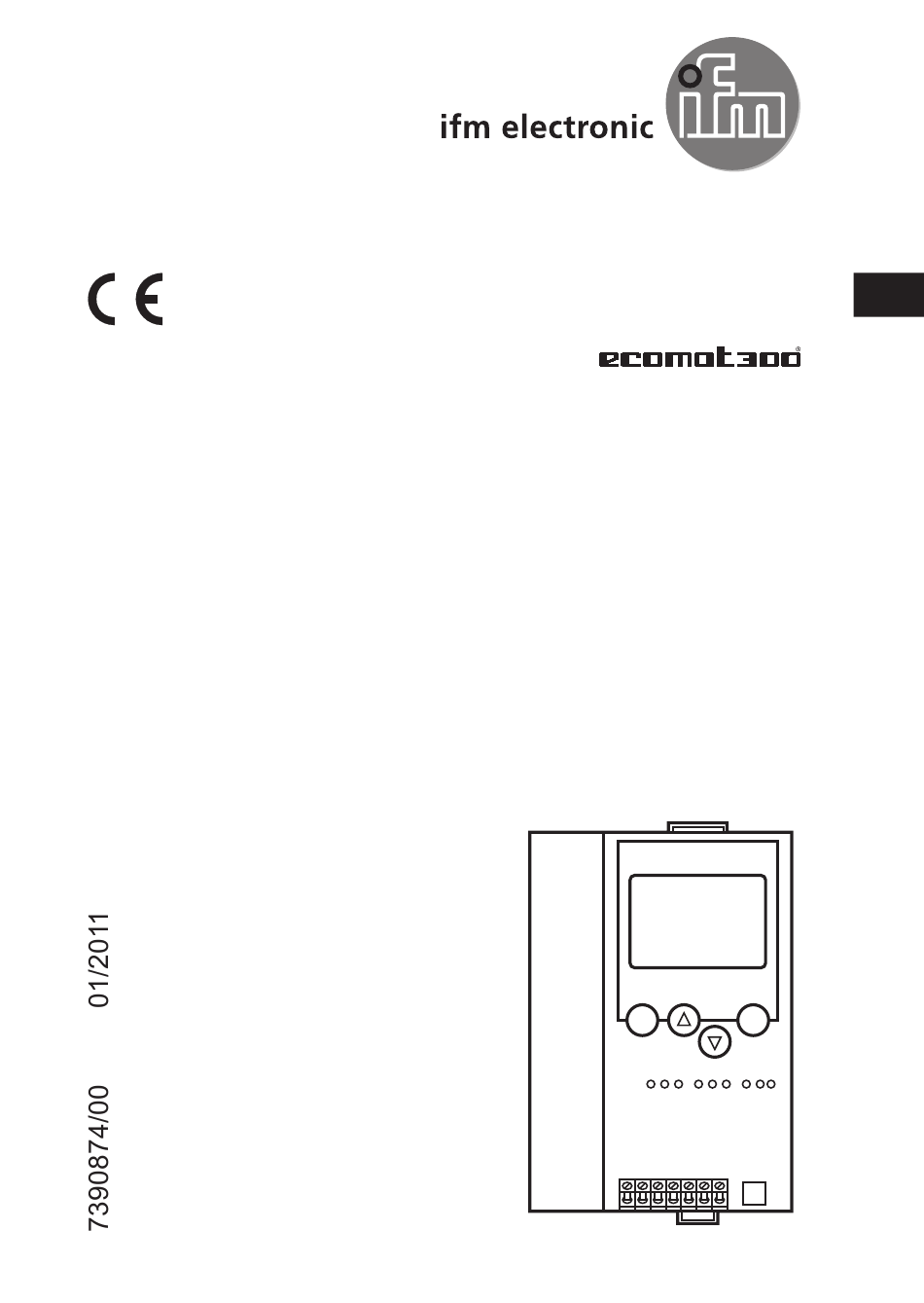

- Seite 1 Montageanleitung AS-i Controller AC1357 AC1358 ...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 1�1 Programmierschnittstelle RS232C ����������������������������������������������������������������3 1�2 Ethernet Programmierschnittstelle ����������������������������������������������������������������3 2 Montage ���������������������������������������������������������������������������������������������������������������3 3 Elektrischer Anschluss �����������������������������������������������������������������������������������������4 4 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������4 4�1 LED-Anzeigen und Anschlussbelegung ��������������������������������������������������������5 4�2 Kontrasteinstellung ����������������������������������������������������������������������������������������6 5 Betrieb �����������������������������������������������������������������������������������������������������������������6 6 Menü-Übersicht ���������������������������������������������������������������������������������������������������7 6�1 Passwort ��������������������������������������������������������������������������������������������������������7 6�2 Menü-Navigation �������������������������������������������������������������������������������������������8... -
Seite 3: Bestimmungsgemäße Verwendung
1 Bestimmungsgemäße Verwendung • Der Controller integriert einen oder zwei AS-i Master (AC1357 / AC1358, beide nach AS-i-Version 3�0), eine Kleinsteuerung und eine Ethernet-Schnittstelle� • Er steuert den Datenaustausch zur Sensor- / Aktuator-Ebene� • Er verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvorverar- beitung)�... -
Seite 4: Elektrischer Anschluss
(Klemme FE) und Gerät-Erdanschluss her� Versorgen Sie den Controller mit einer Spannung von 24 V DC (20���30 V PELV), z� B� aus dem 24 V Netzteil DN3011 der ifm electronic� Der Anschluss erfolgt an den Klemmen +24 V und 0 V� 4 Bedien- und Anzeigeelemente Sie werden durch Diagnose-LEDs über den Zustand der Master (1 Master bei... -
Seite 5: 4�1 Led-Anzeigen Und Anschlussbelegung
4.1 LED-Anzeigen und Anschlussbelegung ASI2 ASI1 1: Display 2: Einstelltasten 3: LEDs (ASI2 nur bei AC1358) 4: Ethernet-Schnittstelle 5: RS232C-Schnittstelle... -
Seite 6: 4�2 Kontrasteinstellung
4.2 Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit -Taste (Darstellung ist zu hell) bzw� der -Taste (��� zu dunkel) verstellen� MENU USER MENU USER Kontrast erhöhen Kontrast verringern 5 Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z�... -
Seite 7: Menü-Übersicht
6 Menü-Übersicht Sie erreichen das Hauptmenü, indem Sie im Startdisplay die linke Taste „MENU“ drücken� MENU USER Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drücken� Drücken Sie die Tasten gleichzeitig, MENU USER um zwischen deutschem und eng- lischem Menü... -
Seite 8: 6�2 Menü-Navigation
6.2 Menü-Navigation Durch Drücken der linken Taste im Startdisplay (AS-i Fehler Diagnose) wird das Hauptmenü dargestellt� Mit den beiden mittleren Tasten kann durch das Menü geblättert werden� Quick Setup (Zusammenfassung der Menüpunkte für eine Basiskonfigu- ration) „Teach in“ der aktuellen AS-i Konfiguration (alles projek- tieren) Einstellungen der Feldbus-Schnittstelle (optional) SPS Setup... - Seite 9 Diagnose (Diagnose der angeschlossenen AS-i Netze) Zählen der AS-i Spannungseinbrüche seit dem Einschal- ten des Controller Zählen der AS-i Konfigurationsfehler seit dem Einschal- ten des Controller Fehlerrate der AS-i Telegramme des angeschlossenen AS-i Systems prüfen Anzeige der Anzahl angeschlossener AS-i Slaves und der Zyklen pro Sekunde Liste der AS-i Slaves mit Telegrammfehlern seit dem Einschalten des Controller...
- Seite 10 Slave Info (Ausführliche Informationen zu den angeschlossenen AS-i Slaves) Anzeige der digitalen bzw� analogen Ein- /Ausgänge der angeschlossenen AS-i Slaves Anzeige der Parameter der angeschlossenen AS-i Slaves Anzeige der ID- und IO-Codes der angeschlossenen AS-i Slaves Anzeige der Übertragungsfehler zu den angeschlossenen AS-i Slaves Slave Setup (Einstellungen an den angeschlossenen AS-i Slaves)
