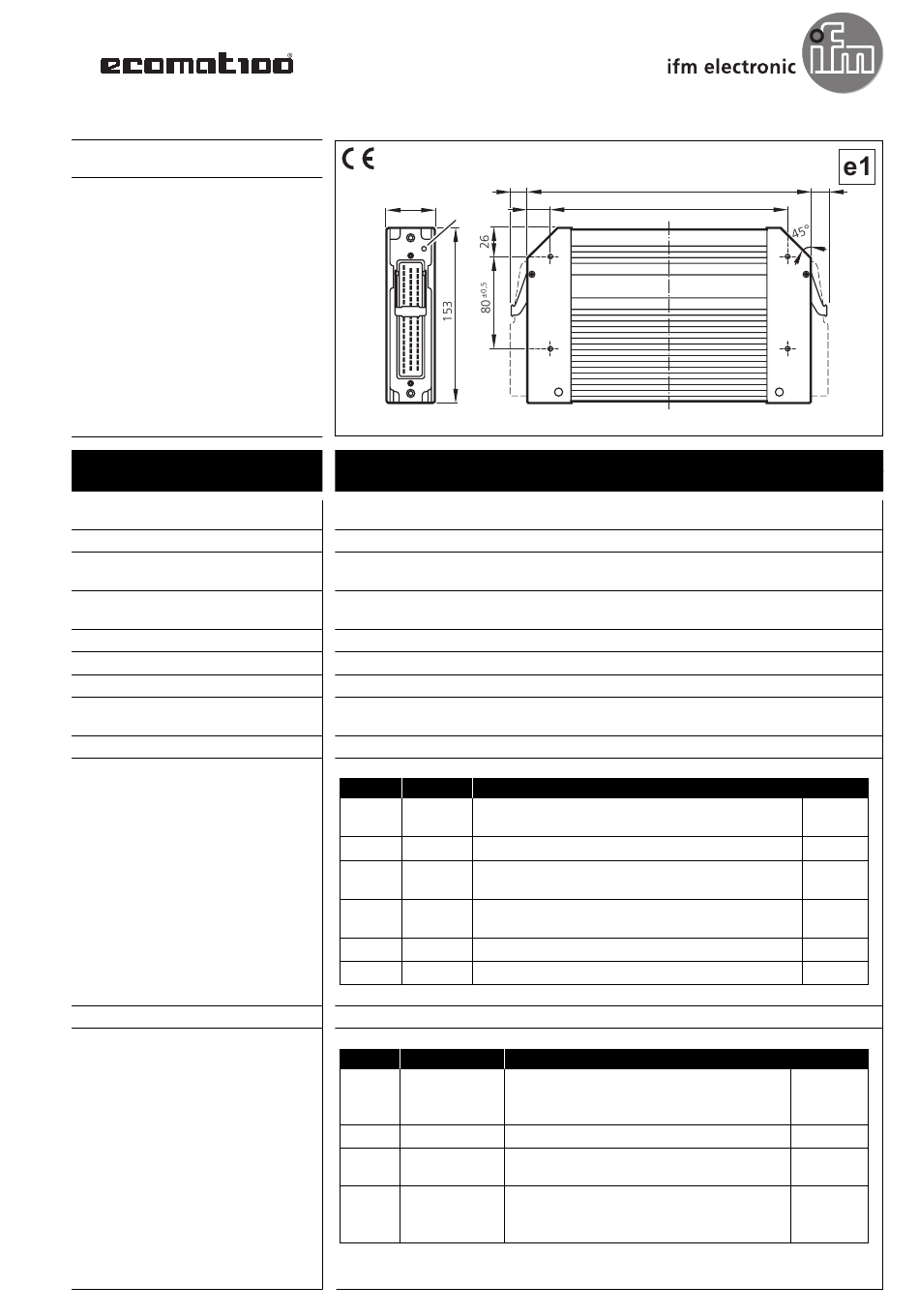

IFM Electronic Ecomat100 CR0200 Bedienungsanleitung

Steuerungssysteme
CR0200
Mobilsteuerung
ExtendedController
2 Steuerungseinheiten
mit insgesamt
80 Ein-/Ausgängen
Programmierung
nach IEC 61131-3
Betriebsspannung
10...32 V DC
Technische Daten
Gehäuse
Maße (H x B x T)
Montage
Anschluss
Gewicht
Gehäuse-/Lagertemperatur
Schutzart
Ein-/Ausgangskanäle
gesamt
Eingänge
mögliche Konfigurationen
*) nur positive Gebersignale diagnosefähig
Ausgänge
mögliche Konfigurationen
Abkürzungen
A = analog
B = binär High-Side
H
B = binär Low-Side
L
FRQ/CYL = Frequenzeingänge
I = Impuls High-Side
H
I = Impuls Low-Side
L
PWM = Pulsweitenmodulation
PWM = stromgeregelter Ausgang
I
%IWx = IEC-Adresse für analogen Eingang
%IX0.xx = IEC-Adresse für binären Eingang
%QX0.xx = IEC-Adresse für binären Ausgang
ifm electronic gmbh • Teichstraße 4 • 45 127 Essen
43
LED
Steuerung als Black-Box-System
zur Realisierung eines zentralen oder dezentralen Systemaufbaus
geschlossenes, abgeschirmtes Metallgehäuse mit Flanschbefestigung
Schraubbefestigung mit 4 Stk. M5xL nach DIN 7500 bzw. DIN 7984
Einbaulage waagerecht liegend oder senkrecht stehend auf Montagewand
2 Anschlussstecker 55-polig, verriegelt, verpolsicher, Typ AMP oder Framatome
Kontakte AMP-Junior-Timer, Crimp-Anschluß 0,5/2,5 mm²
– 40...85 °C (lastabhängig) / – 40...85 °C
IP 67 (bei gestecktem Stecker mit Einzeladerabdichtung, z.B. EC2084)
max. 2 x 40 (die zur Verfügung stehende Anzahl ist abhängig
von der Anschlussbelegung und der Konfiguration der Steuerung
max. 2 x 40 (entspr. 0 Ausgänge)
Anzahl Signal Ausführung
2 x 8 digital für positive Gebersignale, diagnosefähig
analog 0...10/32 V DC, 0/4...20 mA oder ratiometrisch
oder
2 x 8 digital für positive Gebersignale
2 x 4 digital für positive Gebersignale, diagnosefähig
Frequenz max. 50 kHz
oder
2 x 4 digital für positive/negative Gebersignale, diagnosefähig
Frequenz max. 1 kHz
oder
2 x 8 digital für positive/negative Gebersignale, diagnosefähig
2 x 8 digital für positive Gebersignale, diagnosefähig
max. 2 x 24 (entspr. 2 x 16 Eingänge)
Anzahl Signal
2 x 8 digital
PWM
oder
stromgeregelt
oder
2 x 8 digital
2 x 4 digital
PWM
oder
2 x 4 digital
Technische Änderungen behalten wir uns ohne Ankündigung vor!
±1
247
15
20 206,5
153 x 247 x 43 mm
1,6 kg
Ausführung
plusschaltend (High-Side), diagnosefähig
PWM-Frequenz 20...250 Hz
0,1...4 A
plusschaltend (High-Side), diagnosefähig
plusschaltend (High-Side), diagnosefähig
PWM-Frequenz 20...250 Hz
plus-/minusschaltend (High-/Low-Side),
diagnosefähig
(auch als H-Brücke nutzbar)
15
±1
B
L
A
B
L
B
L
I
L
*
B
L/H
I
L
*
B
L/H
B
L
B
H
PWM
PWM
I
B
H
B
H
PWM
B
H/L
H-Bridge
CR0200 / Seite 1 23.06.2008
