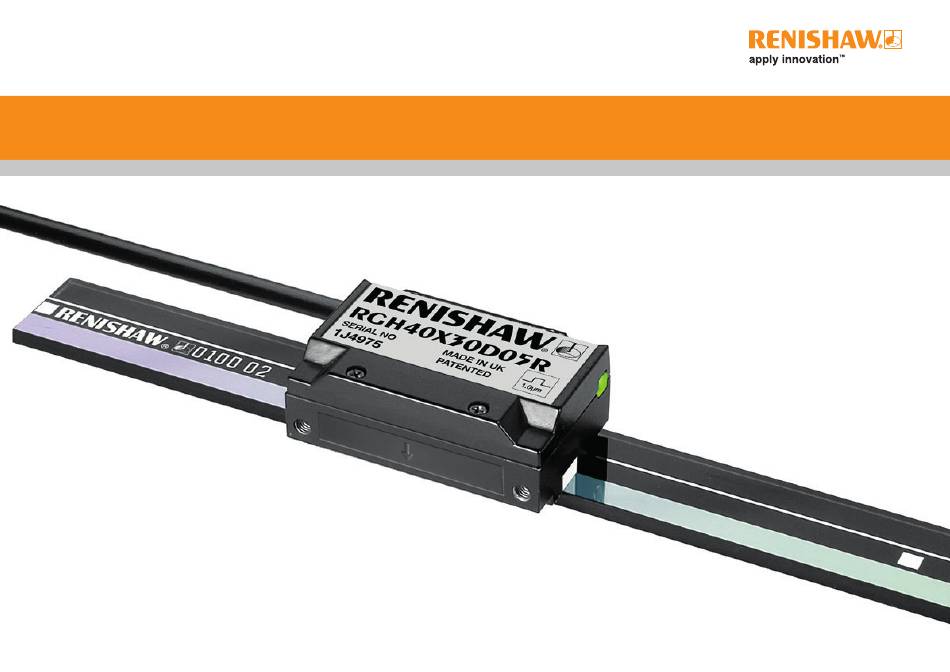

- Seite 1 Installationshandbuch M-9550-9024-01-A RGH40 RGS40-G Wegmesssystem...
- Seite 2 Inhalt Produktkonformität Lagerung und Handhabung Installationszeichnung für RGH40 Abtastkopf Installationszeichnung für RGS40-G Glasmaßstab (Montage durch Kleben) Installation durch Klebemontage Installationszeichnung für RGS40-G Glasmaßstab (Montage durch Klemmung) Installation durch Klemmung Installation des Referenzmarkengebers Installation des Endschalters Abtastkopfmontage und -installation Referenzmarkeneinstellung Endschalter...
- Seite 3 Produktkonformität Renishaw plc erklärt, dass der RGH40 den geltenden Normen und Vorschriften entspricht. Renishaw stellt Die Verpackung unserer Produkte enthält folgende Materialien und kann recycelt werden. Ihnen auf Wunsch gerne eine Kopie der EG-Konformitätserklärung zur Verfügung. Verpackungsteil Material ISO 11469 Recyclinghinweis FCC-Konformität...
- Seite 4 Schutz gegen das Eindringen von Kühlmittel oder Öl vorgesehen werden. N-Heptan Azeton Chlorinierte COCH Lösungsmittel Propan-2-ol CHOHCH Methylalkohol Lagerung Betrieb Luftfeuchtigkeit System System 95% relative +70 °C +55 °C Luftfeuchtigkeit -20 °C 0 °C (nicht kondensierend) nach EN 60068-2-78 RGH40 RGS40-G Installationshandbuch...
- Seite 5 Installationszeichnung für RGH40 Abtastkopf Abmessungen und Toleranzen in mm R>50 Dynamischer Biegeradius Pfeil gibt die Vorwärtsrichtung des (Rollwinkel ±1°) R>10 Statischer Biegeradius Abtastkopfes in Bezug auf die Referenzmarkengeber Maßverkörperung an 0,13 (A-9531-0250) † 2 Montagebohrungen M3 x 9,5 tief 20,7 mind.
- Seite 6 Montage mit Anschlagkante (A-9531-0251) RGG-2, 2-Komponenten-Epoxyharzkleber, normalerweise an der Doppelseitiges Klebeband gewünschten Position für den Bezugspunkt des Maßstabs Maßstablänge L (mm) 1010 Messlänge ML (mm) 1000 Empfohlene Anzahl an Führungsstiften Ein doppelseitiges Klebeband wird mit allen Maßstäben geliefert RGH40 RGS40-G Installationshandbuch...
- Seite 7 Anschlagkante an und drehen Sie ihn auf die Installationsfläche. Anschließend von Hand noch einmal fest andrücken. Warten Sie 24 Stunden, bis der Epoxidkleber vollständig getrocknet ist, reinigen Sie den Maßstab dann mit den Reinigungstüchern (A-9523-4040) von Renishaw oder einem sauberen, trockenen, faserfreien Tuch. RGH40 RGS40-G Installationshandbuch...
- Seite 8 Montage mit Anschlagkante (A-9531-0251) Der Referenzklemmensatz enthält: 1 Referenzklemme Maßstablänge L (mm) 1010 1 Referenzklammer-Abstandlehre 2 Montageklammern Messlänge ML (mm) 1000 (Zusätzliche Montageklammern sind bestellbar - Art. Nr. A-9550-0062) Empfohlene Anzahl an Führungsstiften 3 Schrauben 2 einzelne IPA-Reinigungstücher RGH40 RGS40-G Installationshandbuch...
- Seite 9 (siehe „Lagerung und Handhabung“). Führungsstifte 1-2 mm Montagekante 1-2 mm Stellen sie sicher, dass sich der Maßstab ausdehnen Säubern Sie den Maßstab mit den Reinigungstüchern und zusammenziehen kann. (A-9523-4040) von Renishaw oder einem sauberen, trockenen, faserfreien Tuch. RGH40 RGS40-G Installationshandbuch...
- Seite 10 Geschraubte oder geklebte Endschaltergeber sind erhältlich. Bezüglich der Geberpositionierung bitte die HINWEIS: Es wird empfohlen, bei jedem Einschaltvorgang eine Bezugspunktbestimmung durchzuführen, Installationszeichnung zum RGH40 Abtastkopf und die Installationszeichnungen zum RGS40-G Maßstab zu Hilfe nehmen. um sicherzustellen, dass der richtige Bezugspunkt erfasst wird.
- Seite 11 Ausgangssignale (analog) * Unidirektionaler Betrieb der Referenzmarke RGH40A 1 Vss analog 15-pol. 12-pol. 12-pol. as RGH40 Referenzmarkensignal ist nur in einer Verfahrrichtung wiederholgenau. SUB-D 16-pol. Funktion Signal Farbe Rundstecker Rundkupplung Stecker Zwischenstecker Manche Steuerungen erzeugen ein Fehlersignal, wenn sie unterschiedliche Referenzmarkenpositionen in Vorwärts- und Rückwärtsrichtung erkennen.
- Seite 12 Alarmkanal E- (Option 05) oder Leitungstreiber Tri-State (Option 06) auf einer maximalen Kabellänge von 3 m und einer Mindestspannungsversorgung von 5 V am Abtastkopfstecker. Analoger Abtastkopf 15-pol. SUB-D Stecker (Bestellcode D) Zwischenstecker (Bestellcode X) RGH40A - 8 m/s (-3dB) RGH40 RGS40-G Installationshandbuch...
- Seite 13 Ausgangssignale Äußere Schirmung Informationen zur Verwendung von Verlängerungskabeln erhalten Sie von Renishaw. WICHTIG: Der äußere Schirm sollte mit der Maschinenerde (Feldmasse) verbunden werden. Der innere Schirm sollte nur an der Folgeelektronik mit dem 0-V-Anschluss verbunden werden. Es ist darauf zu achten, dass der innere und äußere Schirm voneinander isoliert sind. Falls der innere und der äußere Schirm miteinander verbunden sind, führt dies zu einem Kurzschluss zwischen 0 V und der Erde, was elektrisches Rauschen bewirken kann.
- Seite 14 Spannung Je höher die Signalstärke, desto länger an X sind die High-Pegel. Bei einer Signalstärke >70% beträgt X durchgehend 5V. Signalstärke 70% 100% Länge des Auslösemag- Länge des Auslösemagneten neten † Invertiertes Signal aus Übersichtsgründen nicht dargestellt RGH40 RGS40-G Installationshandbuch...
- Seite 15 55 Hz bis 2000 Hz, 3 Achsen Masse Abtastkopf 50 g Kabel 38 g/m Kabel 12-adrig, doppelt geschirmt, Außendurchmesser 4,5 ±0,2 mm. Dyn. Beanspruchung >20 x 10 Zyklen bei einem Biegeradius von 50 mm. Die Abtastköpfe der Serie RGH40 wurden gemäß den einschlägigen EMV-Normen entwickelt. Für eine vollständige EMV-Konformität müssen sie vorschriftsmäßig installiert werden. Besondere Aufmerksamkeit muss dabei der elektrischen Schirmung und Erdung gelten. RGH40 RGS40-G Installationshandbuch...
- Seite 16 Weltweite Kontaktinformationen finden Sie auf unserer Website www.renishaw.de/Renishaw-Weltweit RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Marken von Renishaw plc im Vereinigten Königreich und anderen Ländern. *M-9550-9024-01* apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw Produkten und Technologien sind Schutzmarken von Renishaw plc und deren Niederlassungen.
