Inhaltszusammenfassung für Renishaw RGH24

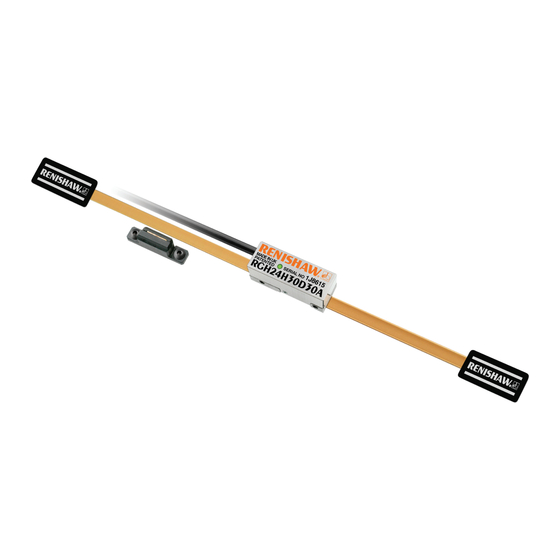

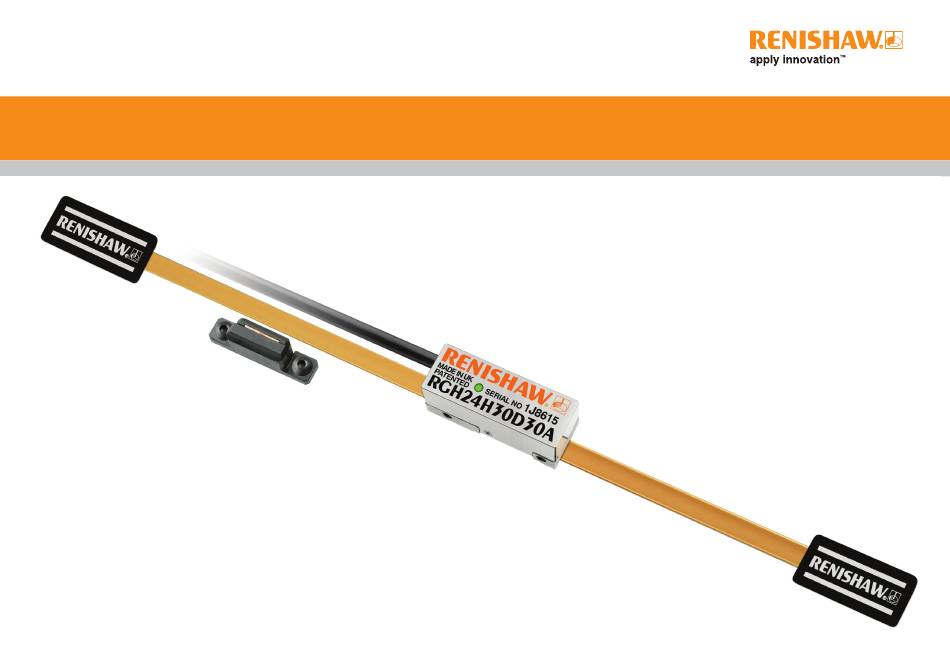

- Seite 1 Installationshandbuch M-9541-9110-02-B RGH24 RGS20 Wegmesssystem RSLM hochgenaues Wegmesssystem...
- Seite 2 Inhalt Produktkonformität Lagerung und Handhabung Installationszeichnung für RGH24 Abtastkopf Installationszeichnung für RGS20 Maßband Maßbandinstallation Endklemmen Installation von Referenzmarken- und Endschaltergebern Abtastkopfmontage und -installation Referenzmarkeneinstellung Endschalter Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen Maßband-Spezifikationen RGH24 RGS20 Installationshandbuch...
- Seite 3 Produktkonformität Renishaw plc erklärt, dass Produkte der Baureihe RGH24 den geltenden Normen und Vorschriften Die Verpackung unserer Produkte enthält folgende Materialien und kann recycelt werden. entsprechen. Eine Kopie der EG-Konformitätserklärung erhalten Sie auf unserer Website unter Verpackungsteil Material ISO 11469 Recyclinghinweis www.renishaw.de/productcompliance.
- Seite 4 Lagerung Betrieb Luftfeuchtigkeit System System 95% relative Luftfeuchtigkeit Minimaler Biegeradius +70 °C +55 °C (nicht kondensierend) −20 °C 0 °C nach BS EN 60068-2-78:2013 RGS20 – 100 mm HINWEIS: Vergewissern Sie sich, dass das Klebeband auf der Außenseite des Biegeradius angebracht ist. RGH24 RGS20 Installationshandbuch...
- Seite 5 Installationszeichnung für RGH24 Abtastkopf Abmessungen und Toleranzen in mm −0,1 Pfeil gibt die Vorwärtsrichtung des +0,2 Abtastkopfes in Bezug auf das † Siehe Hinweis Maßband an Befestigungsschrauben M3 × 0,5 × 8 Einstell-LED 15,8 9,5 6,2 11,9 Alternative 12,8 Montagefläche 13,5 (Gierwinkel ±0,5°)
- Seite 6 >10 0,2 / 100 F = Bewegungsachse Maßbandlänge (ML + 40) Gesamtlänge (ML + 70) HINWEIS: Die Oberflächenrauheit der Maßbandinstallationsfläche muss ≤3,2 Ra betragen. Die Parallelität der Maßbandoberfläche zur Bewegungsachse (Schwankung des Abtastkopfabstands) muss innerhalb von 0,05 mm liegen. RGH24 RGS20 Installationshandbuch...
- Seite 7 Maßbandinstallation Endklemmen Die Montagehilfe A-9541-0124 ist speziell für RGH24 Abtastköpfe und RGS20-S Maßbänder konzipiert. Zur Befestigung der RGS Maßbänder von Renishaw steht ein Endklemmensatz (A-9523-4015) zur Verfügung. Planen Sie genügend Zeit für die Temperaturangleichung von Maßband und Installationsfläche ein. WICHTIG: Endklemmen sollten verwendet werden, um die Positionsstabilität des Maßbands und die Wiederholgenauigkeit der Referenzmarke sicherzustellen.
- Seite 8 LED nicht sichtbar ist. Ausgang bei Bestellung auswählen. Die externe LED blinkt bei <20% Signal kontinuierlich rot HINWEIS: Der Endschalterausgang ist beim analogen RGH24 bzw. den Optionen 60, 61 und 62 des digitalen RGH24 nicht verfügbar. RGH24 RGS20 Installationshandbuch...
- Seite 9 Ausgangssignale Geschwindigkeit Digitale Abtastköpfe RGH24 D, X, Z, W, Y, H, I, O RS422A digital Abtastköpfe mit ungetaktetem Ausgang 9-pol. SUB-D 15-pol. SUB-D Funktion Signal Farbe Stecker Stecker Maximale Kopftyp Geschwindigkeit Minimale empfohlene Zählereingangsfrequenz (MHz) Spannungsversorgung Braun 7, 8 (m/s) Weiß...
- Seite 10 220 pF Grün A B Z Q + Folgeelektronik Rote / grüne LED − Grün = 120 Ω 120 Ω Kabel Z – A B Z Q − 220 pF Standard RS422A Leitungsempfänger-Schaltung Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen. RGH24 RGS20 Installationshandbuch...
- Seite 11 Auslösemagnet: A-9541-0037 oder A-9531-0250 Auslösemagnet: A-9531-0037 oder A-9531-0250 Endschalter Asynchroner Puls Wiederholgenauigkeit <0,1 mm typisch HINWEIS: RGH24 Abtastköpfe sind mit Referenzmarken- oder Endschalterkennung erhältlich. Ausgang bei Bestellung auswählen. Länge des Auslösemagneten Auslösemagnet: A-9541-0040 oder A-9531-0251 HINWEIS: Endschalterausgang nicht bei Abtastköpfen mit Option 60, 61 und 62 erhältlich.
- Seite 12 Die Abtastköpfe der Serie RGH24 wurden gemäß den einschlägigen EMV-Normen entwickelt. Für eine vollständige EMV-Konformität müssen sie vorschriftsmäßig installiert werden. Besondere Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. Renishaw empfiehlt die Verwendung eines doppelt geschirmten Kabels zum Anschluss des RGH24 JST, wie bei den Kabelvarianten des RGH24 vorgesehen. RGH24 RGS20 Installationshandbuch...
- Seite 13 Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Marken von Renishaw plc im Vereinigten Königreich und anderen Ländern. apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw Produkten sind Schutzmarken Artikel-Nr.: M-9541-9110-02-B...
