Inhaltszusammenfassung für Renishaw RGS20

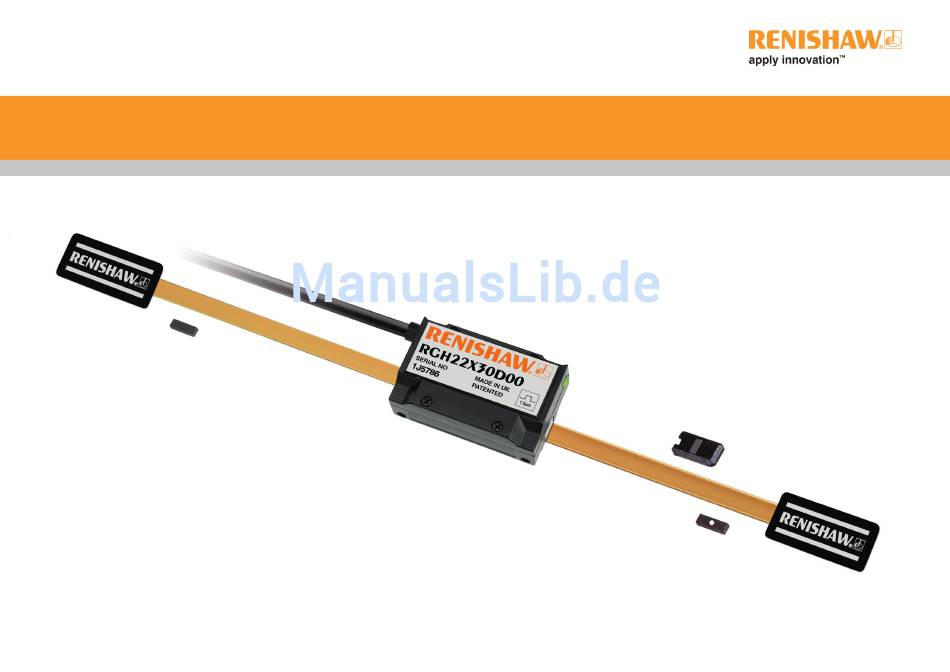

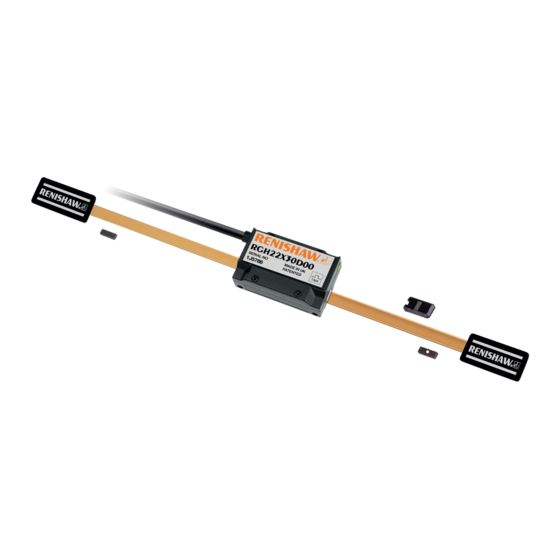

- Seite 1 Installationshandbuch M-9531-9819-01-A RGH22 RGS20 Wegmesssystem...
-
Seite 2: Inhaltsverzeichnis
Inhalt Produktkonformität Lagerung und Handhabung Installationszeichnung für RGH22 Abtastkopf Installationszeichnung für RGS20 Maßband Maßbandinstallation Endklemmen Installation von Referenzmarken- und Endschaltergebern Abtastkopfmontage und -installation Referenzmarkeneinstellung Endschalter Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen Maßband-Spezifikationen RGH22 RGS20 Installationshandbuch... -
Seite 3: Produktkonformität
Konformität gewährleisten zu können, muss diese Einheit mit geschirmten Kabeln verwendet werden. RoHS-Konformität Erfüllt die RoHS-Richtlinie 2011/65/EU. Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, Weitere Informationen dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung Nähere Informationen zur Baureihe RGH22 sind dem Datenblatt zum RGH22 Messsystem... -
Seite 4: Lagerung Und Handhabung
System 95% relative Luftfeuchtigkeit +70 °C +55 °C (nicht kondensierend) -20 °C 0 °C nach EN 60068-2-78 Minimaler Biegeradius RGS20 – 100 mm HINWEIS: Vergewissern Sie sich, dass das Klebeband auf der Außenseite des Biegeradius angebracht ist. RGH22 RGS20 Installationshandbuch... -
Seite 5: Installationszeichnung Für Rgh22 Abtastkopf
Ø4,7 (Nickwinkel ± 1°) 10,6 Abtastkopfabstand Abstand zwischen 0,8 ± 0,1 Abtastkopf und Maßband † Werte gemessen vom Installationsuntergrund. Alternative Montageflächen ‡ Die empfohlene Einschraubtiefe beträgt 5 mm. Das empfohlene Drehmoment liegt zwischen 0,5 und 0,7 Nm. RGH22 RGS20 Installationshandbuch... -
Seite 6: Installationszeichnung Für Rgs20 Maßband
Installationszeichnung für RGS20 Maßband Abmessungen und Toleranzen in mm Gesamtlänge (ML + 70) Maßbandlänge (ML + 40) Optionaler geschraubter Positionsbereich des Referenzmarkengebers Referenzmarkengeber (A-9531-0287) >3 >3 >5 >5 0,2/100 F = Bewegungsachse P-Endschalter Q-Endschalter (RGS20-S) <10 <10 (RGS20-P) Messlänge (ML) -
Seite 7: Maßbandinstallation
Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie Referenzmarken- und Endschaltermagnete anbringen. Die RGA22G Montagehilfe für Maßband (A-9531-0239) wurde speziell für die Installation des RGS20-S Endklemmen Maßbands zur Verwendung mit dem RGH22 Abtastkopf entwickelt. Bei der Installation des RGS20-P Maßbands bitte den Führungsblock für die Maßbandmontage (A-9531-3528) verwenden. -
Seite 8: Installation Von Referenzmarken- Und Endschaltergebern
Orangefarbene Referenzmarkengeber Abstandlehre oder Referenzmarken stellen für den Abtastkopf einen wiederholgenauen „Bezugspunkt“ dar. blaue Abstandlehre Geber sind zum Verschrauben oder Aufkleben erhältlich (siehe unten). 0,8 ± 0,1 mm Abstand A-9531-0250 A-9531-0287 Geklebter Geschraubter Referenzmarkengeber Referenzmarkengeber Grün Orange RGH22 RGS20 Installationshandbuch... -
Seite 9: Referenzmarkeneinstellung
15-pol. SUB-D Stecker (Bestellcode D) 12-pol. Rundstecker (Bestellcode R) Orange Erloschen Endschalter Zwischenstecker (Bestellcode X) Die Endschaltererkennung ist von anderen Abtastkopffunktionen völlig unabhängig - das Signal wird nur dann ausgegeben, wenn der Abtastkopf über dem Endschaltergeber positioniert wird. RGH22 RGS20 Installationshandbuch... -
Seite 10: Geschwindigkeit
Optionen Zählereingangsfrequenz (MHz) Y und S 15-pol. SUB-D Stecker (Bestellcode L) 12-pol. Rundstecker (Bestellcode V) (0,1 µm) (50 nm) 0,35 0,15 Analoge Abtastköpfe RGH22A und B – 4 m/s (-3dB) 12-pol. Rundkupplung (Bestellcode W) Zwischenstecker (Bestellcode X) RGH22 RGS20 Installationshandbuch... -
Seite 11: Elektrische Anschlüsse
P Q V Standard RS422A Leitungsempfänger-Schaltung. Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen. R so groß wählen, dass 20 mA nicht überschritten werden. Nur bei Alarmkanal E für einen ausfallsicheren Betrieb erforderlich. Alternativ ein Relais oder einen Optokoppler verwenden. RGH22 RGS20 Installationshandbuch... -
Seite 12: Ausgangsspezifikationen
Auslösemagnet A-9531-0251, A-9531-2052 oder A-9531-2054. Richtungskennende Endschalter nur bei Optionen ohne Stecker, 15-pol. Stecker D Durch differenziell übertragene Signale erzwungener hochohmiger Zustand für >20 ms, wenn ein oder Zwischenstecker X verfügbar. Alarmzustand vorliegt. † Invertierte Signale sind aus Übersichtsgründen nicht dargestellt. RGH22 RGS20 Installationshandbuch... - Seite 13 Je höher die Signalstärke, desto länger sind -18° 108° Installationstemperatur und über eine Geschwindigkeit die High-Pegel. 0° von < 250 mm/s beibehalten. Bei einer Signalstärke >70% beträgt V durchgehend 5 V. Auslösemagnet A-9531-0250 oder A-9531-0037 Signalstärke 100% RGH22 RGS20 Installationshandbuch...
-
Seite 14: Allgemeine Spezifikationen
