Datenverbindung
Für die Steuerung des Gerätes per DMX benötigen Sie eine Datenverbindung.
Das Gerät ist mit 3- und 5-poligen XLR-Verbindern für den DMX-Datenein-
und –ausgang ausgestattet.
In einer Datenlinie dürfen bis zu 32 Geräte verbunden werden. Die Zahl der
Geräte in einer 512-kanaligen DMX Linie ist durch die Zahl der Kanäle, die das
Gerät belegt, begrenzt. Für die unabhängige Steuerung der Geräte muss
jedem Gerät ein Adressbereich zugewiesen werden. Geräten, die sich
identisch verhalten sollen, kann der selbe Adressbereich zugewiesen werden.
Wenn Sie mehr Geräte oder Gruppen unabhängig steuern wollen und die
Grenzen erreicht sind, benötigen Sie zusätzliche DMX Linien oder eine
Aufteilung der DMX Linie in parallele Linien.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
Verwenden Sie abgeschirmte twisted-pair- Kabel, die der Norm RS-485
entsprechen. Mikrophonkabel können die Daten über längere Strecken nicht
zuverlässig übertragen. 24 AWG- Leitungen sind für Entfernungen bis zu 300
m geeignet. Für größere Distanzen müssen dickere Leitun-gen und / oder
Aufholverstärker eingesetzt werden. Die XLR-Verbinder sind wie folgt belegt:
Pin 1 = Schirm, Pin 2 = Data - (cold), Pin 3 = Data + (hot). Die Pins 4 und 5
der 5-poligen XLR-Verbinder werden für zusätzliche Funktionen nach DMX
512-A verwendet. Pin 4 = Data 2 - (cold), Pin 5 = Data 2 + (hot).
Eine Datenlinie wird mit einem Splitter wie z.B. dem RS-485 Splitter / Ver-
stärker von Martin aufgeteilt. Schließen Sie die Linie mit einem Abschluss-
Stecker am Datenausgang des letzten Geräts ab. Der Abschlussstecker ist ein
XLR-Stecker mit einem 120 Ohm / 0,25W- Widerstand zwischen den Pins 2
und 3. Er „saugt" das Signal auf und verhindert Reflexionen. Bei Verwendung
eines Splitters muss jede Linie abgeschlossen werden.
Anschluss der DMX Datenleitung
6. Schließen Sie den Datenausgang der Steuerung an den Dateneingang
(XLR Stecker) des ersten Gerätes der Linie an.

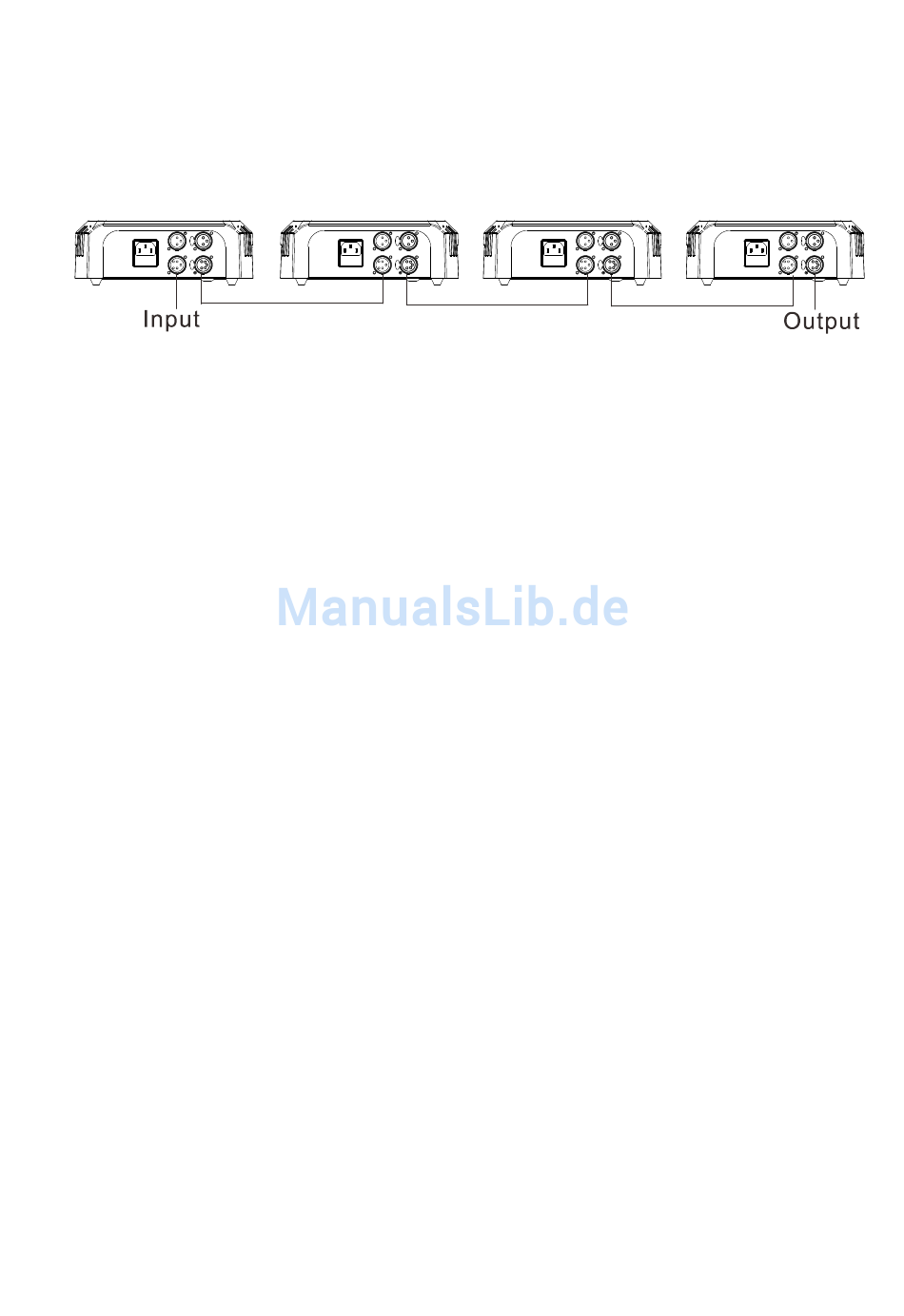

7. Verbinden Sie den DMX Ausgang des ersten Gerätes mit dem DMX Ein-
gang des nächsten Gerätes. Schließen Sie die Datenlinie mit einem Ab-
schlussstecker im Datenausgang des letzten Gerätes jeder Datenlinie ab.
RUSH™ MH 8 Mini Profile Bedienungsanleitung
13
