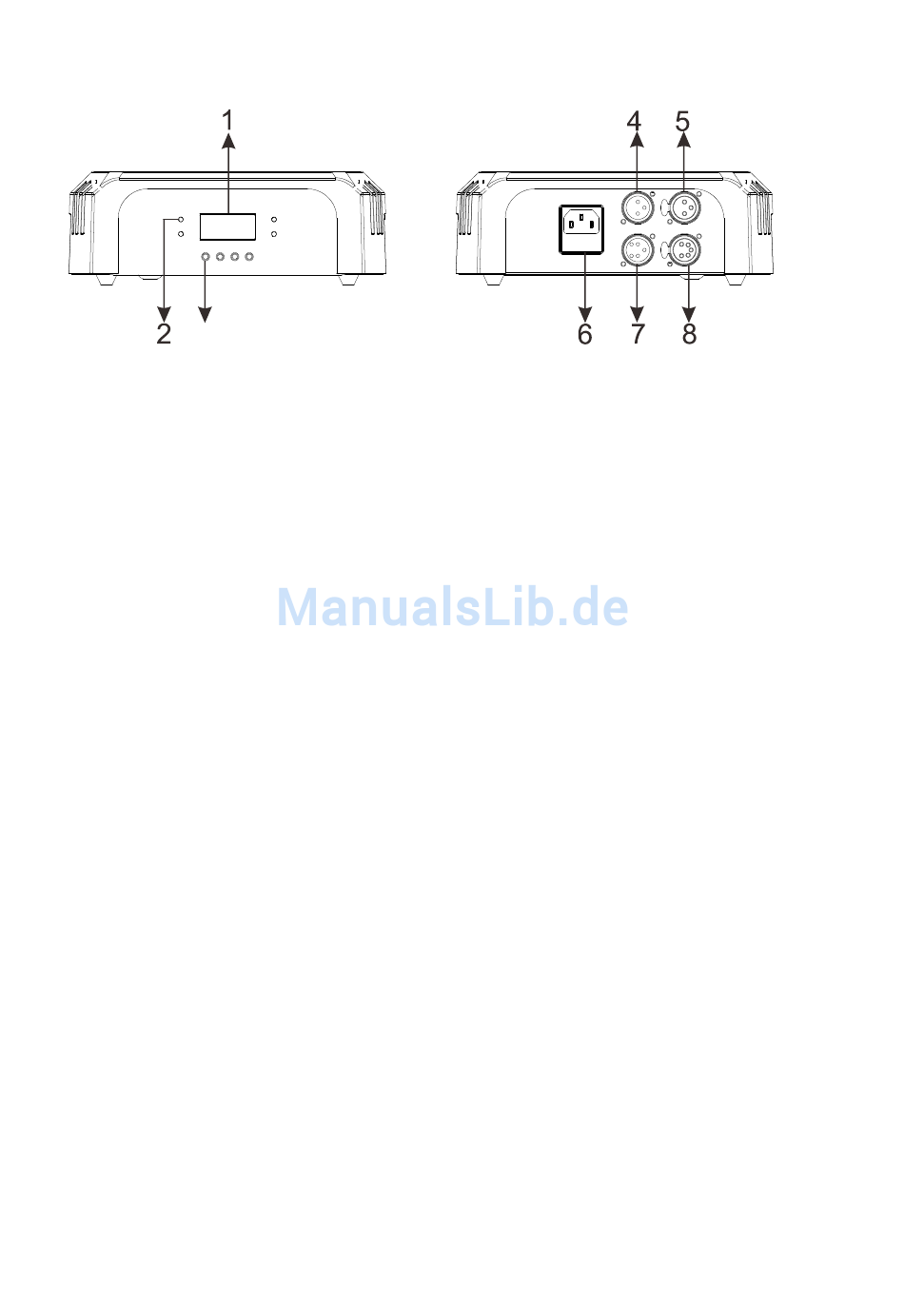

Geräteübersicht
3
1 – Display
2 – LEDs
Vier LEDs zeigen Statusinformationen an:
•
DMX: Gültiges DMX Signal erkannt.
•
SLAVE: Das Gerät befindet sich im Standalone Slave-Modus.
•
MASTER: Das Gerät befindet sich im Standalone Master-Modus.
•
SOUND: Ein Audiosignal triggert die Standalone-Sequenz.
3 – Tasten
•
MENU: Öffnet das Gerätemenü. Drücken bei geöffnetem Menü verlässt
ein Menü und kehrt zur nächst höheren Ebene zurück. Drücken und
halten, um das Menü zu schließen.
•
DOWN: Im Menü nach unten blättern.
•
UP: Im Menü nach oben blättern.
•
ENTER: Auswahl bestätigen und speichern.
4, 5, 7 und 8 – XLR DMX Ein- / Ausgang
Die 3- und 5-poligen XLR-Verbinder sind für den DMX Ein- und Ausgang
vorgesehen.
6 – Netzeingang und Sicherungshalter
Der Kaltgeräteanschluss verfügt über einen integrierten Sicherungshalter für
die träge 2,0 A Hauptsicherung. Eine Ersatzsicherung befindet sich im
Sicherungshalter.
12
RUSH™ MH 8 Mini Profile Bedienungsanleitung
