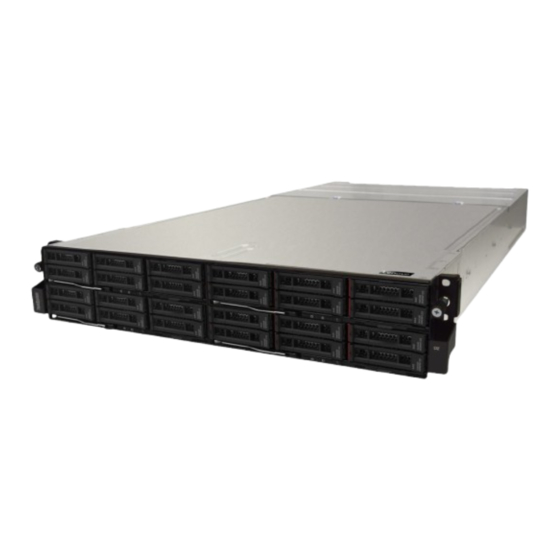

Seite 1 ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U- Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung Maschinentyp: 7X20, 7X21, 7X22 und 7X85...
Seite 2 Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihre Lösung vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup 16.
Seite 3 Controller festlegen ... . . 145 Gehäusekomponenten ..Vorderen USB-Anschluss für die Lenovo XClarity Komponenten des Rechenknotens ..
Seite 4 Index ....171 Bevor Sie sich an den Kundendienst wenden . . . 167 Servicedaten erfassen ... . 168 Support kontaktieren.
Seite 5 Rechenknoten aufnehmen kann, die für eine dichte und skalierbare Plattform für verteilte Enterprise- und hyperkonvergente Lösungen entwickelt wurden. Abbildung 1. D2 Gehäuse 7X20 und Modulares Gehäuse 7X22 Abbildung 2. Modulare 6 HE-Konfiguration 7X85 Für die Lösung besteht eine beschränkte Garantie. Weitere Informationen zur Garantie finden Sie unter: https://support.lenovo.com/us/en/solutions/ht503310...
Seite 6 Jeder SD530 unterstützt maximal sechs Hot-Swap-fähige 2,5-Zoll-SAS(Serial Attached SCSI)-, SATA(Serial ATA)- oder NVMe(Non-Volatile Memory express)-Festplattenlaufwerke . Anmerkung: Die Abbildungen in diesem Handbuch weichen möglicherweise geringfügig von Ihrem Modell Der Maschinentyp des Gehäuses, die Modell- und die Seriennummer befinden sich auf dem Kennungsetikett auf der Vorderseite des Gehäuses, wie in der folgenden Abbildung dargestellt.
Seite 7 Das Systemserviceetikett, das sich oben auf dem Gehäuse befindet, enthält einen QR-Code für mobilen Zugriff auf Serviceinformationen. Sie können den QR-Code durch die Verwendung eines QR-Code- Eingabeprogramms und -Scanners mit einer mobilen Einheit scannen und schnellen Zugriff auf die Lenovo Service Information-Website erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für den Lösungs-Support zur Verfügung.
Seite 8 Abbildung 8. QR-Code des Rechenknotens Inhalte des Lösungspakets Wenn Sie Ihre Lösung erhalten, überprüfen Sie, ob die Lieferung alles enthält, das Sie erwarteten. Das Lösungspaket umfasst folgende Komponenten: Anmerkung: Einige der aufgelisteten Komponenten sind nur bei ausgewählten Modellen verfügbar. • Rechenknoten •...
Seite 9 Auf dem Systemserviceetikett, das an der Abdeckung des Gehäuses angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner eines mobilen Geräts scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für den Lösungs-Support zur Verfügung.
Seite 10 Lenovo XClarity Controller finden Sie hier: https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Wichtig: Welche Version von Lenovo XClarity Controller (XCC) unterstützt wird, variiert je nach Produkt. Alle Versionen von Lenovo XClarity Controller werden in diesem Dokument als Lenovo XClarity Controller ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten...
Seite 11 Auf dem Systemserviceetikett, das an der Abdeckung des Knotens angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner eines mobilen Geräts scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für den Lösungs-Support zur Verfügung.
Seite 12 Tabelle 2. Gehäusespezifikation Element Beschreibung PCI-Erweiterungssteckplätze • PCIe 3.0 x8-Shuttle: (je nach Gehäusemodell) – Unterstützt bis zu acht flache PCIe 3.0 x8-Adapter Ein Knoten unterstützt bis zu zwei flache PCIe 3.0 x8-Adapter für Prozessor 1 • PCIe 3.0 x16-Shuttle: – Unterstützt bis zu vier flache PCIe 3.0 x16-Adapter Ein Knoten unterstützt einen flachen PCIe 3.0 x16-Adapter für Prozessor 1 Anmerkungen: 1.
Seite 13 Tabelle 2. Gehäusespezifikation (Forts.) Element Beschreibung Ungefähre Wärmeabgabe: Wärmeabgabe (bei zwei 2000- W-Netzteilen) • Mindestkonfiguration (mit einem minimalen Konfigurationsknoten): 604,1 BTU/ Stunde (177 Watt) • Maximalkonfiguration (mit vier maximalen Konfigurationsknoten): 7.564,4 BTU/ Stunde (2.610 Watt) Elektrische Eingangswerte • Sinusförmiger Eingangsstrom (50-60 Hz) erforderlich •...
Seite 14 Technische Daten der modularen 6U-Konfiguration Tabelle 3. Technische Daten für Modulares Gehäuse für 6U-Konfiguration Element Beschreibung Größe Die modularen Gehäuse für 6U-Konfiguration haben jeweils folgende Abmessungen: • Höhe: 87,0 mm (3,5 Zoll) • Tiefe: 891,5 mm (35,1 Zoll) • Breite: 488,0 mm (19,3 Zoll) Gewicht: •...
Seite 15 Prozessoren im Knoten zu ermitteln. 2. Eine Liste der unterstützten Prozessoren finden Sie unter https:// static.lenovo.com/us/en/serverproven/index.shtml 3. Aufgrund der Anforderungen an eine niedrigere Prozessorbetriebstemperatur kann die volle Leistung nicht garantiert werden und es kann zu Prozessordrosselung kommen, wenn die Umgebungstemperatur über 27 °C liegt oder ein Lüfterfehlerereignis für die folgenden Prozessor-SKUs auftritt:...
Seite 16 Laufwerke in einem Gehäuse, dies kann zu einer unausgewogenen Kühlung führen. RAID-Adapter (je nach Modell) • Software-RAID unterstützt RAID-Stufen 0, 1, 5 und 10 • Hardware-RAID unterstützt RAID-Stufen 0, 1, 5 und 10 Grafikkarte (in Lenovo XClarity • ASPEED Controller integriert) • SVGA-kompatible Grafikkarte •...
Seite 17 Tabelle 4. Rechenknotenspezifikationen (Forts.) Element Beschreibung Ethernet-E/A-Anschluss Zugriff auf zwei integrierte 10Gb-Anschlüsse über zwei unterschiedliche optionale EIOM-Adapterkarten der Gehäuse. • Zwei optionale EIOM-Karten: – 10Gb 8-Port EIOM SFP+ – 10Gb 8-Port EIOM Base-T (RJ45) • Minimale Netzwerkgeschwindigkeit für die EIOM-Karte: 1 Gbit/s Anmerkung: Die EIOM-Karte ist im Gehäuse installiert und bietet direkten Zugriff auf vom jeweiligen Knoten bereitgestellte LAN-Funktionen.
Seite 18 Daten von ASHRAE A2 liegt oder der Lüfter defekt ist. Um den ASHRAE- Spezifikationen für Klasse A3 und Klasse A4 zu entsprechen, muss der ThinkSystem SD530 die folgenden Hardwarekonfigurationsanforderungen erfüllen: • Von Lenovo unterstützte Prozessoren. Beachten Sie die bei nicht unterstützten Prozessoren wichtigen Informationen • Von Lenovo unterstützte PCIe-Adapter.
Seite 19 • 140-W-Prozessor, 14 Kerne (Intel Xeon 6132) • 130-W-Prozessor, 8 Kerne (Intel Xeon 6134 und 6134M) • 125-W-Prozessor, 20, 16 oder 12 Kerne (Intel Xeon 6138, 6138T, 6130T, 6126) • 115-W-Prozessor, 6 Kerne (Intel Xeon 6128) • 105-W-Prozessor, 14 oder 4 Kerne (Intel Xeon 8156, 5122, 5120T) •...
Seite 20 PCIe-Erweiterungsknotenspezifikationen Produktmerkmale und technische Daten des PCIe-Erweiterungsknotens. Technische Daten des PCIe-Erweiterungsknotens Tabelle 5. Technische Daten des PCIe-Erweiterungsknotens Element Beschreibung Größe PCIe-Erweiterungsknoten • Höhe: 41,0 mm (1,7 Zoll) • Tiefe: 562,0 mm (22,2 Zoll) • Breite: 222,0 mm (8,8 Zoll) • Gewicht: –...
Seite 21 Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.
Seite 22 Baseboard Management Controller. (BMC) Konsolidiert die Serviceprozessorfunktionalität, Super-E/A-Funktionen, Videocontrollerfunktionen und eine Remote-Presence-Funktion in einem einzigen Chip auf der Serversystemplatine. Schnittstelle • CLI-Anwendung Lenovo XClarity Controller • Webschnittstelle • Mobile Anwendung • REST API Verwendung und Downloads https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Zentrale Schnittstelle für Verwaltung mehrerer Server.
Seite 23 Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
Seite 24 Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
Seite 25 Mithilfe der Informationen in diesem Abschnitt erfahren Sie alles über die Komponenten Ihrer Lösung. Wenn Sie sich an Lenovo wenden, um Unterstützung zu erhalten, können die Kundendienstmitarbeiter Ihre Lösung über den Maschinentyp, das Modell und die Seriennummer identifizieren und Sie schneller unterstützen.
Seite 26 Das Systemserviceetikett, das sich oben auf dem Gehäuse befindet, enthält einen QR-Code für mobilen Zugriff auf Serviceinformationen. Sie können den QR-Code durch die Verwendung eines QR-Code- Eingabeprogramms und -Scanners mit einer mobilen Einheit scannen und schnellen Zugriff auf die Lenovo Service Information-Website erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für den Lösungs-Support zur Verfügung.
Seite 27 Abbildung 13. QR-Code des Modularen Gehäuses 7X22 • Knoten: http://datacentersupport.lenovo.com/products/servers/thinksystem/sd530/7X21 Abbildung 14. QR-Code des Rechenknotens Vorderansicht In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an der Vorderseite des Servers dargestellt. Gehäuse In der folgenden Abbildung sind die Steuerelemente, Anzeigen und Anschlüsse an der Vorderseite des Gehäuses dargestellt.
Seite 28 Abbildung 16. Rechen-Erweiterungsknotenbaugruppe Eine Rechen-Erweiterungsknotenbaugruppe besteht aus einem PCIe-Erweiterungsknoten und einem Rechenknoten, in dem der Erweiterungsknoten installiert ist. Die Knotenbaugruppe belegt zwei vertikal angrenzende Knotenpositionen in einem Gehäuse. Ausführliche Informationen zu den Anforderungen eines PCIe-Erweiterungsknotens finden Sie unter „PCIe-Erweiterungsknotenspezifikationen“ auf Seite Anmerkung: Verwenden Sie eine Rechen-Erweiterungsknotenbaugruppe und Rechenknoten nicht gemeinsam im selben Gehäuse.
Seite 29 Abbildung 18. Konfiguration mit sechs 2,5-Zoll-Laufwerken und Nummerierung der Laufwerkpositionen Tabelle 9. Komponenten in einer Konfiguration mit sechs 2,5-Zoll-Laufwerken Aktivitätsanzeige (grün) Status-LED (gelb) Laufwerkanzeigen: Aktivitätsanzeige (grün): An allen Hot-Swap-Laufwerken befinden sich grüne Anzeigen. Diese grüne Anzeige leuchtet, wenn eine Aktivität auf dem zugehörigen Festplattenlaufwerk oder Solid-State-Laufwerk zu verzeichnen ist.
Seite 30 Micro-USB-Anschluss für Management von Lenovo XClarity Controller: Mit diesem Anschluss haben Sie direkten Zugriff auf Lenovo XClarity Controller, indem Sie ein mobiles Gerät mit dem System verbinden und es mit Lenovo XClarity Controller verwalten können. Weitere Informationen finden Sie unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Seite 31 NMI-Stiftloch: Führen Sie ein Ende einer auseinander gebogenen Büroklammer in das Stiftloch ein, um einen nicht maskierbaren Interrupt (NMI) im Knoten zu erzwingen. Im Anschluss daran wird ein Speicherauszug ausgeführt. Verwenden Sie diese Funktion nur, wenn sie Ihnen von einem Lenovo Unterstützung-Mitarbeiter empfohlen wurde.
Seite 32 – Die Stromversorgung reicht nicht aus, um den Knoten einzuschalten. – Es erfolgt keine Kommunikation zwischen dem Lenovo XClarity Controller im Knoten und dem System Management Module. • Langsames Blinken: Der Rechenknoten ist über das Gehäuse mit dem Netzstrom verbunden und kann eingeschaltet werden.
Seite 33 Abbildung 22. Rückansicht – Gehäuse mit installiertem x8-Shuttle Tabelle 14. Komponenten am x8-Shuttle 10Gb EIOM-Rahmen mit 8 Ports (SFP+) PCIe-Steckplatz 1-B 10Gb EIOM-Rahmen mit 8 Ports (RJ45) Netzteil 2 Netzteil 1 PCIe-Steckplatz 4-B 10Gb EIOM-Abdeckblende mit 8 Ports System Management Module PCIe-Steckplatz 3-B PCIe-Steckplatz 2-B PCIe-Steckplatz 3-A...
Seite 34 Tabelle 15. Komponenten am x16-Shuttle 10Gb EIOM-Rahmen mit 8 Ports (SFP+) Netzteil 2 10Gb EIOM-Rahmen mit 8 Ports (RJ45) Netzteil 1 10Gb EIOM-Abdeckblende mit 8 Ports System Management Module PCIe-Steckplatz 3 PCIe-Steckplatz 2 PCIe-Steckplatz 1 PCIe-Steckplatz 4 Anmerkung: Stellen Sie sicher, dass das Netzkabel ordnungsgemäß an allen installierten Netzteilen angeschlossen ist.
Seite 35 Diese Anzeige kann leuchten, um die physische Position des bestimmten Gehäuses zu bestimmen, in dem das SMM installiert ist. Verwenden Sie die folgenden Befehle, um die ID-Anzeige zu steuern und das Gehäuse zu finden. • Befehl zum Einschalten der Identifikationsanzeige: ipmitool.exe -I lanplus -H <SMM’s IP>...
Seite 36 Die folgenden vier Anzeigen am SMM mit zwei Ethernet-Anschlüssen zeigen Informationen zum SMM- Betriebszustand an. Systembetriebsanzeige (grün): Wenn diese Anzeige leuchtet, ist die Stromversorgung des SMM eingeschaltet. Statusanzeige (grün): Mit dieser Anzeige wird der Betriebszustand des SMM angegeben. • Durchgehendes Leuchten: Auf dem SMM ist mindestens ein Fehler aufgetreten. •...
Seite 37 Abbildung 26. Rückansicht – PCIe 3.0 x16-Anzeigen Tabelle 18. Anzeigen für PCIe-Steckplätze Anzeige für PCIe-Steckplatz 4 Anzeige für PCIe-Steckplatz 1 Anzeige für PCIe-Steckplatz 3 Anzeige für PCIe-Steckplatz 2 Diese vier Anzeigen informieren über den Betriebsstatus von PCIe 3.0 x16-Adaptern. Es können zwei Farben angezeigt werden: •...
Seite 38 Abbildung 27. Rückansicht – Modulare 6 HE-Konfiguration Layout der Systemplatine Die Abbildungen in diesem Abschnitt enthalten Informationen über die Anschlüsse und Schalter, die auf der Systemplatine des Rechenknotens verfügbar sind. Interne Anschlüsse auf der Systemplatine Auf der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dargestellt. Abbildung 28.
Seite 39 Tabelle 19. Interne Anschlüsse auf der Systemplatine (Forts.) Anschluss für PCIe-Steckplatz 4 Trusted Cryptographic Module(TCM)-Anschluss KVM-Breakout-Kabelanschluss USB-Anschluss für KVM-Breakout-Modul Anschluss für PCIe-Steckplatz 1 (für RAID-Adapter) Prozessor 2 Anschluss für PCIe-Steckplatz 2 Misc-Signalanschluss der Rückwandplatine Prozessor 1 Stromversorgungsanschluss für Rückwandplatine SATA 1-Anschluss In der folgenden Abbildung sind die Positionen der DIMM-Steckplätze auf der Systemplatine dargestellt.
Seite 40 Abbildung 30. Positionen der Schalter, Brücken und Knöpfe auf der Systemplatine In der folgenden Tabelle werden die Brücken auf der Systemplatine beschrieben. Tabelle 20. Brückendefinition Verwendungsbeschreibung Schalter- Schal- block Switchname Geöffnet Geschlossen XClarity Controller- Normal (Standard) Der Rechenknoten bootet Bootsicherung mithilfe eines Backups der XClarity Controller-Firmware.
Seite 41 KVM-Verteilerkabel Dieser Abschnitt enthält Informationen zum KVM-Verteilerkabel. Verwenden Sie das KVM-Verteilerkabel zum Anschließen externer E/A-Einheiten an den Rechenknoten. Das KVM-Verteilerkabel wird über den KVM-Anschluss angeschlossen (siehe „Interne Anschlüsse auf der Systemplatine“ auf Seite 34). Das KVM-Verteilerkabel verfügt über Anschlüsse für eine Bildschirmeinheit (Video), zwei USB 2.0-Anschlüsse für eine USB-Tastatur und eine USB-Maus sowie über einen seriellen Schnittstellenanschluss.
Seite 42 • Rückwandplatine für vier 2,5-Zoll-SAS/SATA Abbildung 32. Rückwandplatine für vier 2,5-Zoll-SAS/SATA • Rückwandplatine für vier 2,5-Zoll-NVMe Abbildung 33. Rückwandplatine für vier 2,5-Zoll-NVMe NVMe-Anschlüsse Anmerkung: Diese Rückwandplatine muss zwei Prozessoren im Rechenknoten installiert haben. • Rückwandplatine für sechs 2,5-Zoll-SAS/SATA Abbildung 34. Rückwandplatine für sechs 2,5-Zoll-SAS/SATA ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 43 • Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA/NVMe-Laufwerke Abbildung 35. Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA/NVMe-Laufwerke NVMe-Anschluss Teileliste Verwenden Sie die Teileliste, um die für diese Lösung verfügbaren Komponenten zu ermitteln. Anmerkung: Je nach Modell weichen die folgenden Abbildungen möglicherweise von Ihrer Lösung ab. Kapitel 2 Lösungskomponenten...
Seite 44 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 45 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2: Sie können eine CRU der Stufe 2 selbst installieren oder von Lenovo ohne Zusatzkosten installieren lassen. Dieser Vorgang fällt unter den Garantieservice für Ihren Server. • FRUs: FRUs (Field Replaceable Units, durch den Kundendienst austauschbare Funktionseinheiten) dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
Seite 46 Komponenten des Rechenknotens Dieser Abschnitt listet die Komponenten auf, die mit dem Rechenknoten geliefert werden. Abbildung 37. Komponenten des Rechenknotens ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 47 Weitere Informationen zur Bestellung der in Abbildung 37 „Rechenknotenkomponenten“ auf Seite 42 dargestellten Teile: https://datacentersupport.lenovo.com/products/servers/thinksystem/sd530/7x21/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. PCIe-Adapter √ Luftführung √...
Seite 48 Tabelle 23. Teileliste, Rechenknoten (Forts.) Index Beschreibung CRU der CRU der Ver- Stufe 1 Stufe 2 brauch- smateriali- en und Struktur- teile NVMe-Rückwandplatine für vier 2,5-Zoll-Hot-Swap- √ Laufwerke Rechenknotenabdeckung √ PCIe-Erweiterungsknotenkomponenten Dieser Abschnitt listet die Komponenten auf, die mit dem PCIe-Erweiterungsknoten geliefert werden. Anmerkung: Der PCIe-Erweiterungsknoten muss an einem Rechenknoten installiert werden, bevor er im Gehäuse installiert wird.
Seite 49 Weitere Informationen zur Bestellung der in Abbildung 38 „PCIe-Erweiterungsknotenkomponenten“ auf Seite 44 dargestellten Teile: https://datacentersupport.lenovo.com/products/servers/thinksystem/sd530/7x21/parts Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. PCIe-Erweiterungsknoten √...
Seite 50 Um die für den Server verfügbaren Netzkabel anzuzeigen: 1. Rufen Sie hierzu die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird.
Seite 51 Für einige Optionen (beispielsweise RAID-Adapter und Rückwandplatinen) sind möglicherweise zusätzliche interne Kabel erforderlich. Lesen Sie die Dokumentation zu der entsprechenden Option, um sich über alle zusätzlichen Voraussetzungen und Anweisungen zur Verkabelung zu informieren. Vier 2,5-Zoll-Laufwerkmodelle In diesem Abschnitt erfahren Sie, wie Sie die Kabel für das Modell mit vier 2,5-Zoll-Laufwerken verlegen. Vier 2,5-Zoll-Laufwerkmodelle •...
Seite 52 Abbildung 39. Rückwandplatine für vier 2,5-Zoll-Hot-Swap-SAS/SATA-Laufwerke Tabelle 25. Komponenten der Rückwandplatine für vier 2,5-Zoll-Hot-Swap-SAS/SATA Umgebungssensorkabel Netzkabel für Rückwandplatine Misc-Signalkabel • Kabelführung für vier 2,5-Zoll-Laufwerke ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 53 Abbildung 40. Kabelführung für vier 2,5-Zoll-Laufwerke Tabelle 26. Komponenten bei der Kabelführung für vier 2,5-Zoll-Laufwerke Klemmen für interne Kabelführung SATA-Anschluss 1 SAS/SATA-Kabel • Kabelführung für vier 2,5-Zoll-Laufwerke mit Hardware-RAID Abbildung 41. Kabelführung für vier 2,5-Zoll-Laufwerke mit Hardware-RAID Tabelle 27. Komponenten bei der Kabelführung für vier 2,5-Zoll-Laufwerke mit Hardware-RAID SAS/SATA-Kabel RAID-Adapter Klemmen für interne Kabelführung...
Seite 54 Vier 2,5-Zoll-Laufwerke, NVMe-Modell Anmerkung: Wenn Sie NVMe-Laufwerke und KVM-Breakout-Modul im gleichen Rechenknoten installieren, verlegen Sie das Kabel des KVM-Breakout-Moduls oberhalb des PCIe-Signalkabels. Abbildung 42. Kabelführung von NVMe und KVM-Breakout-Modul Tabelle 28. Kabelführung von NVMe und KVM-Breakout-Modul Kabel des KVM-Breakout-Moduls NVMe-Signalkabel (verlegt zur linken Seite) •...
Seite 55 Abbildung 43. Rückwandplatine für vier 2,5-Zoll-NVMe Tabelle 29. Komponenten der Rückwandplatine für vier 2,5-Zoll-NVMe Umgebungssensorkabel Netzkabel für Rückwandplatine Misc-Signalkabel • Kabelführung für vier 2,5-Zoll-Laufwerke Kapitel 2 Lösungskomponenten...
Seite 56 Abbildung 44. Kabelführung für vier 2,5-Zoll-Laufwerke (mit NVMe) Tabelle 30. Komponenten bei der Kabelführung für vier 2,5-Zoll-Laufwerke (mit NVMe) NVMe-Kabel Anschluss für PCIe-Steckplatz 3 und 4 Klemmen für interne Kabelführung Sechs 2,5-Zoll-Laufwerkmodelle In diesem Abschnitt erfahren Sie, wie Sie die Kabel für das Modell mit sechs 2,5-Zoll-Laufwerken verlegen. Sechs 2,5-Zoll-Laufwerkmodelle •...
Seite 57 Abbildung 45. Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA-Laufwerke Tabelle 31. Komponenten der Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA Umgebungssensorkabel Netzkabel für Rückwandplatine Misc-Signalkabel • Kabelführung für sechs 2,5-Zoll-Laufwerke Kapitel 2 Lösungskomponenten...
Seite 58 Abbildung 46. Kabelführung für sechs 2,5-Zoll-Laufwerke Tabelle 32. Komponenten bei der Kabelführung für sechs 2,5-Zoll-Laufwerke Klemme für interne Kabelführung SATA 1-Anschluss SAS/SATA-Kabel SATA 2-Anschluss • Kabelführung für sechs 2,5-Zoll-Laufwerke mit Hardware-RAID Abbildung 47. Kabelführung für sechs 2,5-Zoll-Laufwerke mit Hardware-RAID ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 59 Anmerkung: Führen Sie das SAS/SATA-Kabel wie in der Abbildung dargestellt, damit das Kabel nicht durchhängt. Tabelle 33. Komponenten bei der Kabelführung für sechs 2,5-Zoll-Laufwerke mit Hardware-RAID RAID-Adapter SAS/SATA-Kabel Klemme für interne Kabelführung Sechs 2,5-Zoll-Laufwerkmodelle (mit NVMe) In diesem Abschnitt erfahren Sie, wie Sie die Kabel für das Modell mit sechs 2,5-Zoll-Laufwerken (mit NVMe) verlegen.
Seite 60 Abbildung 49. Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA/NVMe-Laufwerke Tabelle 35. Komponenten der Rückwandplatine für sechs 2,5-Zoll-Hot-Swap-SAS/SATA/NVMe Umgebungssensorkabel Netzkabel für Rückwandplatine Misc-Signalkabel • Kabelführung für sechs 2,5-Zoll-Laufwerke (mit NVMe) ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 61 Abbildung 50. Kabelführung für sechs 2,5-Zoll-Laufwerke (mit NVMe) Tabelle 36. Komponenten bei der Kabelführung für sechs 2,5-Zoll-Laufwerke (mit NVMe) NVMe-Kabel SAS/SATA-Kabel Anschluss für PCIe-Steckplatz 3 SATA 1-Anschluss Klemme für interne Kabelführung SATA 2-Anschluss • Kabelführung für sechs 2,5-Zoll-Laufwerke (mit NVMe) mit Hardware-RAID Kapitel 2 Lösungskomponenten...
Seite 62 Abbildung 51. Kabelführung für sechs 2,5-Zoll-Laufwerke (mit NVMe) mit Hardware-RAID Anmerkung: Führen Sie das SAS/SATA-Kabel wie in der Abbildung dargestellt, damit das Kabel nicht durchhängt. Tabelle 37. Komponenten bei der Kabelführung für sechs 2,5-Zoll-Laufwerke mit Hardware-RAID SAS/SATA-Kabel Klemme für interne Kabelführung NVMe-Kabel RAID-Adapter Anschluss für PCIe-Steckplatz 3...
Seite 63 Abbildung 52. Kabelführung von NVMe und KVM-Breakout-Modul Tabelle 38. Kabelführung von NVMe und KVM-Breakout-Modul Kabel des KVM-Breakout-Moduls NVMe-Signalkabel (verlegt zur linken Seite) • Das rechte KVM-Breakout-Modul (für das Modell mit vier 2,5-Zoll-Laufwerken) Abbildung 53. KVM-Breakout-Modul in Laufwerkposition 4 installiert Tabelle 39. Komponenten am in Laufwerkposition 4 installierten KVM-Breakout-Modul KVM-Breakout-Kabelanschluss Signalkabel (lang) Klemme für interne Kabelführung...
Seite 64 Abbildung 54. KVM-Breakout-Modul in Laufwerkposition 0 installiert Tabelle 40. Komponenten am in Laufwerkposition 0 installierten KVM-Breakout-Modul Signalkabel (kurz) KVM-Breakout-Kabelanschluss Klemme für interne Kabelführung USB-Anschluss Signalkabel (lang) PCIe-Erweiterungsknoten In diesem Abschnitt erfahren Sie, wie Sie die Kabel für einen PCIe-Erweiterungsknoten verlegen. Die folgenden Kabel sind im Lieferumfang eines PCIe-Erweiterungsknotens enthalten: •...
Seite 65 Abbildung 55. Kabel der Adapterkartenbaugruppe an der Vorderseite Tabelle 41. Kabel der Adapterkartenbaugruppe an der Vorderseite Misc-Adapterkabel für die Adapterkartenbaugruppe PCIe#4-B-Kabel an der Vorderseite Kabel für zusätzliche Stromversorgung für den PCIe- PCIe#3-A-Kabel Adapter in der Adapterkartenbaugruppe an der Vorderseite • Adapterkartenbaugruppe an der Rückseite Abbildung 56.
Seite 66 Tabelle 42. Kabel der Adapterkartenbaugruppe an der Rückseite Misc-Adapterkabel für die Adapterkartenbaugruppe PCIe#2-B-Kabel an der Rückseite PCIe#1-A-Kabel Kabel für zusätzliche Stromversorgung für den PCIe- Adapter in der Adapterkartenbaugruppe an der Rückseite Anmerkungen: Stellen Sie vor der Installation der Kabelabdeckung an der Adapterkarte an der Rückseite sicher, dass die folgenden Bedingungen erfüllt sind: 1.
Seite 67 Abbildung 58. Kabelführung bei modularen Gehäusen für 6U-Konfiguration Tabelle 43. Kabelführung bei modularen Gehäusen für 6U-Konfiguration Ethernet-Kabel Ethernet-Kabel Anmerkung: 1. Auch wenn die 6U-Konfiguration aus drei modularen 2U-Gehäusen besteht, ist es technisch möglich, mehr als drei modulare Gehäuse mit Ethernet-Kabeln zu verbinden. Gemäß dem im Standard IEEE 802.1D definierten Spanning-Tree-Protokoll (STP) empfiehlt es sich jedoch, nicht mehr als sechs modulare Gehäuse in einem Rack zu verbinden, wenn STP mit den standardmäßigen Parametern implementiert ist.
Seite 68 Tabelle 44. Einheiten in der rackübergreifenden Gehäusekette Rack-Switch 1 Rack-Switch 2 2. Verbinden Sie nicht den letzten Anschluss einer Gruppe von verbundenen Gehäusen mit demselben Switch oder Local Area Network (LAN), mit dem bereits der erste Anschluss der Gruppe von verbundenen Gehäusen verbunden ist, da ansonsten eine Switch-Schleife entsteht.
Seite 69 Abschnitt „Lösungskonfiguration prüfen“ auf Seite 143. 3. Konfigurieren Sie das System. a. Verbinden Sie Lenovo XClarity Controller mit dem Verwaltungsnetzwerk. Informationen dazu finden Sie im Abschnitt „Netzwerkverbindung für den Lenovo XClarity Controller festlegen“ auf Seite 145. b. Aktualisieren Sie die Firmware der Lösung, falls erforderlich. Siehe „Firmware aktualisieren“...
Seite 70 • https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources d. Installieren Sie das Betriebssystem. Siehe „Betriebssystem implementieren“ auf Seite 157. e. Lösungskonfiguration sichern. Siehe „Lösungskonfiguration sichern“ auf Seite 158. f. Installieren Sie die Anwendungen und Programme, die die Lösung verwenden soll. Installationsrichtlinien Verwenden Sie die Installationsrichtlinien zum Installieren von Komponenten in Ihrer Lösung.
Seite 71 • Halten Sie einen kleinen Schlitzschraubendreher, einen kleinen Kreuzschlitzschraubendreher und einen T8-Torx-Schraubendreher bereit. • Damit die Fehleranzeigen auf der Systemplatine und auf den internen Komponenten angezeigt werden können, muss der Server eingeschaltet sein. • Zum Installieren oder Entfernen von Hot-Swap-Netzteilen, Hot-Swap-Lüftern oder Hot-Plug-USB- Einheiten müssen Sie die Lösung nicht ausschalten.
Seite 72 • Ein entferntes Hot-Swap-Netzteil muss innerhalb von zwei Minuten nach dessen Entfernen ersetzt werden. • Jede mit dem Server gelieferte Luftführung muss beim Start des Servers installiert sein (einige Server verfügen möglicherweise über mehr als eine Luftführung). Der Betrieb des Servers ohne Luftführung kann den Prozessor des Servers beschädigen.
Seite 73 6, 14, 3, 11, 7, 15, 2, 10, 8, 16, 1, 9, 5, 13, 4, 12 Anmerkungen: Darüber hinaus sind die folgenden Steckplatzkombinationen mit optimaler Leistung verfügbar, wenn drei oder sechs identische DIMMs (mit derselben Lenovo Teilenummer) installiert sind: • Ein Prozessor und drei DRAM-DIMMs: Steckplatz 6, 7 und 8.
Seite 74 Belegungsreihenfolge für Speicherspiegelung Tabelle 47. Installationsreihenfolge des DRAM-DIMM (Spiegelungsmodus/Schrittsperrmodus) Installationsreihenfolge (Steckplätze) Anzahl an Prozessoren Prozessor 1 installiert (6, 7), (2, 3), (8, 1) Prozessor 1 und 2 installiert (6, 7, 14, 15), (2, 3), (10, 11), (1,8), (9, 16) Wenn Sie 3, 6, 9 oder 12 identische DIMMs für den Speicherspiegelungsmodus installieren, halten Sie die folgende Installationsreihenfolge ein, um eine optimale Leistung zu erreichen.
Seite 75 – Andere: Andere Prozessoren, die DCPMMs unterstützen (z. B.: Intel Xeon Gold 5222) Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist: http://1config.lenovo.com/#/memory_configuration DCPMM-Installation: App Direct-Modus In diesem Modus dienen DCPMMs als unabhängige und persistente Speicherressourcen, auf die durch bestimmte Anwendungen direkt zugegriffen werden kann.
Seite 76 Tabelle 52. App Direct-Modus mit zwei Prozessoren (Forts.) 2 DCPMMs und 12 DIMMs 4 DCPMMs und 12 DIMMs Tabelle 53. Unterstützte DCPMM-Kapazität im App Direct-Modus mit zwei Prozessoren DCPMMs DIMMs Prozessorfamilie DCPMM 128 GB DCPMM 256 GB DCPMM 512 GB gesamt gesamt √...
Seite 77 Speichermodus – zwei Prozessoren Tabelle 56. Speichermodus mit zwei Prozessoren • D: DRAM-DIMMs • P: DC Persistent Memory Module (DCPMM) Prozessor 1 Prozessor 2 Konfiguration 4 DCPMMs und 12 DIMMs Tabelle 57. Unterstützte DCPMM-Kapazität im Speichermodus mit zwei Prozessoren DCPMMs DIMMs Prozessorfamilie DCPMM 128 GB...
Seite 78 • Stellen Sie sicher, dass die zu installierenden Komponenten durch die Lösung unterstützt werden. Eine Liste der unterstützten optionalen Komponenten für die Lösung finden Sie unter https://static.lenovo.com/ us/en/serverproven/index.shtml • Immer laden Sie die aktuelle Firmware herunter und installieren Sie sie. Damit stellen Sie sicher, dass sämtliche bekannten Probleme behoben sind und das Leistungspotenzial Ihrer Lösung optimal...
Seite 79 Vor dem Entfernen des Shuttles: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Schalten Sie alle Rechenknoten und Peripheriegeräte aus (siehe „Rechenknoten ausschalten“ auf Seite 143). 3. Lösen Sie alle Rechenknoten vom Gehäuse. 4.
Seite 80 Abbildung 62. Entfernen des Shuttles Schritt 3. Drücken Sie beiden Entriegelungshebel und schieben Sie das gesamte Shuttle aus dem Gehäuse heraus. Abbildung 63. Entfernen des Shuttles Achtung: Achten Sie zum Schutz der Shuttleanschlüsse darauf, dass Sie das Shuttle ordnungsgemäß halten und es wie dargestellt absetzen. ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 81 Abbildung 64. Shuttleanschlüsse Nach dem Entfernen des Shuttle aus dem Gehäuse: • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. EIOM entfernen Mithilfe der Informationen in diesem Abschnitt können Sie das EIOM entfernen. Vor dem Entfernen des EIOM: 1.
Seite 82 Abbildung 65. Entfernen eines EIOM • Für das Gehäusemodell 10GBASE-T (RJ-45) Abbildung 66. Entfernen eines EIOM • Für EIOM-Abdeckblende ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 83 Abbildung 67. Einsetzen der EIOM-Abdeckblende Schritt 1. Ziehen Sie die beiden Kabel vom EIOM ab. (Überspringen Sie diesen Schritt bei einer EIOM- Abdeckblende.) Anmerkung: Drücken Sie den Entriegelungshebel nur, wenn Sie das Signalkabel trennen. Schritt 2. Drehen Sie die Flügelschrauben gegen den Uhrzeigersinn. Schritt 3.
Seite 84 Gehen Sie wie folgt vor, um einen flachen PCIe x16-Adapter zu installieren: Sehen Sie sich das Verfahren an Ein Video zum Installations- und Entnahmeverfahren ist bei YouTube verfügbar: https://www.youtube.com/ playlist?list=PLYV5R7hVcs-DOlbsCdADcoKQdMB2Uuk-T Schritt 1. Entfernen Sie die Adapterkassette. Schieben Sie die Verriegelung in die geöffnete Position. Schieben Sie die Adapterkassette aus dem Shuttle.
Seite 85 Abbildung 70. Installation des Adapters Schritt 3. Installieren Sie die Adapterkassette wieder. Schieben Sie die Verriegelung in die geöffnete Position. Anmerkung: Achten Sie auf die Position der Adapterkassette, wenn Sie sie installieren. Informationen zur genauen Position finden Sie in der folgenden Abbildung. Richten Sie die Adapterkassette sorgfältig an den Führungen am Shuttle aus.
Seite 86 1. Setzen Sie den entsprechenden Rechenknoten erneut ein, nachdem Sie den Adapter entfernt/ hinzugefügt/ausgetauscht haben. 2. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben, wieder an. 3. Schalten Sie alle Rechenknoten ein. Flachen PCIe x8-Adapter installieren Hier erfahren Sie, wie Sie einen flachen PCIe x8-Adapter installieren.
Seite 87 Abbildung 73. Installation des Adapters Schritt 1. Schieben Sie die Halteklammer nach vorne und drehen Sie sie in die geöffnete Position. Schritt 2. Entfernen Sie die Schraube (falls erforderlich). Schritt 3. Schieben Sie die Abdeckung des Erweiterungssteckplatzes aus dem Shuttle. Schritt 4.
Seite 88 5. Entfernen Sie das Shuttle (siehe „Shuttle entfernen“ auf Seite 74). 6. Entnehmen Sie die EIOM-Karte (siehe „EIOM entfernen“ auf Seite 77). 7. Berühren Sie mit der antistatischen Schutzhülle, in der sich der Adapter befindet, eine unlackierte Metalloberfläche an der Lösung. Entnehmen Sie anschließend den Adapter aus der Schutzhülle. 8.
Seite 89 Anmerkungen: 1. Vergewissern Sie sich, dass die zu installierenden Einheiten unterstützt werden. Eine Liste der für die Lösung unterstützten optionalen Einheiten finden Sie unter https://static.lenovo.com/us/en/serverproven/ index.shtml 2. Installieren Sie nicht zwei Netzteileinheiten mit unterschiedlichen Wattleistungen. Weitere Informationen sind hier verfügbar: Kapitel 3 Lösungshardware konfigurieren...
Seite 90 • Die maximale Wattleistungsausgabe der installierten Netzteileinheiten finden Sie auf dem Etikett auf der Abdeckung. Ersetzen Sie die vorhandenen Einheiten nur mit Einheiten, die dieselbe Wattleistung wie auf dem Etikett angegeben haben. • Überprüfen Sie die Rückseite des Knotens, um sicherzustellen, dass kein Längenunterschied zwischen den beiden installierten Einheiten besteht.
Seite 91 EIOM installieren Mithilfe der Informationen in diesem Abschnitt können Sie das EIOM installieren. Vor dem Installieren des EIOM: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie die Netzkabel und alle externen Kabel ab (siehe „Rechenknoten ausschalten“...
Seite 92 Abbildung 78. Installation des EIOM • Für EIOM-Abdeckblende Abbildung 79. Einsetzen der EIOM-Abdeckblende Schritt 2. Ziehen Sie das EIOM vorsichtig zur Rückseite des Shuttles. Schritt 3. Schließen Sie die erforderlichen Kabel an das EIOM an. (Überspringen Sie diesen Schritt bei einer EIOM-Abdeckblende.) Schritt 4.
Seite 93 Shuttle installieren Hier erfahren Sie, wie Sie das Shuttle installieren. Vor der Installation des Shuttles: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Schalten Sie alle Rechenknoten und Peripheriegeräte aus (siehe „Rechenknoten ausschalten“ auf Seite 143).
Seite 94 Abbildung 81. Installieren des Shuttles Schritt 3. Stellen Sie sicher, dass die Stifte auf dem Shuttle fest in die Steckplätze eingesetzt sind. Schritt 4. Drücken Sie die Griffe nach unten und drehen Sie die Flügelschrauben im Uhrzeigersinn. Abbildung 82. Installieren des Shuttles Führen Sie die folgenden Schritte aus, nachdem Sie das Shuttle installiert haben: 1.
Seite 95 2. Stellen Sie sicher, dass das Gehäuse vollständig in den Gehäuserahmen gedrückt ist und die Flügelschrauben angezogen sind. Gehen Sie zum Installieren des Kabelträgers wie folgt vor: Sehen Sie sich das Verfahren an Ein Video zum Installations- und Entnahmeverfahren ist bei YouTube verfügbar: https://www.youtube.com/ playlist?list=PLYV5R7hVcs-DOlbsCdADcoKQdMB2Uuk-T Abbildung 83.
Seite 96 Tabelle 62. Position der gemeinsam genutzten PCIe-Doppeladapter an der Rückseite Primärer Adapter Zusatzadapter Zusatzadapter Primärer Adapter Vor dem Entfernen eines Rechenknotens: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Schalten Sie den entsprechenden Rechenknoten aus, auf dem Sie die Aufgabe ausführen werden. 3.
Seite 97 Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Rechenknotenabdeckung entfernen Gehen Sie wie folgt vor, um die Rechenknotenabdeckung zu entfernen: S014 Vorsicht: Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.
Seite 98 Abbildung 85. Entfernen der Rechenknotenabdeckung Schritt 1. Drücken Sie die Abdeckungsentriegelung auf der Oberseite der Knotenabdeckung. Schritt 2. Schieben Sie die Abdeckung in Richtung der Rückseite des Knotens, bis sie sich vom Knoten gelöst hat. Heben Sie dann die Abdeckung vom Knoten ab. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 99 Abbildung 86. Entfernen der Luftführung Schritt 1. Drücken Sie die rechten und linken Entriegelungshebel leicht. Heben Sie anschließend die Luftführung aus dem Knoten. Achtung: Damit eine ordnungsgemäße Kühlung und Luftzirkulation sichergestellt sind, bringen Sie vor dem Einschalten des Knotens die Luftführung wieder an. Wenn der Knoten ohne Luftführung betrieben wird, könnten Knotenkomponenten beschädigt werden.
Seite 100 Abbildung 87. Entfernen der M.2-Rückwandplatine Schritt 1. Entfernen Sie die M.2-Rückwandplatine von der Systemplatine, indem Sie gleichzeitig an beiden Enden der Rückwandplatine nach oben ziehen. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. M.2-Laufwerk an der M.2-Rückwandplatine installieren Hier erfahren Sie, wie Sie ein M.2-Laufwerk in der M.2-Rückwandplatine installieren.
Seite 101 • Einige M.2-Rückwandplatinen unterstützen zwei identische M.2-Laufwerke. Wenn zwei Laufwerke installiert sind, richten Sie die beiden Laufwerke beim Einschieben der Halterung aus. • Installieren Sie zunächst das M.2-Laufwerk in Steckplatz 0. Abbildung 88. M.2-Laufwerksteckplatz Tabelle 63. M.2-Laufwerksteckplatz Steckplatz 0 Steckplatz 1 Schritt 2.
Seite 102 Abbildung 90. Installation des M.2-Laufwerks Gehen Sie wie folgt vor, nachdem Sie ein M.2-Laufwerk in der M.2-Rückwandplatine installiert haben: 1. Setzen Sie die M.2-Rückwandplatine wieder ein (siehe „M.2-Rückwandplatine installieren“ auf Seite 112). 2. Bringen Sie die Rechenknotenabdeckung wieder an (siehe „Rechenknotenabdeckung installieren“...
Seite 103 KVM-Breakout-Modul installieren Hier erfahren Sie, wie Sie das KVM-Breakout-Modul installieren. Vor der Installation des KVM-Breakout-Moduls: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Schalten Sie den entsprechenden Rechenknoten aus, auf dem Sie die Aufgabe ausführen werden. 3.
Seite 104 Abbildung 91. Installieren des rechten KVM-Breakout-Moduls Tabelle 64. Komponenten bei der Installation des rechten KVM-Breakout-Moduls Signalkabel (lang) Signalkabel (kurz) Achtung: Achten Sie darauf, dass sich der USB 3.0-Anschluss wie gezeigt auf der rechten Seite befindet, um eine ordnungsgemäße Installation sicherzustellen. Abbildung 92.
Seite 105 Abbildung 93. Installieren des linken KVM-Breakout-Moduls Tabelle 66. Komponenten bei der Installation des linken KVM-Breakout-Moduls Signalkabel (kurz) Signalkabel (lang) Achtung: Achten Sie darauf, dass sich der USB 3.0-Anschluss wie gezeigt auf der rechten Seite befindet, um eine ordnungsgemäße Installation sicherzustellen. Abbildung 94.
Seite 106 Abbildung 95. Kabelführung beim rechten KVM-Breakout-Modul Tabelle 68. Komponenten bei der Kabelführung des rechten KVM-Breakout-Moduls Signalkabel (lang) KVM-Breakout-Kabelanschluss Klemme für interne Kabelführung USB-Anschluss Signalkabel (kurz) • Das linke KVM-Breakout-Modul (für das Modell mit sechs 2,5-Zoll-Laufwerken) Abbildung 96. Kabelführung beim linken KVM-Breakout-Modul ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 107 Im Folgenden werden die vom Knoten unterstützten Laufwerktypen beschrieben und Sie erhalten weitere Informationen, die Sie beim Installieren von Laufwerken beachten müssen. Eine Liste unterstützter Laufwerke finden Sie unter https://static.lenovo.com/us/en/serverproven/index.shtml • Lesen Sie neben den Anweisungen in diesem Abschnitt die Anweisungen in der im Lieferumfang des Laufwerks enthaltenen Dokumentation.
Seite 108 „Installationsreihenfolge für Speichermodule“ auf Seite • Überprüfen Sie, ob der Knoten das installierte DIMM unterstützt (siehe https://static.lenovo.com/us/en/ serverproven/index.shtml • Wenn Sie DIMMs installieren oder entfernen, ändern sich die Knotenkonfigurationsdaten. Wenn Sie den Knoten neu starten, wird eine Nachricht angezeigt, dass die Speicherkonfiguration geändert wurde.
Seite 109 Mithilfe des Setup Utility können Sie die Knotenkonfigurationsdaten anzeigen. Weitere Informationen hierzu finden Sie unter Kapitel 4 „Systemkonfiguration“ auf Seite 145. • Installieren Sie zunächst DIMMs mit einer höheren Kapazität (mit Speicherbänken) und beachten Sie die Belegungsreihenfolge für den zu verwendenden Speichermodus. •...
Seite 110 • Alle installierten DCPMMs müssen die gleichen Teilenummer haben. • Alle installierten DRAM-DIMMs müssen denselben Typ, dieselbe Speicherbank und mindestens 16 GB Kapazität aufweisen. Es wird empfohlen, Lenovo DRAM-DIMMs mit derselben Teilenummer zu verwenden. • DCPMMs werden nicht im Rechenknoten unterstützt, der im PCIe-Erweiterungsknoten installiert ist.
Seite 111 Anmerkung: Wenn mindestens ein DCPMM durch eine Passphrase geschützt ist, vergewissern Sie sich vor dem Ausführen des sicheren Löschens, dass die Sicherheit für jede Einheit deaktiviert ist. Wenn Sie die Passphrase verloren oder vergessen haben, wenden Sie sich an den Lenovo Service. Kapitel 3...
Seite 112 (DCPMM) konfigurieren“ auf Seite 151). 9. Stellen Sie sicher, dass die DCPMM-Firmware auf dem neuesten Stand ist. Wenn nicht, aktualisieren Sie sie auf die neueste Version (siehe https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/update_ fw.html 10. Konfigurieren Sie DCPMMs so, dass die Kapazität verwendet werden kann (siehe „DC Persistent Memory Module (DCPMM) konfigurieren“...
Seite 113 Abbildung 99. Position der Speichermodul-Steckplätze auf der Systemplatine Gehen Sie wie folgt vor, um ein Speichermodul zu installieren. Sehen Sie sich das Verfahren an Ein Video zum Installations- und Entnahmeverfahren ist bei YouTube verfügbar: https://www.youtube.com/ playlist?list=PLYV5R7hVcs-DOlbsCdADcoKQdMB2Uuk-T Wichtig: Bevor Sie ein Speichermodul installieren, vergewissern Sie sich, dass Sie die erforderliche Installationsreihenfolge verstehen, je nachdem, ob Sie die Speicherspiegelung, die Ersatzspeicherbankfunktion oder den unabhängigen Speichermodus implementieren.
Seite 114 Vergewissern Sie sich, dass es sich bei der Firmware aller DCPMM-Einheiten um die neueste Version handelt. Wenn nicht, aktualisieren Sie sie auf die neueste Version (siehe https:// sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/update_fw.html c. Konfigurieren Sie die DCPMMs und DRAM-DIMMs (siehe „DC Persistent Memory Module (DCPMM) konfigurieren“...
Seite 115 Abbildung 101. Halterung des RAID-Adapters installieren 6. Berühren Sie mit der antistatischen Schutzhülle, in der sich der RAID-Adapter befindet, eine unlackierte Metalloberfläche am Knoten. Entnehmen Sie anschließend den Adapter aus der Schutzhülle. 7. Platzieren Sie den RAID-Adapter mit der Seite der Komponente nach oben auf einer flachen, antistatischen Fläche und setzen Sie sämtliche Brücken oder Schalter wie vom Hersteller des Adapters beschrieben.
Seite 116 Schritt 1. Schließen Sie das PCIe-Kabel und die SAS/SATA-Kabel an (siehe „Interne Kabelführung“ auf Seite 46). Schritt 2. Setzen Sie das Ende des Adapters in den Steckplatz ein. Schritt 3. Richten Sie den Adapter am Führungsstift aus. Schieben Sie dann den Adapter nach unten und drehen Sie ihn, um ihn einzusetzen.
Seite 117 Abbildung 103. Installieren der M.2-Rückwandplatine Schritt 1. Richten Sie die Öffnungen an der Unterseite der blauen Kunststoffträger an jedem Ende der M.2- Rückwandplatine mit Führungsstiften auf der Systemplatine aus. Setzen Sie dann die Rückwandplatine in den Anschluss auf der Systemplatine ein. Drücken Sie die M.2- Rückwandplatine nach unten, um sie vollständig einzusetzen.
Seite 118 • Die PHMs sind mit einer Führung für den Sockel versehen, sodass sie nur in einer Richtung installiert werden können. • Eine Liste der für Ihr System unterstützten Prozessoren finden Sie unter https://static.lenovo.com/us/en/ . Alle Prozessoren auf der Systemplatine müssen dieselbe Geschwindigkeit, serverproven/index.shtml dieselbe Anzahl an Kernen und dieselbe Frequenz aufweisen.
Seite 119 Abbildung 104. Positionen der Prozessoren • Die folgenden Arten von Kühlkörper gelten für SD530: – Kühlkörper 108 x 108 x 24,5 mm gilt nur für Prozessorsockel 1. – Kühlkörper 85 x 108 x 24,5 mm gilt nur für Prozessorsockel 2. –...
Seite 120 Abbildung 105. Sichern des T-förmigen Kühlkörpers mit zwei Schrauben Anmerkung: Verwenden Sie einen Kreuzschlitz-Schraubendreher Nr. 1 für die beiden Schrauben. Schritt 3. Installieren Sie das Prozessor-Kühlkörpermodul auf der Systemplatine. Abbildung 106. Installieren des PHM ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 121 Richten Sie die dreieckigen Markierungen und die Führungsstifte am Prozessorsockel am PHM aus. Setzen Sie das PHM dann in den Prozessorsockel ein. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Anziehen befolgen. Ziehen Sie die unverlierbaren T30-Torx-Befestigungselemente in der Installationsreihenfolge an, die auf dem Kühlkörperschild angegeben ist.
Seite 122 Abbildung 107. Installation der Luftführung Schritt 1. Richten Sie die Griffe der Luftführung an den Führungssteckplätzen an beiden Seiten des Gehäuses aus. Setzen Sie die Luftführung dann in den Knoten. Drücken Sie die Luftführung nach unten, bis sie ordnungsgemäß eingesetzt ist. Achtung: •...
Seite 123 Vorsicht: Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann. Vor der Installation der Rechenknotenabdeckung: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. •...
Seite 124 Anmerkung: Richten Sie die Vorderseite der Abdeckung mit dem Knoten aus (vgl. gestrichelte Linien in der Abbildung), um die Abdeckung ordnungsgemäß installieren zu können. Schritt 2. Schieben Sie die Abdeckung nach vorne, bis sie einrastet. Gehen Sie wie folgt vor, nachdem Sie die Knotenabdeckung installiert haben. 1.
Seite 125 3. Wenn Sie weitere Rechenknoten installieren möchten, tun Sie dies jetzt. 4. Wenn es sich um die Erstinstallation des Knotens im Gehäuse handelt, müssen Sie den Knoten mithilfe von Lenovo XClarity Provisioning Manager konfigurieren und das Betriebssystem des Knotens installieren. Weitere Informationen finden Sie unter https://sysmgt.lenovofiles.com/help/topic/LXPM/os_...
Seite 126 Richten Sie die Lenovo XClarity Controller-Netzwerkverbindung über Lenovo XClarity Provisioning Manager ein (siehe https://sysmgt.lenovofiles.com/help/topic/ com.lenovo.systems.management.xcc.doc/dw1lm_t_settinguptheimmnetworkconnection.html c. Melden Sie sich beim Lenovo XClarity Controller an (siehe https://sysmgt.lenovofiles.com/help/topic/ com.lenovo.systems.management.xcc.doc/dw1lm_t_loggingintotheimm.html 6. Wenn Sie die Konfiguration des Rechenknotens geändert haben oder wenn Sie einen anderen Rechenknoten als den installieren, den Sie vorher entfernt haben, müssen Sie den Rechenknoten über...
Seite 127 Abbildung 111. Entfernen der Rechen-Erweiterungsknotenbaugruppe Achtung: Damit das System optimal gekühlt wird, darf das Gehäuse nur betrieben werden, wenn an jeder Knotenposition ein Rechenknoten oder eine Abdeckblende für die Knotenposition installiert ist. Schritt 2. Ziehen Sie die Knotenbaugruppe ca. 300 mm (12 in.) weit heraus. Greifen Sie die Knotenbaugruppe anschließend mit beiden Händen und entfernen Sie sie aus dem Gehäuse.
Seite 128 Abbildung 112. Entfernen der Kabelabdeckung für die Rückseite Schritt 2. Entfernen Sie die Kabelabdeckung für die Rückseite. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. PCIe-Adapter im Adapterrahmen installieren Mithilfe der Informationen in diesem Abschnitt können Sie einen PCIe-Adapter im Adapterrahmen installieren.
Seite 129 Abbildung 113. Abziehen des Misc-Adapterkabels vom Adapterrahmen und Entfernen des Adapterrahmens aus dem Erweiterungsknoten Gehen Sie wie folgt vor, um einen PCIe-Adapter im Adapterrahmen zu installieren: Schritt 1. Wenn kein Adapter im Adapterrahmen installiert ist, entfernen Sie die Schraube vom Adapterrahmen.
Seite 130 Abbildung 115. Installieren eines Adapters im Adapterrahmen Schritt 3. Verbinden Sie das mitgelieferte Kabel für die zusätzliche Stromversorgung wie dargestellt. Abbildung 116. Anschließen des Kabels für die zusätzliche Stromversorgung an den Adapteranschlüssen Achtung: Möglicherweise wird der PCIe-Adapter mit mehr als einem zusätzlichen Netzkabel geliefert.
Seite 131 verwenden. Überprüfen Sie das Ende des Kabels für den PCIe-Erweiterungsknoten sorgfältig und vergewissern Sie sich, dass es genau der Abbildung entspricht. Abbildung 117. Der Anschluss des zusätzlichen Kabels für SD530 Anmerkungen: 1. Das mitgelieferte Kabel für die zusätzliche Stromversorgung kann sich von der in der Abbildung dargestellten Komponente unterscheiden.
Seite 132 Abbildung 118. Entfernen des Adapterrahmens 3. Wenn Sie zusätzlich zu einem vorhandenen Adapter einen neuen Adapter installieren, entfernen Sie die Abdeckblende für die Luftführung aus der Lücke beim Adaptersteckplatz an der Vorderseite und setzen Sie sie wie dargestellt in die Lücke an der Seite des Erweiterungsknotens ein. Abbildung 119.
Seite 133 • Wenn nur ein Adapter installiert werden soll, achten Sie darauf, dass der Adapter im Adaptersteckplatz an der Rückseite installiert wird, und setzen Sie die Abdeckblende für die Luftführung in die Lücke am Adaptersteckplatz an der Vorderseite. Installieren der PCIe-Adapterkartenbaugruppe an der Vorderseite Schritt 1.
Seite 134 Abbildung 121. Anschließen von PCIe#3-A-Kabel, PCIe#4-B-Kabel und Misc-Adapterkabel an der Adapterkartenbaugruppe an der Vorderseite Schritt 4. Schließen Sie das PCIe#4-B-Kabel am Adapterkartenanschluss „B“ an. Schritt 5. Schließen Sie das Misc-Adapterkabel an der Adapterkartenbaugruppe an. Schritt 6. Schließen Sie das Kabel für zusätzliche Stromversorgung an den Erweiterungsknoten an. Abbildung 122.
Seite 135 Vor dem Installieren des Kabelabdeckung für die Rückseite: 1. Lesen Sie den/die folgenden Abschnitt(e), um sicher zu arbeiten. • „Installationsrichtlinien“ auf Seite 66 2. Wenn das PCIe#2-B-Kabel an der Adapterkartenbaugruppe an der Rückseite angeschlossen ist, achten Sie darauf, dass es unter dem PCIe#1-A-Kabel und durch die Lücke zwischen den zwei Netzteilanschlüssen der Adapterkarte an der Vorderseite verlegt ist.
Seite 136 Schritt 2. Drücken Sie auf den Berührungspunkt, bis die Kabelabdeckung für die Rückseite einrastet. Gehen Sie wie folgt vor, nachdem Sie die Kabelabdeckung für die Rückseite installiert haben: 1. Installieren Sie die PCIe-Erweiterungsknotenbaugruppe im Gehäuse (siehe „Rechenknoten- Erweiterungsbaugruppe im Gehäuse installieren“ auf Seite 132).
Seite 137 3. Wenn Sie weitere Rechenknoten installieren möchten, tun Sie dies jetzt. 4. Wenn es sich um die Erstinstallation des Knotens im Gehäuse handelt, müssen Sie den Knoten mithilfe von Lenovo XClarity Provisioning Manager konfigurieren und das Betriebssystem des Knotens installieren. Weitere Informationen finden Sie unter https://sysmgt.lenovofiles.com/help/topic/LXPM/os_...
Seite 138 Rufen Sie die Lenovo XClarity Controller-Webschnittstelle auf (siehe https://sysmgt.lenovofiles.com/ help/topic/com.lenovo.systems.management.xcc.doc/dw1lm_c_accessingtheimmwebinterface.html b. Richten Sie die Lenovo XClarity Controller-Netzwerkverbindung über Lenovo XClarity Provisioning Manager ein (siehe https://sysmgt.lenovofiles.com/help/topic/ com.lenovo.systems.management.xcc.doc/dw1lm_t_settinguptheimmnetworkconnection.html c. Melden Sie sich beim Lenovo XClarity Controller an (siehe https://sysmgt.lenovofiles.com/help/topic/ com.lenovo.systems.management.xcc.doc/dw1lm_t_loggingintotheimm.html 6. Wenn Sie die Konfiguration des Rechenknotens geändert haben oder wenn Sie einen anderen Rechenknoten als den installieren, den Sie vorher entfernt haben, müssen Sie den Rechenknoten über...
Seite 139 Wählen Sie die erste Laufschiene aus, die Sie installieren möchten. Stellen Sie sicher, dass sich die Laufschiene in der kürzesten Position befindet. Richten Sie von der Vorderseite des Rack-Schranks Ziehen Sie die Schiene nach vorne und setzen Sie die aus die zwei Stifte auf der Rückseite der Schiene an den Stifte und die Verriegelung in die EIA-Flanschbohrungen Flanschbohrungen im hinteren Bereich des Racks aus.
Seite 140 Ziehen Sie die Laufschienen nach vorne, bis diese einrasten. Drücken Sie die vorderen Verriegelungen nach oben. Ziehen Sie die Schienen komplett aus dem Gehäuse heraus. Abbildung 130. Schienen Heben Sie das Gehäuse vorsichtig an. Neigen und senken Sie das Gehäuse. Drücken Sie Anmerkung: Stellen Sie sicher, dass alle Rechenknoten anschließend die Schienen in Richtung Gehäuse und und der Shuttle aus dem Gehäuse entfernt wurden.
Seite 141 Drücken Sie die hinteren Verriegelungen auf den Schienen hoch. Schieben Sie das Gehäuse, bis die Laufschienen einrasten. Drücken Sie die vorderen Verriegelungen auf den Schienen hoch. Schieben Sie das Gehäuse vollständig in das Rack. Abbildung 133. Installation des Gehäuses Gehäuse im Rack für den Versand sichern Verwenden Sie diese Informationen, um das Gehäuse im Rack für den Versand zu sichern.
Seite 142 Abbildung 136. Inhalt der Kabelträger-Box • Ein Kabelträger – Zwei Klettbänder (vormontiert) – Ein langes Klettband (wird nur beim Versand mit Rack verwendet) – Sieben Kabelführungen (vormontiert) – Drei Schienenbefestigungsklammern • Installationsanleitung Führen Sie zum Installieren des Kabelträgers die folgenden Schritte aus. ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 143 Abbildung 137. Installieren des Kabelträgers Schritt 1. Stellen Sie sicher, dass das Gehäuse vollständig in das Rack geschoben ist und die Rändelschrauben angezogen sind. Schritt 2. Richten Sie die innere Befestigungsklammer an der inneren Lasche der Schiene aus. Schieben Sie diese dann, bis sie einrastet.
Seite 144 Abbildung 138. Kabelführung Schritt 1. Öffnen Sie die blauen Halteklammern an den sieben Kabelführungen. Schritt 2. Schließen Sie die Netzkabel und die anderen Kabel an der Rückseite des Gehäuses an. Schritt 3. Verlegen Sie die Kabel und Netzkabel im Kabelträger. Schritt 4.
Seite 145 Abbildung 139. Entfernen des Kabelträgers Schritt 1. Trennen Sie alle Kabel vom Kabelträger. Schritt 2. Ziehen Sie die zwei äußeren Befestigungsklammer-Entriegelungshebel nach hinten, um den Kabelträger zu lösen. Schritt 3. Ziehen Sie den inneren Befestigungsklammer-Entriegelungshebel nach hinten, um den Kabelträger zu lösen.
Seite 146 Ein Rechenknoten kann auf eine der folgenden Arten eingeschaltet werden (Betriebsanzeige leuchtet): • Sie können den Netzschalter drücken. • Der Rechenknoten kann nach einer Stromunterbrechung automatisch erneut starten. • Der Rechenknoten kann über Lenovo XClarity Controller auf Remoteanforderungen zum Einschalten reagieren. Informationen zum Ausschalten des Rechenknotens finden Sie unter „Rechenknoten ausschalten“...
Seite 147 Um den Rechenknoten auszuschalten, der sich im Standby-Modus befindet (Anzeige für Stromversorgungsstatus blinkt einmal pro Sekunde): Anmerkung: Lenovo XClarity Controller kann den Rechenknoten als automatische Reaktion auf einen kritischen Systemausfall in einen Standby-Modus versetzen. • Starten Sie das ordnungsgemäße Herunterfahren des Betriebssystems (wenn dies vom Betriebssystem unterstützt wird).
Seite 148 ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 149 Führen Sie diese Verfahren durch, um Ihr System zu konfigurieren. Netzwerkverbindung für den Lenovo XClarity Controller festlegen Damit Sie in Ihrem Netzwerk auf Lenovo XClarity Controller zugreifen können, müssen Sie angeben, wie Lenovo XClarity Controller die Verbindung mit dem Netzwerk herstellen soll. Je nachdem, wie die Netzverbindung implementiert wird, müssen Sie möglicherweise auch eine statische IP-Adresse angeben.
Seite 150 Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...
Seite 151 (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Kapitel 4...
Seite 152 Benutzer- lenschnitt- UXSPs Aktualisie- sierungen sierungen schnittstel- stelle rungsme- für für E/A- thoden Hauptsys- Einheiten Inband Lenovo XClarity √ √ Provisioning Manager On-Target (LXPM) Ausgewähl- Außerband Lenovo XClarity √ √ te I/O- Controller Off-Target Einheiten (XCC) Inband Alle I/O- √...
Seite 153 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
Seite 154 • Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
Seite 155 Anmerkung: Lenovo XClarity Provisioning Manager bietet eine grafische Benutzerschnittstelle, um eine Lösung zu konfigurieren. Außerdem steht die textbasierte Schnittstelle zur Systemkonfiguration (das Setup Utility) zur Verfügung. Über Lenovo XClarity Provisioning Manager können Sie die Lösung neu starten und auf die textbasierte Schnittstelle zugreifen. Außerdem können Sie die textbasierte Schnittstelle als beim Drücken von F1 angezeigte Standardschnittstelle festlegen.
Seite 156 Bildschirm angezeigt wird. Wenn ein Kennwort festgelegt wurde, geben Sie dieses zum Entsperren von LXPM ein. Wechseln Sie zu UEFI-Konfiguration ➙ Systemeinstellungen ➙ Intel Optane DCPMMs, um DCPMMs zu konfigurieren und zu verwalten. Weitere Details finden Sie im Abschnitt „UEFI-Konfiguration“ in der Lenovo XClarity Provisioning Manager-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxpm_ frontend/lxpm_product_page.html Anmerkung: Wenn die textbasierte Oberfläche des Setup Utility statt Lenovo XClarity Provisioning...
Seite 157 DCPMMs, um DCPMMs zu konfigurieren und zu verwalten. • Lenovo XClarity Essentials OneCLI Einige Verwaltungsoptionen stehen in den Befehlen zur Verfügung, die im Pfad von Lenovo XClarity Essentials OneCLI im Betriebssystem ausgeführt werden. Weitere Informationen zum Herunterladen und Verwenden von Lenovo XClarity Essentials OneCLI erhalten Sie unter https://sysmgt.lenovofiles.com/help/...
Seite 158 DCPMM-Status dar. Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der unter der folgenden Adresse verfügbar ist: http://1config.lenovo.com/#/memory_configuration Sie können auch die DCPMM-Ziele mit den folgenden Befehlen in OneCLI festlegen: 1. Legen Sie den Status für „Ziel erstellen“ fest.
Seite 159 Für die App Direct-Kapazität von DCPMMs müssen die folgenden Schritte ausgeführt werden, damit sie wirklich für Anwendungen verfügbar ist. 1. Namespaces müssen für die Zuweisung der Bereichskapazität erstellt werden. 2. Das Dateisystem muss für die Namespaces im Betriebssystem erstellt und formatiert werden. Jeder App Direct-Bereich kann in einem Namespace zugewiesen werden.
Seite 160 Passphrasen notiert haben. Falls Sie die Passphrasen verloren oder vergessen haben, können die gespeicherten Daten nicht gesichert oder wiederhergestellt werden, Sie können sich jedoch zwecks sicheres Löschen mit Administratorrechten an den Lenovo Service wenden. • Nach drei fehlgeschlagenen Entsperrversuchen wechseln die entsprechenden DCPMMs in den Status „Überschritten“, und es wird eine Systemwarnung ausgegeben.
Seite 161 Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources...
Seite 162 – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html –...
Seite 163 4. Aktualisieren Sie die UUID. • Vom Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI legt die UUID in Lenovo XClarity Controller fest. Wählen Sie eines der folgenden Verfahren aus, um auf Lenovo XClarity Controller zuzugreifen und die UUID festzulegen: –...
Seite 164 • Von Lenovo XClarity Provisioning Manager So aktualisieren Sie die Systemkennnummer mit Lenovo XClarity Provisioning Manager: 1. Starten Sie den Server und drücken Sie F1, um die Lenovo XClarity Provisioning Manager- Schnittstelle anzuzeigen. 2. Wenn das Administratorkennwort erforderlich ist, geben Sie das Kennwort ein.
Seite 165 Lenovo XClarity Essentials OneCLI legt die Systemkennnummer in Lenovo XClarity Controller fest. Wählen Sie eines der folgenden Verfahren aus, um auf Lenovo XClarity Controller zuzugreifen und die Systemkennnummer festzulegen: – Betrieb vom Zielsystem, wie z. B. dem Zugriff per LAN oder KCS (Keyboard Console Style) –...
Seite 166 Kennwort sind alle für diesen Befehl gültig. Dies ist ein Beispielbefehl: onecli config set SYSTEM_PROD_DATA.SysEncloseAssetTag <asset_tag> −−bmc xcc_user_id:xcc_password@xcc_external_ip 4. Setzen Sie das Lenovo XClarity Controller auf die werkseitige Voreinstellung zurück. Siehe Abschnitt „BMC auf werkseitige Voreinstellungen zurücksetzen“ in der XCC-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530...
Seite 167 „Lösung kann ein Laufwerk nicht erkennen“ auf Seite 163 • „Angezeigter Systemspeicher liegt unterhalb des installierten physischen Speichers“ auf Seite 164 • „Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 165 • „Spannung (Platinenfehler) wird im Ereignisprotokoll angezeigt“ auf Seite 166 Die Lösung kann nicht eingeschaltet werden Führen Sie die folgenden Schritte aus, bis das Problem behoben ist:...
Seite 168 Laufwerksanschlüsse keine physischen Beschädigungen aufweisen. 3. Führen Sie die Diagnosetests für den SAS/SATA-Adapter und die Laufwerke aus. Wenn Sie eine Lösung starten und die Taste F1 drücken, wird standardmäßig die Lenovo XClarity Provisioning Manager- Schnittstelle angezeigt. Sie können die Festplattenlaufwerkdiagnose über diese Schnittstelle ausführen.
Seite 169 Konfigurationsdienstprogramm aus, und aktivieren Sie das Speichermodul. 4. Führen Sie die Speicherdiagnoseprogramme aus. Schalten Sie das System ein und drücken Sie F1, sobald das Logo auf dem Bildschirm angezeigt wird. Die Lenovo XClarity Provisioning Manager- Schnittstelle wird gestartet. Sie können die Speicherdiagnoseprogramme über diese Schnittstelle ausführen.
Seite 170 4. Ersetzen Sie die gerade installierte Einheit. Spannung (Platinenfehler) wird im Ereignisprotokoll angezeigt Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Setzen Sie das System auf die Mindestkonfiguration zurück. Informationen zur erforderlichen Mindestanzahl an Prozessoren und DIMMs finden Sie unter „Technische Daten“...
Seite 171 Anhang A. Hilfe und technische Unterstützung anfordern Wenn Sie Hilfe, Serviceleistungen oder technische Unterstützung benötigen oder einfach nur weitere Informationen zu Lenovo Produkten erhalten möchten, finden Sie bei Lenovo eine Vielzahl von hilfreichen Quellen. Aktuelle Informationen zu Lenovo Systemen, Zusatzeinrichtungen, Services und Unterstützung erhalten Sie im World Wide Web unter: http://datacentersupport.lenovo.com...
Seite 172 Softwarefehler vermuten, können Sie die Dokumentation zum Betriebssystem oder zum Programm zu Rate ziehen. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie sich entsprechend vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können. Unter finden Sie weitere http://datacentersupport.lenovo.com/warrantylookup...
Seite 173 Lenovo Unterstützung gesendet werden, wenn bestimmte wartungsfähige Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Unterstützung über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an das Lenovo Unterstützungszentrum...
Seite 174 ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 175 Bauteile, elektrostatisch empfindliche Umgang Beschreibung des Schalterblocks SW1 Betriebsanzeige Bildschirmanschluss Firmware aktualisieren Rückseite Firmware konfigurieren Brücken Firmwareaktualisierungen Systemplatine Flacher PCIe x16-Adapter, installieren Flacher PCIe x8-Adapter im PCIe-Steckplatz 3-B und 4-B, installieren Flacher PCIe x8-Adapter, installieren © Copyright Lenovo 2017, 2021...
Seite 176 Gehäusezusatzeinrichtungen Laufwerk Installieren Aktivitätsanzeige Gemischter Speichermodus Statusanzeige Gleichstromanzeige Layout der Systemplatine Lenovo Capacity Planner Grundstellungsknopf Lenovo XClarity Essentials Lenovo XClarity Provisioning Manager Lösung verkabeln Lösung, Vorderansicht 23–24 Lösungskonfiguration Halterung auf der M.2-Rückwandplatine Lösungskonfiguration prüfen Anpassung Lösungskonfiguration sichern Hardwarezusatzeinrichtungen Luftführung Installieren...
Seite 177 Software Servicedaten Servicedaten erfassen Wechselstromanzeige Shuttle, Entfernen Software Speicher 106–107, 151 Einsetzen UDIMM Zusatzeinrichtung installieren Speicherkonfiguration 151, 157 Speichermodus Mikroprozessor Spezifikationen 7, 10, 16 Staubpartikel, Verunreinigung Prozessor Steuerelemente und Anzeigen Prozessor-Kühlkörpermodul in der Knotenbedienerinformationsanzeige Strom © Copyright Lenovo 2017, 2021...
Seite 178 ThinkSystem D2 Gehäuse, Modulares Gehäuse, Modulares Gehäuse für 6U-Konfiguration und ThinkSystem SD530 Rechenknoten Konfigurationsanleitung...
Seite 180 Teilenummer: SP47A24235 Printed in China (1P) P/N: SP47A24235 *1PSP47A24235*...

Diese Anleitung auch für:

Thinksystem d2 7x85 7x21 7x22

Lenovo 7X20 Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für Lenovo 7X20

Inhaltszusammenfassung für Lenovo 7X20

Diese Anleitung auch für:
