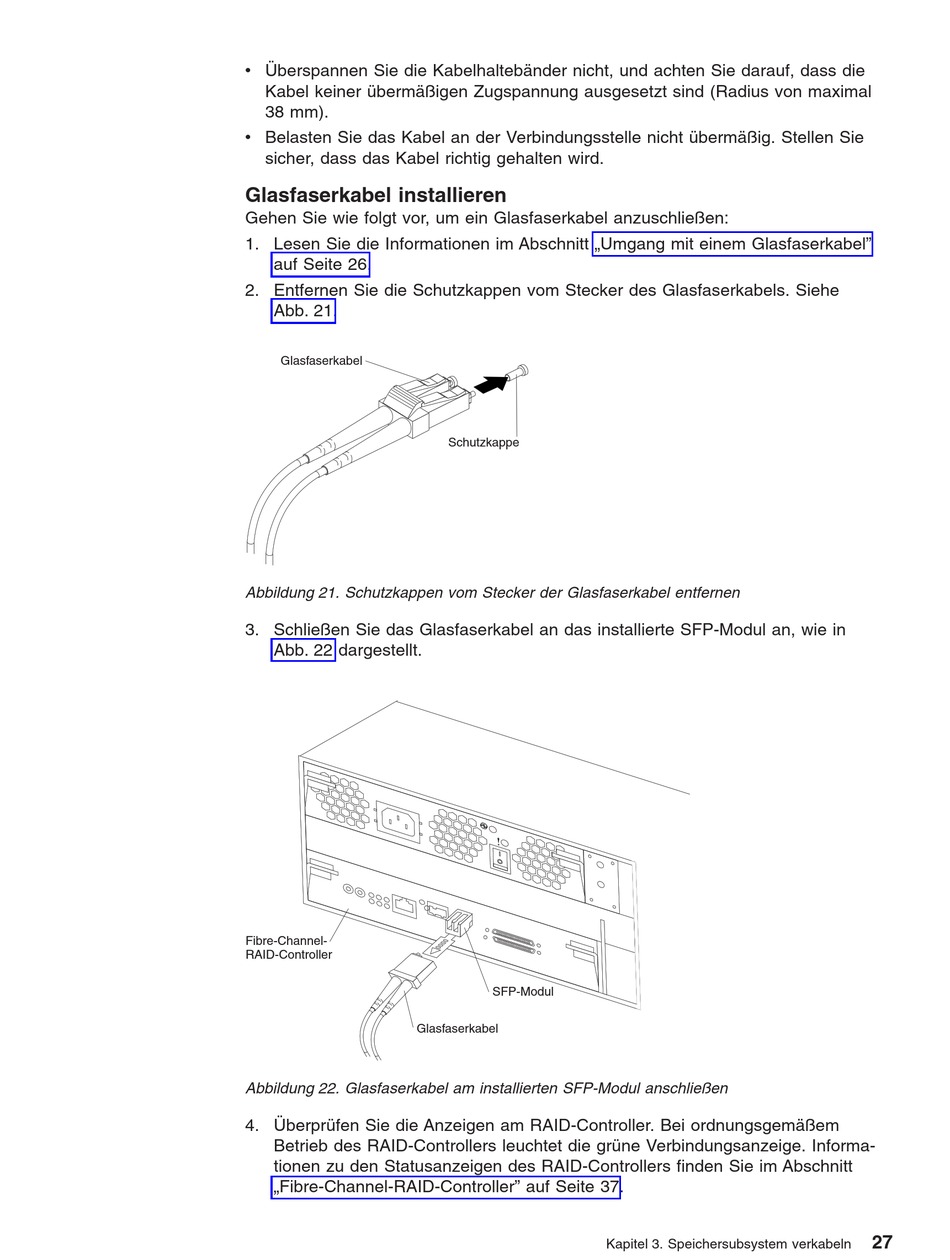

IBM TotalStorage DS300 Hardwareinstallations- Und Fehlerbehebungshandbuch Seite 43

v Überspannen Sie die Kabelhaltebänder nicht, und achten Sie darauf, dass die
Kabel keiner übermäßigen Zugspannung ausgesetzt sind (Radius von maximal
38 mm).
v Belasten Sie das Kabel an der Verbindungsstelle nicht übermäßig. Stellen Sie
sicher, dass das Kabel richtig gehalten wird.
Glasfaserkabel installieren
Gehen Sie wie folgt vor, um ein Glasfaserkabel anzuschließen:
1. Lesen Sie die Informationen im Abschnitt „Umgang mit einem Glasfaserkabel"
auf Seite 26.
2. Entfernen Sie die Schutzkappen vom Stecker des Glasfaserkabels. Siehe
Abb. 21.
Glasfaserkabel
Abbildung 21. Schutzkappen vom Stecker der Glasfaserkabel entfernen
3. Schließen Sie das Glasfaserkabel an das installierte SFP-Modul an, wie in
Abb. 22 dargestellt.
Fibre-Channel-
RAID-Controller
Glasfaserkabel
Abbildung 22. Glasfaserkabel am installierten SFP-Modul anschließen
4. Überprüfen Sie die Anzeigen am RAID-Controller. Bei ordnungsgemäßem
Betrieb des RAID-Controllers leuchtet die grüne Verbindungsanzeige. Informa-
tionen zu den Statusanzeigen des RAID-Controllers finden Sie im Abschnitt
„Fibre-Channel-RAID-Controller" auf Seite 37.
Schutzkappe
SFP-Modul
Kapitel 3. Speichersubsystem verkabeln
27
