R 402
Rote Taste
= Aus
Grüne Taste
= Ein
Schwarze Taste
= Pulsbetrieb.
Drehzahl-Wahlschalter Dreiphasengeräte R 402
50 Hz : 500 und 1500 U/min.
60 Hz : 600 und 1800 U/min.
Drehzahl-Wahlschalter Einphasengeräte R 402
50 Hz : 750 und 1500 U/min.
60 Hz : 900 und 1800 U/min.
R 402 V.V. : Drehzahlregler Kutterbetrieb :
300 bis 3 000 U/min.
Gemüseschneidebetrieb :
300 bis 1000 U/min

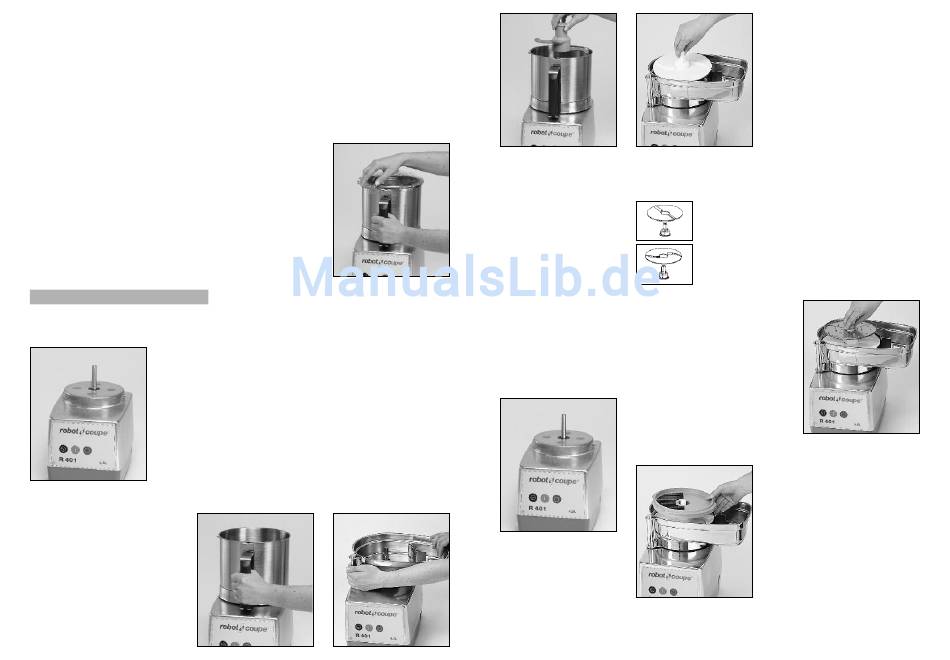

• KUTTERAUFSATZ
1) Stellen Sie sich vor den
Motorblock und setzen Sie
die Kutterschüssel auf die
Antriebswelle. Dabei soll
der Magnetstreifen etwas
nach links gerichtet sein.
2) Die Kutterschüssel auf
dem Motorblock nach rechts
drehen, bis die hervorste-
henden
Ansätze
des
Motorblocks in die dafür
vorgesehenen Aussparun-
gen einrasten.
Der Handgriff befindet sich
nun Ihnen gegenüber.
30
3) Das Messer auf die
Antriebswelle stecken und bis
zum Boden der Kutterschüssel
durchdrücken. Dabei kontrol-
lieren, daß das Messer am
Schüsselboden richtig positio-
niert ist, indem Sie es in der
Kutterschüssel drehen.
Ihr Gerät ist jetzt betriebsbereit, was durch das
MONTAGE
Aufleuchten der grünen Leuchtdiode angezeigt wird.
• GEMUSESCHNEIDEAUFSATZ
Der Gemüseschneideaufsatz besteht aus zwei
abnehmbaren Teilen: der Edelstahlschüssel und dem
Deckel.
1) Stehen Sie sich vor
den Motorblock und setzen
Sie
die
Schüssel
Gemüseschneideaufsatzes
auf den Motorblock, so daß
der Auswurf nach rechts
gerichtet ist.
scheibe auf die Antriebsachse, zum Umdrehen, die
Scheibe einfach umgedrecht auf die gleiche Position
4) Deckel auf die Kutter-
stecken.
schüssel aufsetzen und nach
rechts bis zum Anschlag
drehen.
4) Scheibenwahl :
a) Sie haben eine Reibe-,
Streifen- oder Schneide-
scheibe gewählt. Stecken
Sie die Scheibe auf die
Auswurfscheibe.
des
Nur für die Modelle R 402/R 402 V.V. :
2) Schüssel nach rechts dre-
hen, bis die Ansätze am
Motorblock in ihre Ausspa-
Das Würfelgatter wird in die Einkerbungen, die sich
rungen einrasten.
am Rande der Schneideschüssel befinden, eingesetzt.
3) Stecken Sie die Aus-
wurfscheibe aus weißem
Kunststoff auf die Motor-
welle, und kon-trollieren, daß
sie am Boden der Schüssel
richtig eingesetzt ist.
Gemäss
Gebrauchsan-
weisung (Ansicht A oder B),
stecken Sie die Auswurf-
SEITE A nach oben (niedrigere Auswurf-
stege) für empfindliche Südfrüchte und Ge-
müsesorten (Tomaten, Champignons usw.)
SEITE B nach oben (hohe Auswurfstege)
für sonstiges Obst und Gemüse.
b) Sie wollen Wür fel
schneiden: Setzen Sie zuerst
ein Würfelgatter auf die
Antriebsachse und dann da-
rauf eine Schneidescheibe.
Beachte : Zusammen mit
einem Würfelgatter können
lediglich die Schneide-
scheiben mit 8 mm und 10
mm eingesetzt werden.
