Trotec SpeedMarker 700 CL Betriebsanleitung Seite 49

Information
Die Funktionen zum Verfahren des Lasers und zum Bewegen der Schutztüre sind nur in der Betriebsart
"Handbetrieb" aktiv.

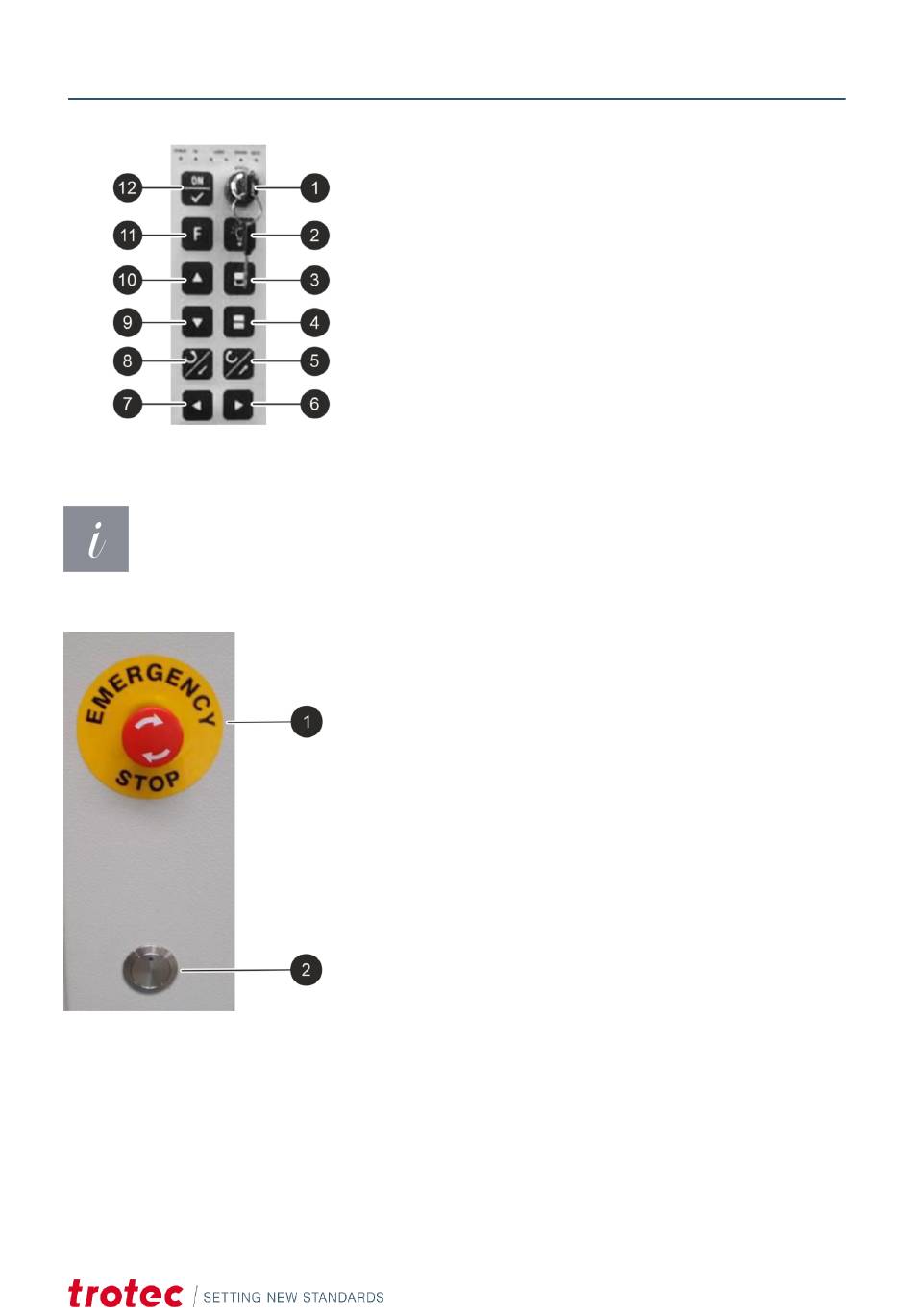

1 Schlüsselschalter
2 Taster Beleuchtung
3 Schutztür auf
4 Schutztür zu
5 Taster nach hinten (Y)
6 Taster rechts (X)
7 Taster links (X)
8 Taster nach vorne (Y)
9 Taster abwärts (Z)
10 Taster aufwärts (Z)
11 Funktionstaste F
12 Taster ON
❶ Not-Halt Schalter
–
bei Gefahr drücken.
–
Stromversorung des PCs bleibt
bestehen.
❷ Automatik-Start Taster
–
Start der Bearbeitung im
Automatikmodus.
Auswahl Hand- oder Automatikbetrieb
Beleuchtung im Bearbeitungsraum
Schutztür nach oben fahren
Schutztür nach unten fahren
Laser nach hinten fahren
Laser nach rechts fahren
Laser nach links fahren
Laser nach vorne fahren
Laser nach unten fahren
Laser nach oben fahren
Wechsel zwischen Modi
bei der x- und y-Achse
Quittieren nach Einschalten,
Not-Aus und Störung
Bedienung
