Aufstellung und Installation
8.6
Elektrische Installation
Nach der mechanischen Aufstellung von Markierkopf, Lasereinschub und PC müssen die Komponenten elektrisch
miteinander verbunden werden (Im Auslieferungszustand sind der Lasereinschub und der Markierkopf bereits
miteinander verbunden).
Anschließend sind die Verbindungen zur Peripherie (Netzanschluss, externe Steuer- und Sicherheitssignale,..) über die
Schnittstellen am Lasereinschub und der PC Schnittstellen herzustellen.
Um die elektrische Installation zu erleichtern, sind alle Stecker mit eindeutigen Bezeichnungen versehen.
Die Steckerbezeichnungen sind zusätzlich codiert.
Die letzte Stelle der Steckerbezeichnung identifiziert die jeweilige Hardwarekomponente.
Es gilt:
X ... 1 Lasereinschub
X ... 2 Markierkopf
8.6.1

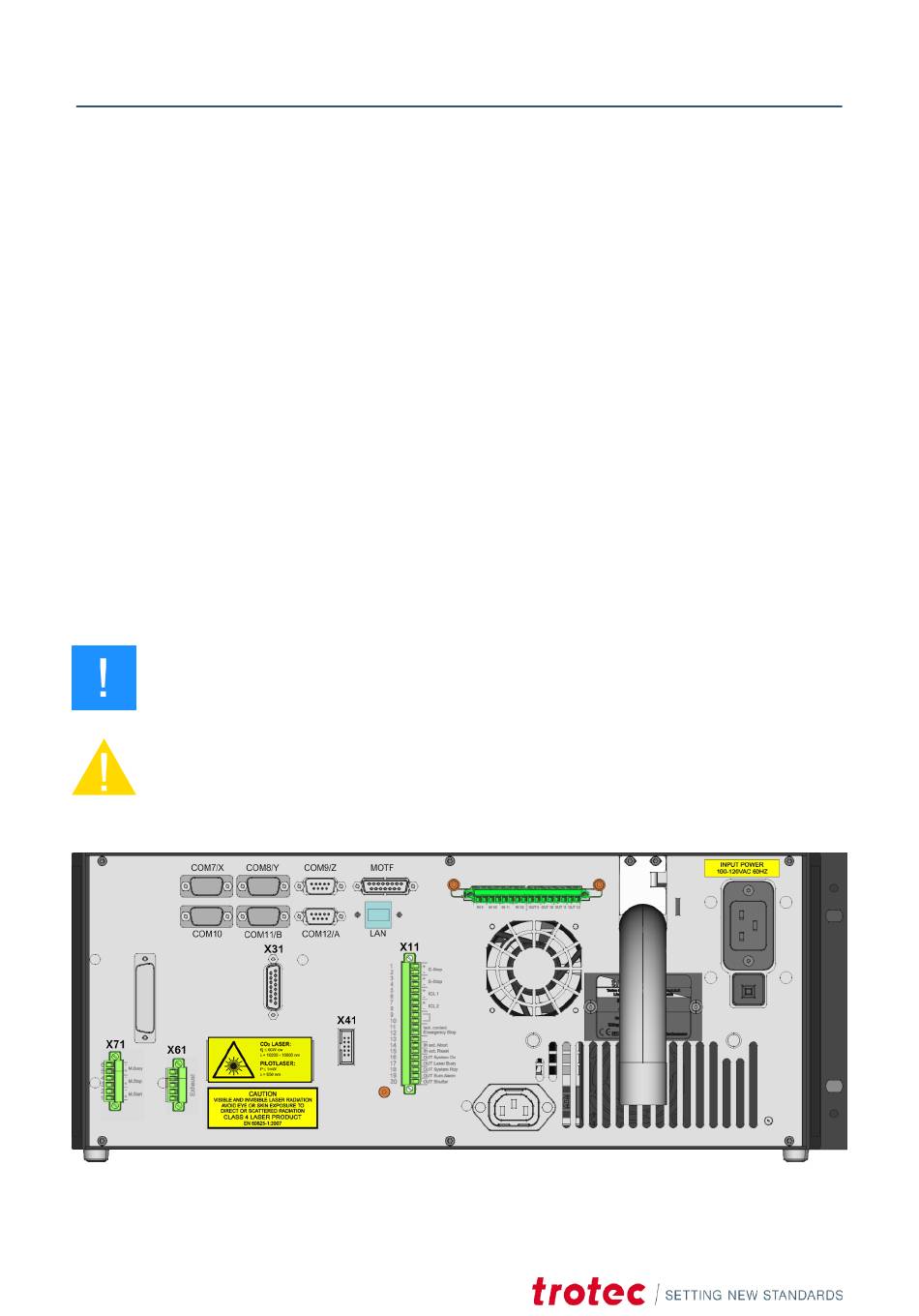

Schnittstellen-Übersicht Lasereinschub (Rückseite)
Hinweis
Bevor der Beschriungslaser in Betrieb genommen werden kann, müssen die externen Sicherheitskreise
verbunden werden, bzw. externe Start- und Stopp-Signale angeschlossen werden.
Vorsicht
Bei Verknüpfung ist vom Betreiber darauf zu achten, dass alle Sicherheitskreise den jeweils gültigen
nationalen Normen und Richtlinien für den Einsatz von Lasergeräten entsprechen. Andernfalls besteht die
Gefahr von Personen- oder Sachschäden.
Folgende Anschlüsse stehen am Lasereinschub zur Verfügung:
