Aufstellung und Installation
8.6.2

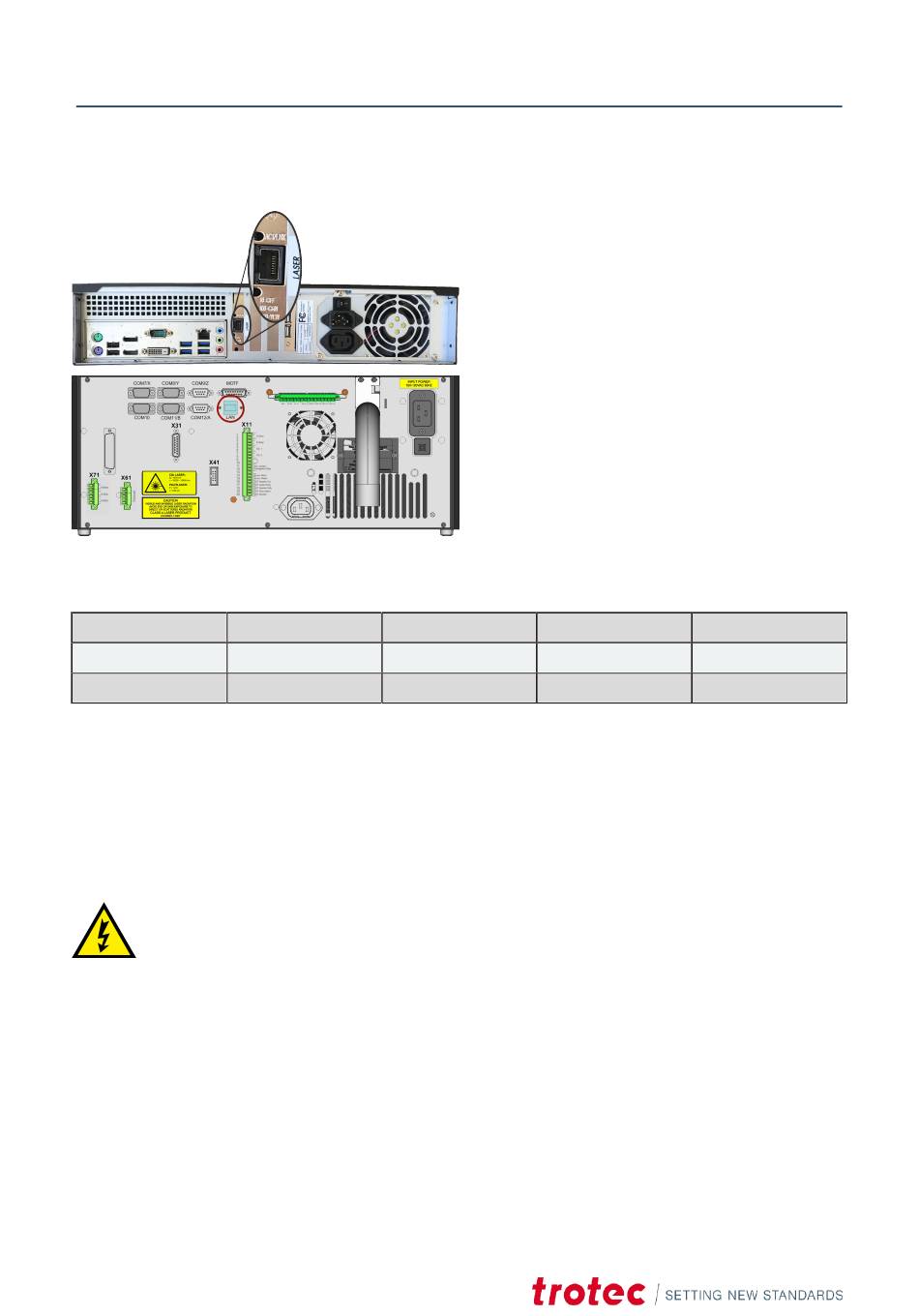

Schnittstellen-Übersicht am PC (Rückseite)
FOLGENDE IP-ADRESSEN SIND RESERVIERT:
192.168.0.3
192.168.0.10
192.168.0.5
192.168.0.11
192.168.0.7
192.168.0.12
8.6.3
Netzanschluss
Der Lasereinschub verfügt an der Rückseite über eine Kaltgerätebuchse für das mitgelieferte Kaltgerätekabel.
Die Konfiguration des Lasereinschubes ist dem Typenschild, bzw. dem Warnschild über der Kaltgerätebuchse zu
entnehmen.
Warnung Strom
Je nach konfigurierter Netzspannung ist der Lasereinschub mit unterschiedlichen Hauptsicherungen
ausgestattet:
Die Hauptsicherungen befinden sich hinter der Abdeckung direkt an der Kaltgerätebuchse.
Am PC wird für alle Netzspannungen dieselbe Hauptsicherung verwendet.
8.6.4
Pin-Belegung der Schnittstellen
X11 - Sicherheitskreis (Emergency stop / Interlock / external Messages)
44
192.168.0.13
192.168.0.14
192.168.0.15
230V AC
Über eine Kabelverbindung von der LAN-Schnittstelle
auf der Rückseite des PC Racks zur LAN-Schnittstelle
am Laser Rack wird die Maschine mit dem Ethernet
verbunden.
192.168.0.16
192.168.0.17
192.168.0.18
-
1 x 10 A träge
192.168.0.19
192.168.0.50
