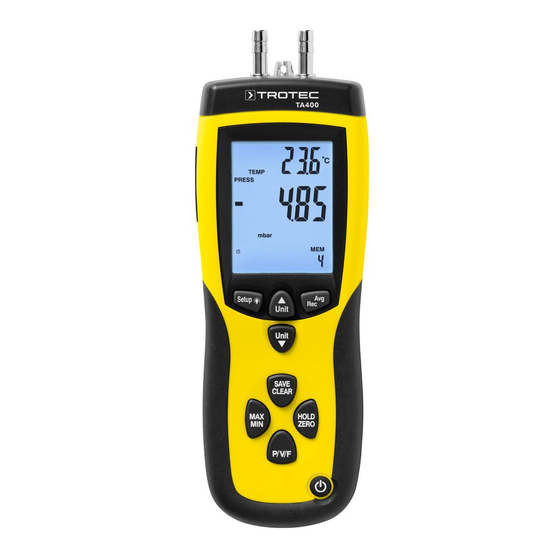

Trotec TA400 Bedienungsanleitung
Staurohr-anemometer
Vorschau ausblenden
Andere Handbücher für TA400:
- Bedienungsanleitung (12 Seiten) ,
- Bedienungsanleitung (9 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Trotec TA400
Inhaltszusammenfassung für Trotec TA400

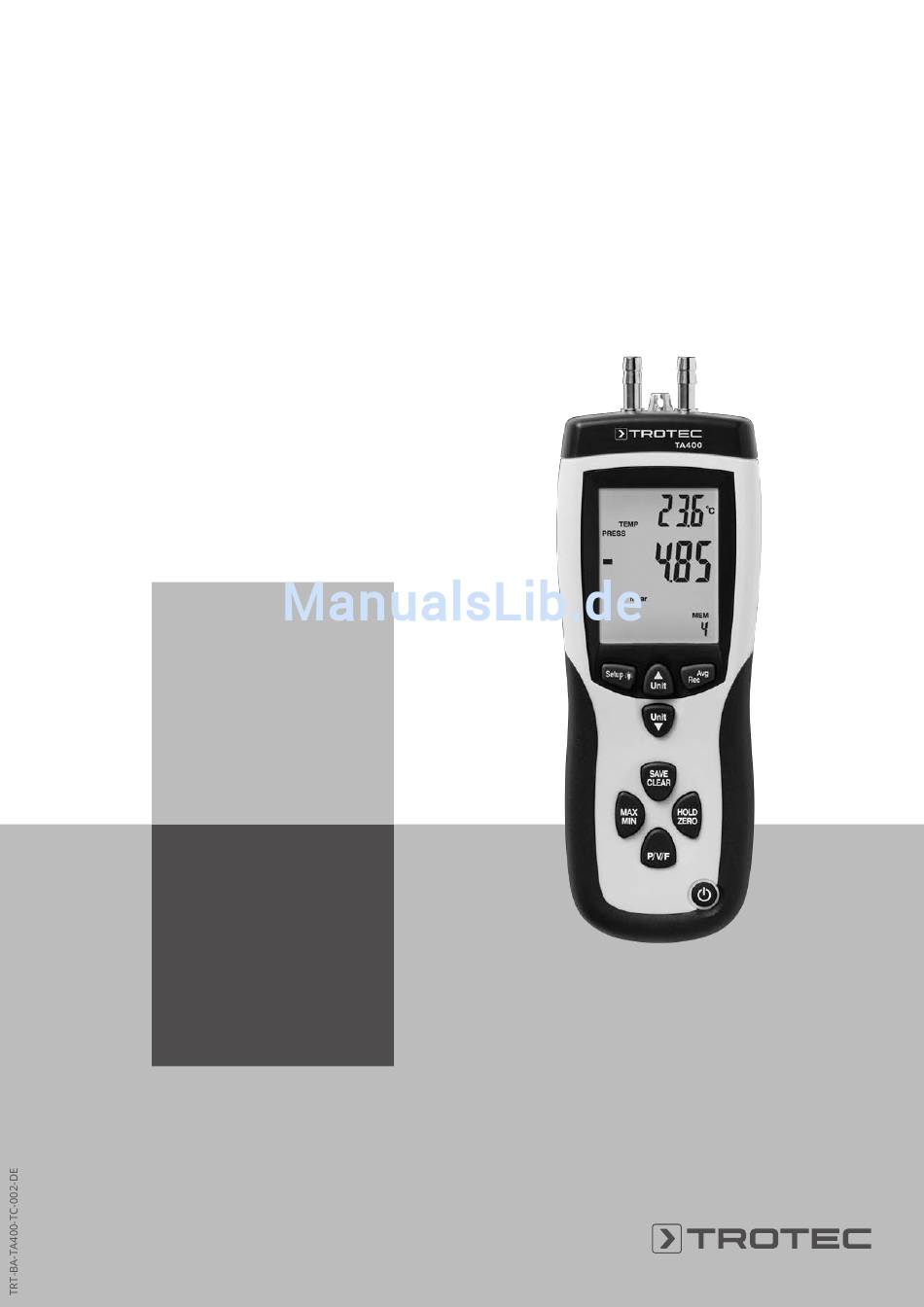

- Seite 1 TA400 BEDIENUNGSANLEITUNG STAUROHR-ANEMOMETER...
-
Seite 2: Inhaltsverzeichnis
Fehler und Störungen ............ 11 Der Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt Wartung und Reparatur............ 11 erstellt. Trotec GmbH & Co. KG übernimmt keinerlei Haftung für etwaige Fehler oder Auslassungen. Entsorgung................ 12 Die Ermittlungen valider Messergebnisse, Schlussfolgerungen und daraus abgeleiteter Maßnahmen unterliegen ausschließlich... -
Seite 3: Sicherheit
Daten angegebenen Messbereichs. Beachten Sie dabei die technischen Daten und halten Sie diese ein. Um das Gerät bestimmungsgemäß zu verwenden, verwenden Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Trotec geprüfte Ersatzteile. Bestimmungswidrige Verwendung Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen oder für Messungen in Flüssigkeiten oder an... -
Seite 4: Informationen Über Das Gerät
Außerdem verfügt das Gerät über die Möglichkeit, Messdaten mit einer im Lieferumfang enthaltenen Software direkt auf Taste SAVE/CLEAR einem PC auszulesen und abzuspeichern. Taste HOLD/ZERO Taste Ein/Aus Taste P/V/F Taste MAX/MIN Taste Unit Taste Setup / Beleuchtung Eingang - Bedienungsanleitung – Staurohr-Anemometer TA400... -
Seite 5: Technische Daten
Anzeige Einheit Druck CMM: 0,001 bis 100 Anzeige Einheit Geschwindigkeit Temperatur Anzeige Messmodus Messbereich °C: 0 bis 50 °C Anzeige TEMP °F: 32,0 bis 122,0 °F Anzeige Darstellung Zeit Auflösung °C: 0,1 °F: 0,1 Genauigkeit °C: ±1,0 °C °F: ±2,0 °F Bedienungsanleitung – Staurohr-Anemometer TA400... -
Seite 6: Transport Und Lagerung
Lieferumfang Bedienung • 1 x Staurohr-Anemometer TA400 Batterie einsetzen • 1 x 9 V Batterie Vorsicht • 1 x Staurohr Vergewissern Sie sich, dass die Oberfläche des • 1 x Schlauch weiß Gerätes trocken und das Gerät ausgeschaltet ist. • 1 x Schlauch schwarz •... - Seite 7 3. Drücken Sie die Taste Unit (13), um die gewünschte Einheit für die Messung auszuwählen. ð Die gewählte Einheit erscheint in der Anzeige Einheit Druck (33). 4. Drücken Sie die Taste HOLD/ZERO (9) für ca. 2 s, um einen Nullpunkt-Reset durchzuführen. Bedienungsanleitung – Staurohr-Anemometer TA400...
-
Seite 8: Luftgeschwindigkeit Messen
Staurohr nicht mehr als 10° in Bezug auf den Luftstrom Staurohr nicht mehr als 10° in Bezug auf den Luftstrom geneigt sein sollte. geneigt sein sollte. ð Der Messwert erscheint in der Messwertanzeige (19). ð Der Messwert erscheint in der Messwertanzeige (19). Bedienungsanleitung – Staurohr-Anemometer TA400... - Seite 9 ð Ein neues Messintervall wird gestartet. ð Die Anzeige REC (21) erscheint im Display. 2. Drücken Sie die Taste MAX/MIN (12), um zwischen den Funktionen zu wechseln. 3. Drücken Sie die Taste MAX/MIN (12) für ca. 2 s, um wieder zum normalen Messmodus zurückzukehren. Bedienungsanleitung – Staurohr-Anemometer TA400...
-
Seite 10: Hold-Funktion
Type Anzeigeoptionen für 1 = Messmodi Luftdruck Messmodi und Luftgeschwindigkeit 2 = Messmodi Luftgeschwindigkeit und Luftvolumenstrom 3 = Messmodi Luftdruck, Luftgeschwindigkeit und Luftvolumenstrom Sleep Abschaltautomatik Abschaltautomatik ein- oder ausschalten Speicher löschen Speicher löschen ja oder nein Bedienungsanleitung – Staurohr-Anemometer TA400... -
Seite 11: Abschaltautomatik Einstellen
ð Der gewählte Messwert wird gelöscht. ð Ein akustisches Signal zur Bestätigung ertönt. ð Der nächste gespeicherte Messwert wird angezeigt. 4. Drücken Sie die Taste REC/AVG (6) für ca. 2 s, um wieder in den Messmodus zurückzukehren. Bedienungsanleitung – Staurohr-Anemometer TA400... -
Seite 12: Software
Software und bietet dafür auch keinen Fehlercode Ursache Abhilfe Support. Trotec lehnt jegliche Haftung aus der Verwendung der • Überprüfen Sie die Luftdruck oder kostenlosen Software ab und ist weder zu Korrekturen noch zur Batteriespannung und legen Luftgeschwindigkeit ist Entwicklung von Updates, Upgrades verpflichtet. -
Seite 13: Entsorgung
Europäischen Union – gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend den geltenden gesetzlichen Bestimmungen. Bedienungsanleitung – Staurohr-Anemometer TA400... - Seite 14 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
