6.5
Elektrische Installation
Nach dem mechanischen Einbau von Markierkopf, Lasereinschub und PC müssen die Komponenten elektrisch
miteinander verbunden werden (Im Auslieferungszustand sind der Lasereinschub und der Markierkopf bereits
miteinander verbunden).
Anschließend sind die Verbindungen zur Peripherie (Netzanschluss, externe Steuer- und Sicherheitssignale, ...) über die
Schnittstellen am Lasereinschub und der PC-Schnittstellen herzustellen.
Um die elektrische Installation zu erleichtern, sind alle Stecker mit eindeutigen Bezeichnungen versehen. Der Stecker
mit der Bezeichnung X82 gehört zur Buchse mit derselben Bezeichnung.
Die Steckerbezeichnungen sind zusätzlich codiert.
Die letzte Stelle der Steckerbezeichnung identifiziert die jeweilige Hardwarekomponente.
Es gilt:
X ... 1 Lasereinschub
X ... 2 Markierkopf
6.5.1

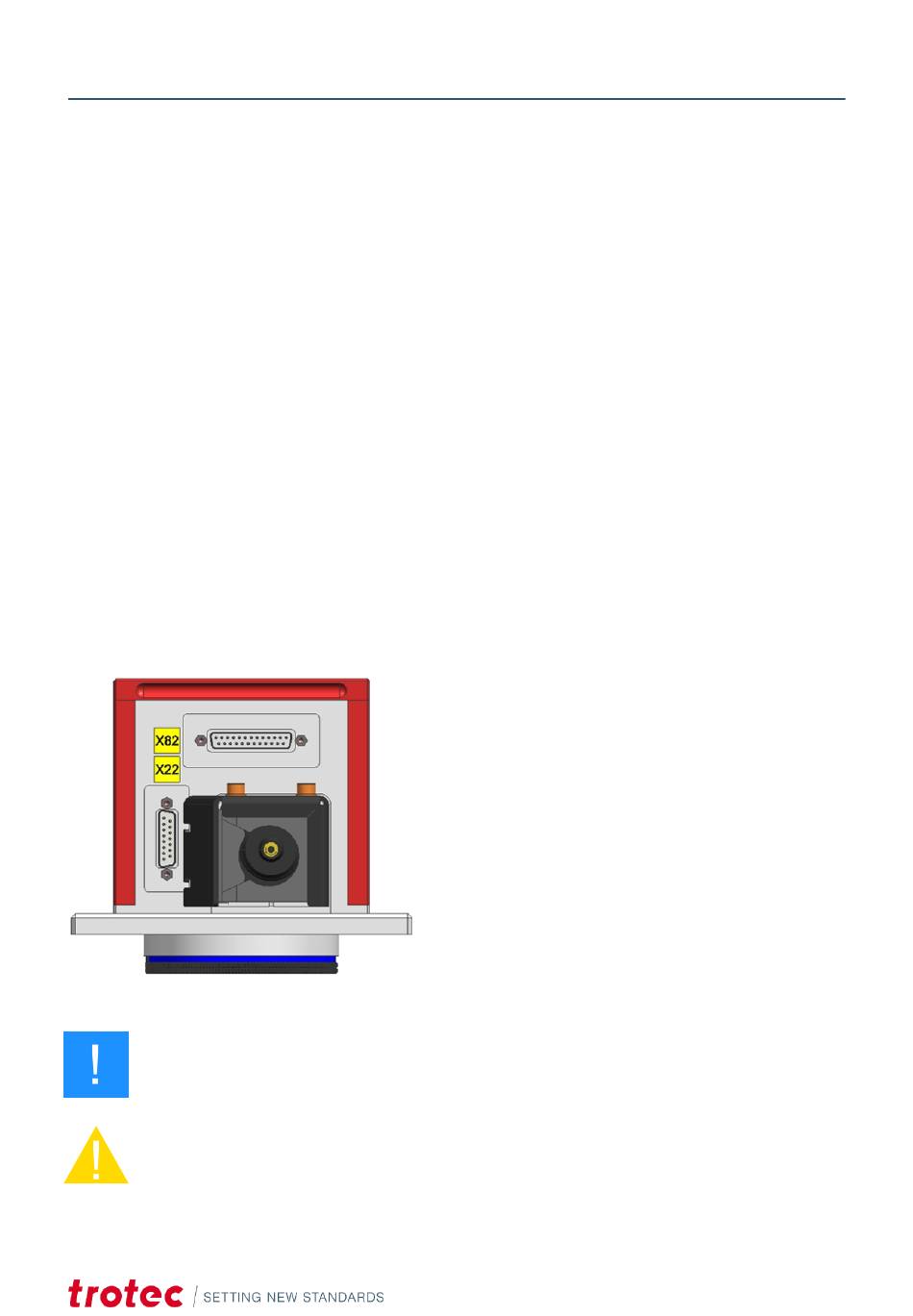

Schnittstellen-Übersicht Markierkopf (Rückseite)
Hinweis
Im Auslieferzustand sind die Kabel am Markierkopf bereits verbunden.
Vorsicht
Das Abstecken der Faser zur Trennung des Markierkopfes darf ausschließlich durch geschultes
Servicepersonal erfolgen.
Vor Arbeiten am System ist der Netzstecker zu ziehen!
Aufstellung und Installation
29
