6.4

Mechanische Installation

6.4.1

Installation des Markierkopfes

Eine korrekte, stabile und reproduzierbare Ausrichtung des Bearbeitungskopf relativ zum zu beschrienden Werkstück
ist die Voraussetzung für einwandfreie Beschriungsergebnisse. Entsprechende Sorgfalt gilt bei der Installation des
Bearbeitungskopfes.

BEFESTIGUNG

Der Markierkopf kann über die mitgelieferten Fußleisten entweder von oben, oder über das Bohrbild in der Grundplatte
von unten befestigt werden. Die Fußleisten lassen sich in unterschiedlichen Positionen an der Grundplatte des
Bearbeitungskopf montieren. Werden die Fußleisten nicht benötigt, so können sie demontiert werden. Es ist auf einen
festen Halt des Bearbeitungskopf zu achten. Im Betrieb sollten Vibrationen der Halte-rung vermieden werden. Um
Beschädigungen der Optik zu vermeiden, sollte die Schutzkappe während des Einbaus auf der Linse verbleiben.

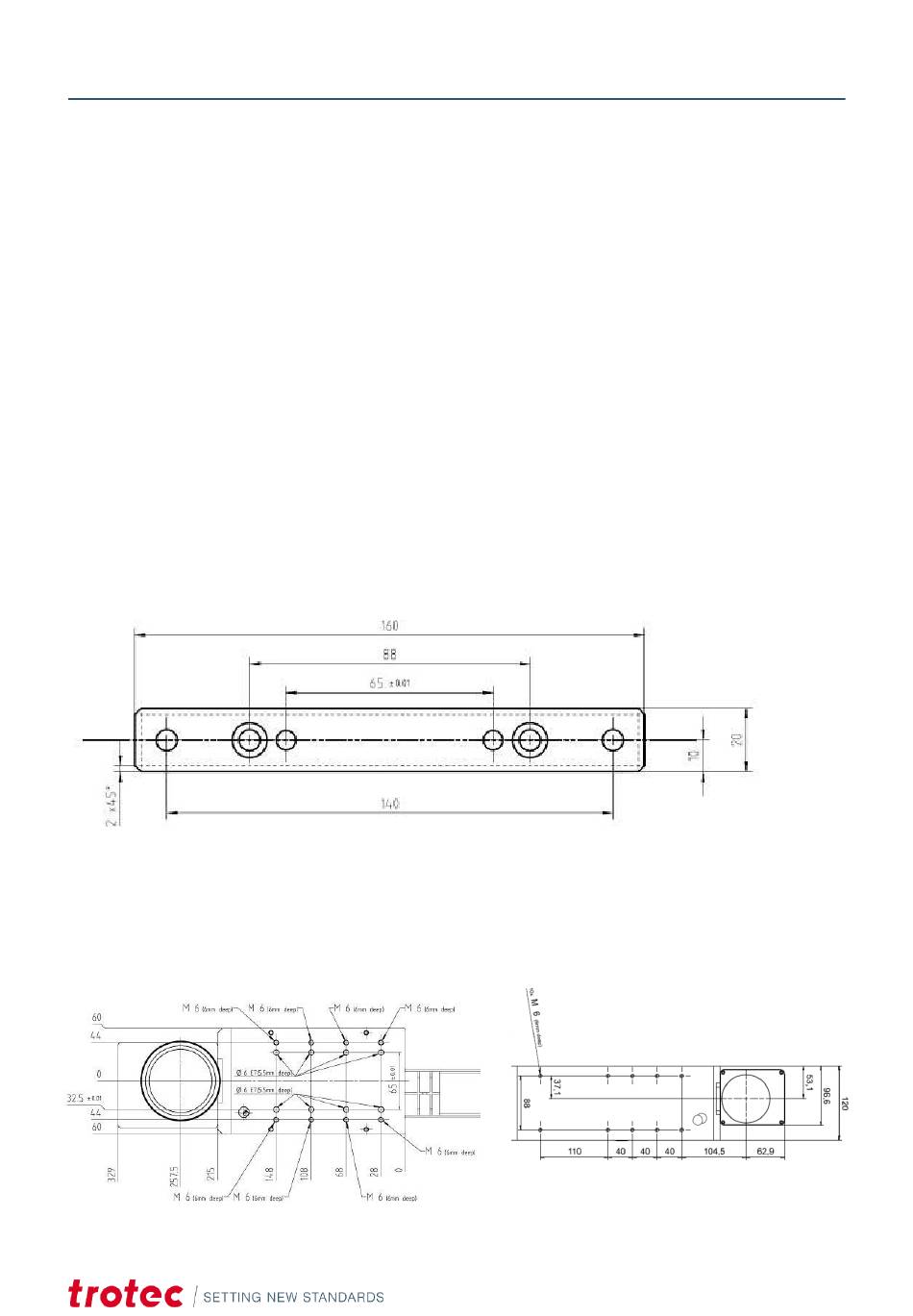

Die nachstehende Abbildung zeigt das Bohrbild der Fußleisten. Die Befestigung des Bearbeitungskopf erfolgt über die
beiden außen liegenden Durchgangsbohrungen mit 6,6 mm Durchmesser (ausgelegt für M6 Schrauben).
Die nachstehenden Abbildungen zeigen die Bohrbilder des Bearbeitungskopf, wie es für eine direkte Befestigung ohne
Fußleisten verwendet werden kann.
a) ohne Dynamic Shier
Aufstellung und Installation
b) mit Dynamic Shier
27
