8

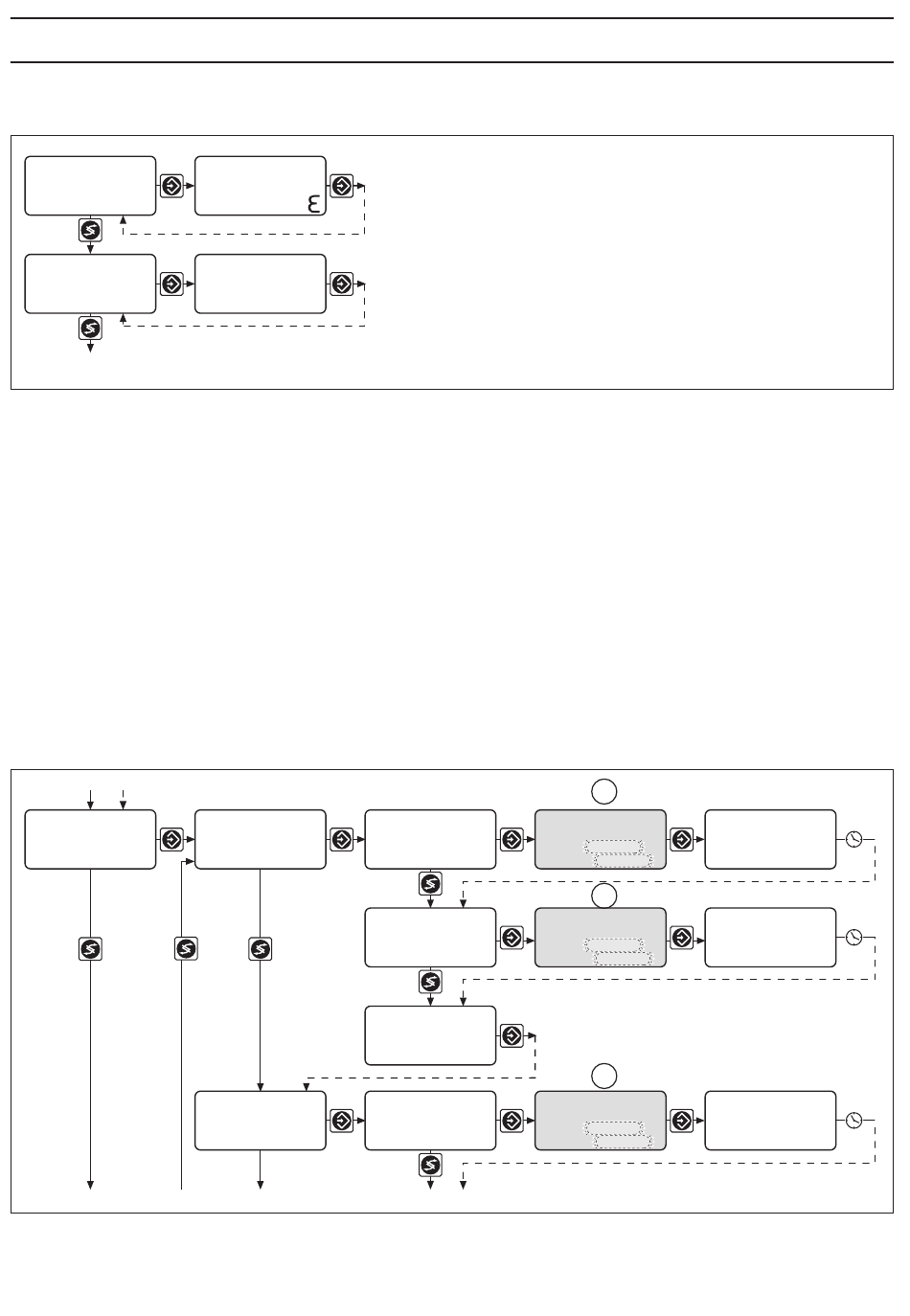

Bedienmenü / Beschreibung
Daueranzeigen
pH 1
7.20
pH 2
7.50
Messwert 1 7.00 pH
Sollwert
7.20 pH
Stellgr.
0 %
Temp. 1
25 °C
Die Daueranzeigen 1 bis 4 dienen zur Information über Fehlermeldungen/-ursachen (siehe hierzu auch
Tabelle auf Seite 24) sowie über Betriebswerte/Einstellungen.
Kalibrieren
Kalibrieren der pH-Sonden (Messwert 1, 2):
Die Kalibrierung der pH-Sonde MW1 und MW2 erfolgt mittels einer Zweipunkt-Kalibrierung (Nullpunkt;
Steilheit). Als Puffer werden pH 7 (Nullpunktabgleich) und pH 4 (Steilheitsabgleich) werksseitig vorgegeben.
Sollen andere Puffer verwendet werden können die Voreinstellungen im vollständigen Bedienmenü (Menü
A, B) geändert werden. Erfolgt die Temperaturkorrektur manuell bzw. automatisch muss die tatsächliche
Puffertemperatur eingegeben bzw. der Pt 100 in die Pufferlösung eingetaucht werden. Während des
Kalibrierens wird die Regelung gestoppt und die Dosierung auf die eingestellte Grundlast reduziert. Der
0/4...20 mA Ausgang (Messwert und Korrekturwert) wird eingefroren. Bei erfolgreicher Kalibrierung werden
alle Fehleruntersuchungen, die sich auf den Messwert beziehen, neu begonnen. Die aktuellen Sonden-
daten (Nullpunkt/Steilheit) werden angezeigt.
Kalibrieren?
12
Messwert 1 7.20 pH
Messwert 2 7.50 pH
Temp.: 25.0 °C
Stop-Taste
Messwert 2 7.50 pH
Temp. 2
25 °C
Kalibrieren MW1
Kalibrieren MW1
Nullpkt.:
-3,1 mV
Puffer 1:
Steilh. bei 25 °C
Messwert:
58.32 mV/pH
Signal:
Kalibrieren MW1
Puffer 2:
Messwert:
Signal:
Kalibrieren MW1
Nullpkt.:
Steilh. bei 25 °C
Kalibrieren MW2
Kalibrieren MW2
Nullpkt.:
-3,1 mV
Puffer 1:
Steilh. bei 25 °C
Messwert 2: 7.00 pH
58.32 mV/pH
Signal:
Menü A
Kalibrieren MW1
7.00 pH
Sonde in Puffer 1
7.00 pH
Puffer: 7.00 pH
Temp. 1: 25.0 °C
-3,1 mV
Menü B
Kalibrieren MW1
4.00 pH
Sonde in Puffer 2
4.00 pH
Puffer: 4.00 pH
157 mV
Temp. 1: 25.0 °C
-3,1 mV
53.70 mV/pH
Menü A
Kalibrieren MW2
7.00 pH
Sonde in Puffer 1
Puffer: 7.00 pH
-3,1 mV
Temp. 2: 25.0 °C
Kalibrieren MW1
Abgleich 1 läuft
Bitte warten!
-3.1 mV 25.0 °C
Kalibrieren MW1
Abgleich 2 läuft
Bitte warten!
157 mV 25.0 °C
Kalibrieren MW2
Abgleich 1 läuft
Bitte warten!
-3.1 mV 25.0 °C
