W L 4 8 / W L 5 0

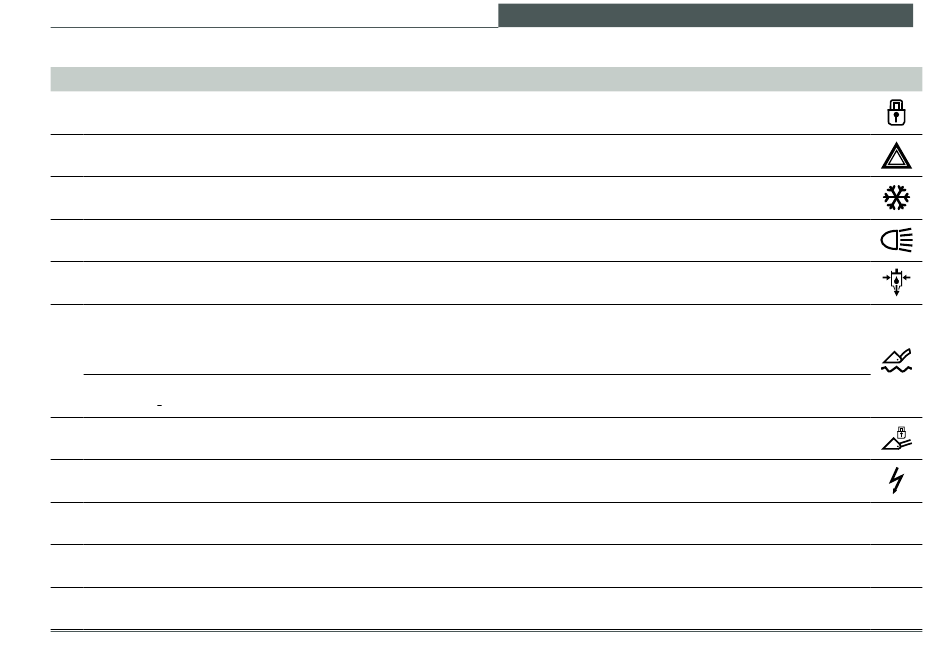

Pos Benennung
1
Kippschalter hydraulische Verriegelung für Anbaugeräte
2
Kippschalter Warnblinkanlage
3
Kippschalter Klimaanlage
4
Kippschalter Beleuchtungsanlage
5
Kippschalter Druckentlastung Zusarthydraulik
Kippschalter Schwimmstellung / Notabsenkung des
Hubgerüstes (wird bei Ausrüstung des Laders mit elekt-
risch entsperrbaren Senkbremsventilen benötigt)
6
Kippschalter Sonderausrüstung Ladeschwingungs-
dämpfung
7
Kippschalter Hubgerüst- Arretierung
Kippschalter für Elektroanschluss am Hubgerüst (Zu-
8
satzausrüstung!)
9
Ohne Funktion
10
Ohne Funktion
* Die Anordnung der Schalter kann bedingt durch die Kombination verschiedener Zusatzausrüstungen abweichen
BeschreiBung der Kontroll-, Warn- und steuerelemente
Funktion
Freischalten der Zusatzhydraulik zum Entriegeln der
hydraulischen Verriegelung für Anbaugeräte
Ein– Ausschalten der Warnblinkanlage
Ein– Ausschalten der Klimaanlage (Zusatzausrüstung)
Ein– Ausschalten der Beleuchtung für Straßenfahrt
Schalter zur Druckentlastung der Zusatzhydraulik
Ein– Ausschalten der Schwimmstellung des Hubgerüs-
tes bei Ladern mit elektrisch entsperrbaren Senkbrems-
ventilen
Ein– Ausschalten der Ladeschwingungsdämpfung
Ein– Ausschalten der Hubgerüst- Arretierung
Ein– Ausschalten des Elektroanschlusses am Hubgerüst
Frei für Zusatzausrüstung
Frei für Zusatzausrüstung
61
symbol
