W L 4 8 / W L 5 0
5.4.3
steuerhebel für Zusatzhydraulik
Betätigung der Zusatzhydraulik mit steuerhebel
HINWeIs
Gefahr technischer Schäden!
► Vermeiden Sie Verschmutzungen. Stellen Sie si-
cher, dass die Hydraulikanschlüsse sauber sind.
Mit dem Steuerhebel für die Zusatzhydraulik Pos. Z (Abb. 43)
können Sie die Hydraulikanschlüsse des Hubgerüstes be-
tätigen (Abb. 44).
•
Steuerhebel für Zusatzhydraulik nach hinten bewegen
(L):
– Der linke Anschluss ist Druckseite, der rechte ist Rück-
lauf.
•
Steuerhebel für Zusatzhydraulik nach vorn bewegen (R):
– Der rechte Anschluss ist Druckseite, der linke ist Rück-
lauf.
Die hydraulische Verriegelung des Schnellwechselsystems
für die Anbaugeräte können Sie ebenfalls mit dem Steuer-
hebel für die Zusatzhydraulik (Abb. 43) betätigen.
103
Bedienung und BetrieB

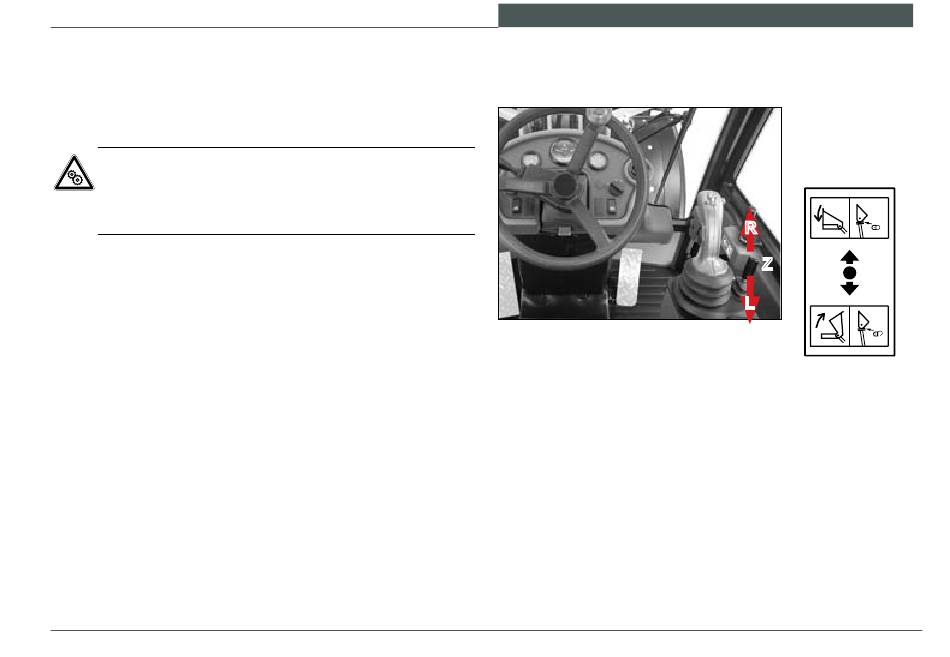

Abb. 43
Steuerhebel für
Zusatzhydraulik
R
Z
L
