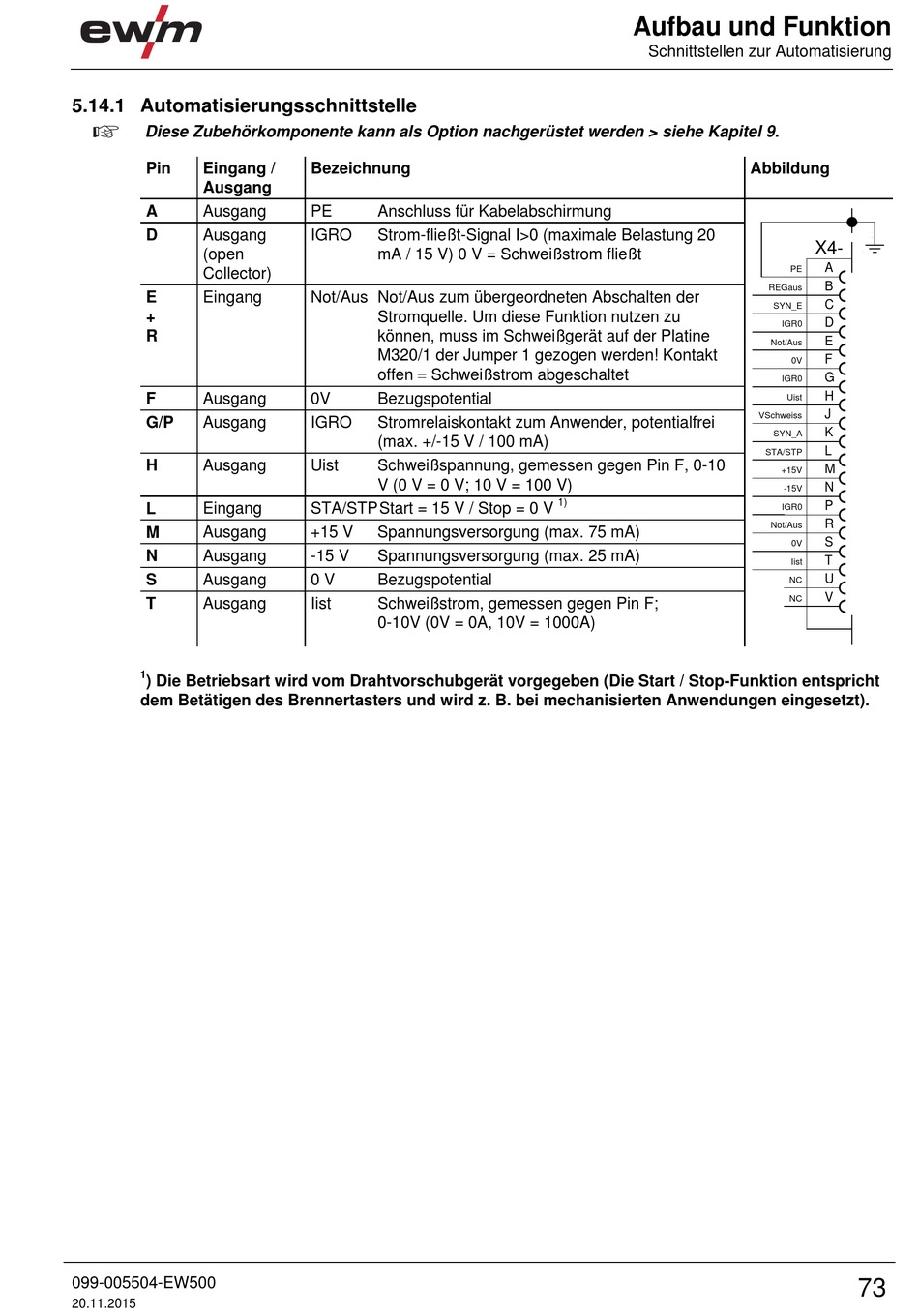

5.14.1 Automatisierungsschnittstelle
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
Pin
Eingang /
Ausgang
A
Ausgang
D
Ausgang
(open
Collector)
E
Eingang
+
R
F
Ausgang
Ausgang
G/P
H
Ausgang
Eingang
L
M
Ausgang
N
Ausgang
S
Ausgang
T
Ausgang
1
) Die Betriebsart wird vom Drahtvorschubgerät vorgegeben (Die Start / Stop-Funktion entspricht
dem Betätigen des Brennertasters und wird z. B. bei mechanisierten Anwendungen eingesetzt).
099-005504-EW500
20.11.2015
Bezeichnung
PE
Anschluss für Kabelabschirmung
IGRO
Strom-fließt-Signal I>0 (maximale Belastung 20
mA / 15 V) 0 V = Schweißstrom fließt
Not/Aus Not/Aus zum übergeordneten Abschalten der
Stromquelle. Um diese Funktion nutzen zu
können, muss im Schweißgerät auf der Platine
M320/1 der Jumper 1 gezogen werden! Kontakt
offen Schweißstrom abgeschaltet
0V
Bezugspotential
IGRO
Stromrelaiskontakt zum Anwender, potentialfrei
(max. +/-15 V / 100 mA)
Uist
Schweißspannung, gemessen gegen Pin F, 0-10
V (0 V = 0 V; 10 V = 100 V)
STA/STP Start = 15 V / Stop = 0 V
+15 V
Spannungsversorgung (max. 75 mA)
-15 V
Spannungsversorgung (max. 25 mA)
0 V
Bezugspotential
Iist
Schweißstrom, gemessen gegen Pin F;
0-10V (0V = 0A, 10V = 1000A)
Aufbau und Funktion
Schnittstellen zur Automatisierung
1)
Abbildung
1
PE-1
X4-
T?
A
PE
B
REGaus
C
SYN_E
D
IGR0
E
Not/Aus
F
0V
G
IGR0
H
Uist
J
VSchweiss
K
SYN_A
L
STA/STP
M
+15V
N
-15V
P
IGR0
R
Not/Aus
S
0V
T
Iist
U
NC
V
NC
