Toro Z Master 74923TE Bedienungsanleitung Seite 27

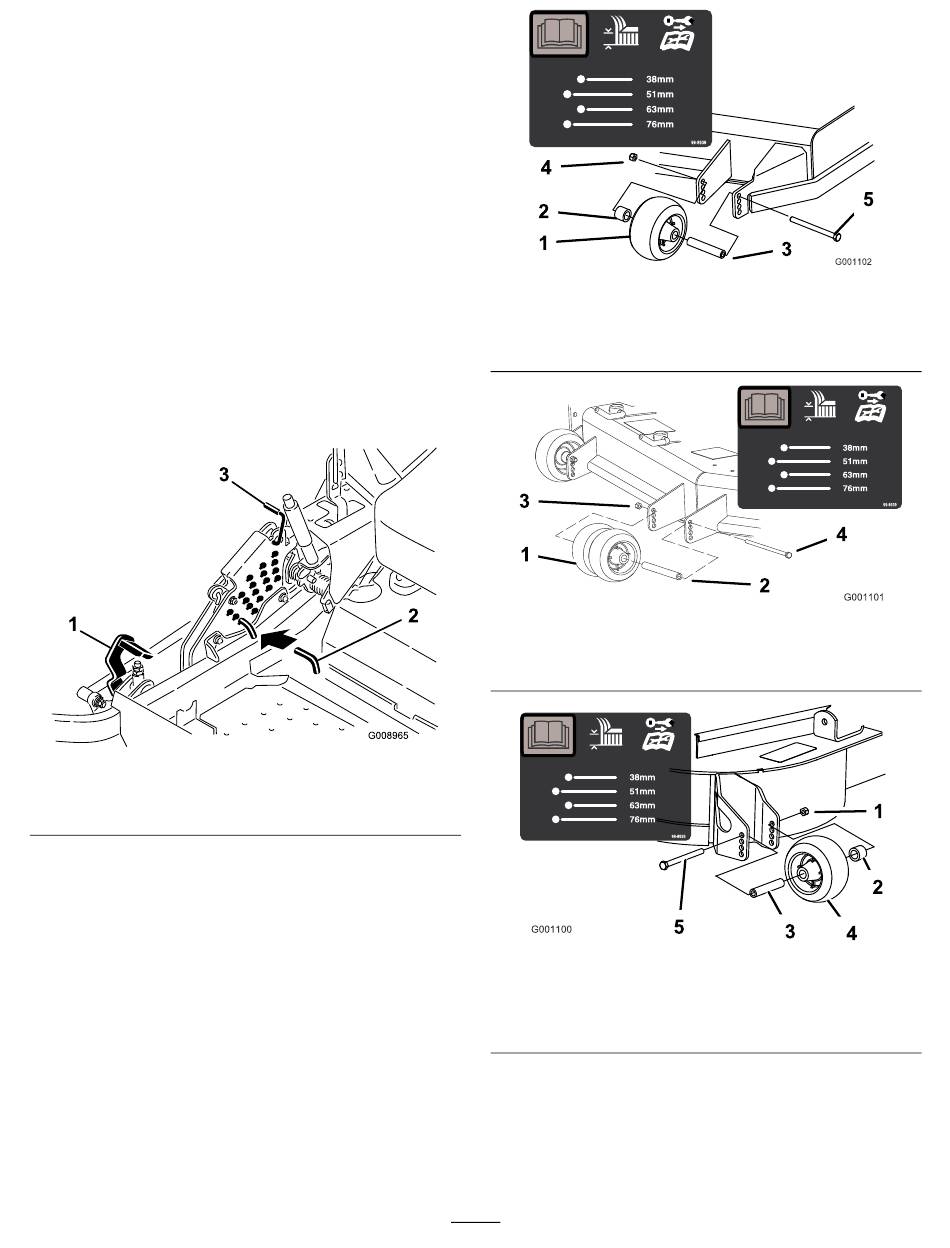

Einstellen des Schnitthöhenstifts
Sie können die Schnitthöhe in Schritten von 6 mm
durch das Umstecken des Lastösenbolzens in
verschiedene Löcher von 25 bis 140 mm einstellen.
1. Stellen Sie den Transportriegel auf die arretierte
Stellung.
2. Treten Sie mit dem Fuß auf das Mähwerkhubpedal
und heben Sie das Mähwerk in die Transportstellung
an (auch die Schnitthöhe von 140 mm) (Bild 27).
3. Drehen Sie zum Einstellen den Stift um 90 Grad
und nehmen ihn aus der Schnitthöhen-Halterung
heraus (Bild 27).
4. Wählen Sie ein Loch in der Schnitthöhenhalterung,
das der gewünschten Schnitthöhe entspricht, und
stecken Sie den Lastösenbolzen wieder ein (Bild 27).
5. Üben Sie Druck auf den Mähwerkhub aus, ziehen
Sie den Transportriegel zurück und senken Sie das
Mähwerk langsam ab.
1. Mähwerkhubpedal
2. Schnitthöhenstift
Einstellen der Antiskalpierrol-
len
Wir empfehlen Ihnen, die Höhe der Antiskalpierrollen
jedes Mal einzustellen, wenn Sie die Schnitthöhe
einstellen.
1. Kuppeln Sie den Zapfwellenantriebsschalter
aus, schieben Sie die Fahrantriebshebel in die
arretierte Neutral-Stellung und aktivieren Sie die
Feststellbremse.
2. Stellen Sie vor dem Verlassen des Fahrersitzes
den Motor ab, ziehen Sie den Schlüssel ab und
warten Sie, bis alle beweglichen Teile zum Stillstand
gekommen sind.
Bild 27
3. Transportriegel
1. Antiskalpierrollen
2. Distanzstück
3. Büchse
1. Antiskalpierrollen
2. Büchse
1. Bundmutter
2. Distanzstück
3. Büchse
27
Bild 28
4. Bundmutter
5. Schraube
Bild 29
3. Bundmutter
4. Schraube
Bild 30
4. Antiskalpierrollen
5. Schraube
