nen wir nach dem Anschluss des Ofens an ein solches Gerät keine Funktionsgarantie geben.
6.12 ANSCHLUSS AUSSENTHERMOSTAT

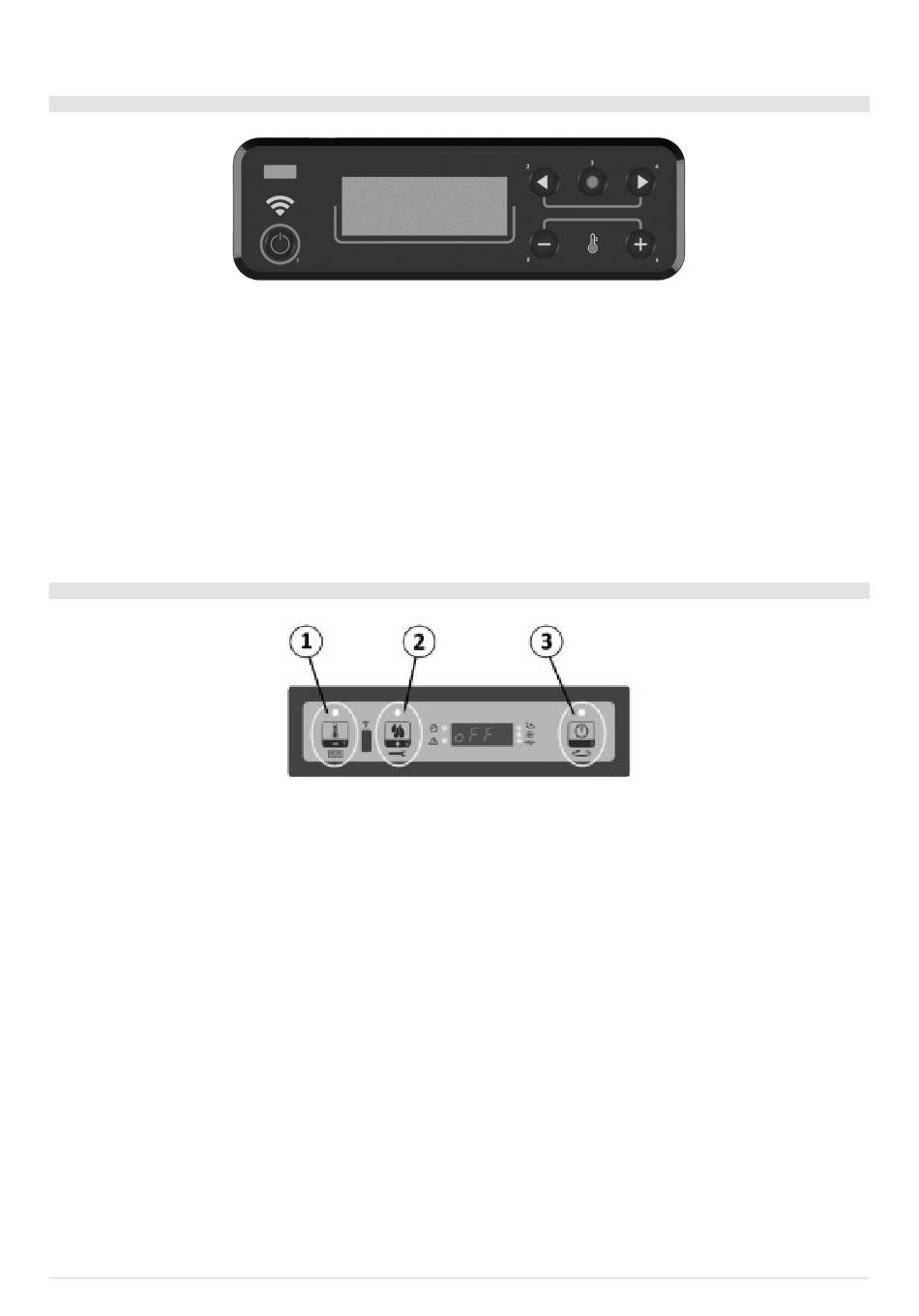

Fig. 60 - Grafische Anzeige
Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem
externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden.
Kabel des externen Thermostaten an Klemme „Term opt" auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo-
staten folgendermaßen einrichten (werkseitig auf OFF gestellt):
• Taste „Menù" drücken.
• Mit den Pfeilen die Funktion „Einstellungeni" anfahren.
• Die Funktion durch Drücken von „Menù" wählen.
• Jetzt mit den Pfeilen die Funktion „ Aussen Therm." anfahren.
• Die Funktion durch Drücken von „Menù" (Menü) wählen.
• Die Tasten - + drücken.
• Zur Aktivierung des externen Thermostaten „On" wählen.
• Zur Bestätigung die Taste „Menù" (Menü) drücken.
6.13 ANSCHLUSS AUSSENTHERMOSTAT
Fig. 61 - 3-Tasten-Display
Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem
externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden.
Kabel des externen Thermostaten an Klemme „Term opt" auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo-
staten folgendermaßen einrichten (werkseitig auf OFF gestellt):
• Die Taste "MENÜ" für einige Sekunden gedrückt halten (1).
• Die Taste P2 mehrmals drücken, bis M8 - Einstellungen Techniker "M8-SEt tEcHniSc " angezeigt wird.
• Auswählen, dazu die Taste P3 drücken.
• Das Passwort mit den Tasten P1 oder P2 einstellen (durch Gedrückthalten wird das Verfahren beschleunigt).
• zur Bestätigung die Taste P3 drücken.
• Die Tasten P1 oder P2 drücken, bis M8 - 2 Verschiedene Einstellungen "M8-2 SEt ALLGEMEi " angezeigt wird.
• Mit P3 bestätigen.
• Mit der Taste P3 bis zu: Pr46 Fernsteuerung aktivieren "Pr46 FrEiGAbE FErnbEd ".
• Die Taste P1 oder P2 drücken, um den Status zu ändern.
• Mit der Taste P3 bestätigen.
• Mit der Taste P1 oder P2 bis M8 - B Ausgang "M8-b ESCAPE " scrollen.
• Mit der Taste P3 bestätigen.
•
• Die Taste P1 (Einstellung Temperatur) drücken und den Wert t-e "t-E " einstellen. Jetzt ist der Thermostat aktiviert.
23
GRACE - SPIRIT 5kW - ATRIUM AT 5kW - SOLO - ROXY - TABLA
