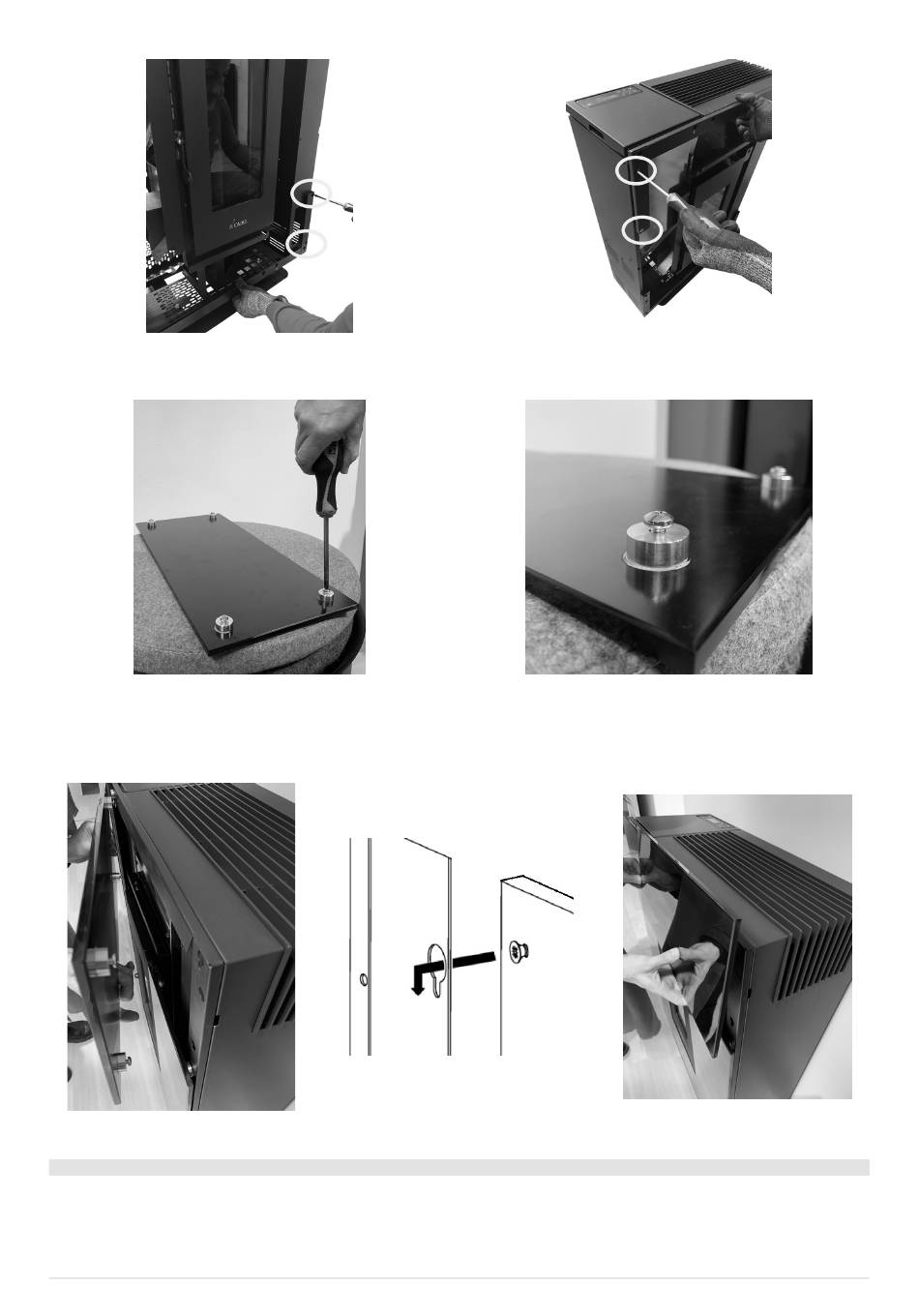

Fig. 33 - Befestigung des unteren Bügels
Fig. 34 - Befestigung des oberen Bügels
• Die Schrauben an das Glas anschrauben (siehe Fig. 35), der Schraubenkopf muss ca. 1,5 mm vorstehen (siehe Fig. 36).
Fig. 35 - Die Schrauben anschrauben
Fig. 36 - Die Schraube muss vorstehen
• Die Gläser nehmen und den Schraubenkopf in die entsprechenden Bohrungen in den Bügeln stecken (siehe Fig.37 und Fig.38).
• Mit allen Gläser so verfahren (siehe Fig. 39).
• Beim Ausbau in umgekehrter Reihenfolge vorgehen.
Fig. 37 - Das Glas einhaken
Fig. 38 - Details der Kupplung
Fig. 39 - Alle Gläser einhaken
6.6
DEMONTAGE RAHMEN SPIRIT
- MADISON - SOLO 5 - TABLA
3
• Die Tür entfernen (siehe entsprechendes Kapitel).
• Die 2 Schrauben lösen, die den Rahmen am Gehäuse festhalten (siehe Fig. 40).
• Den Rahmen aushaken (siehe Fig. 41).
• Beim Einbau in umgekehrter Reihenfolge vorgehen.
