INSTALLATION

4.1

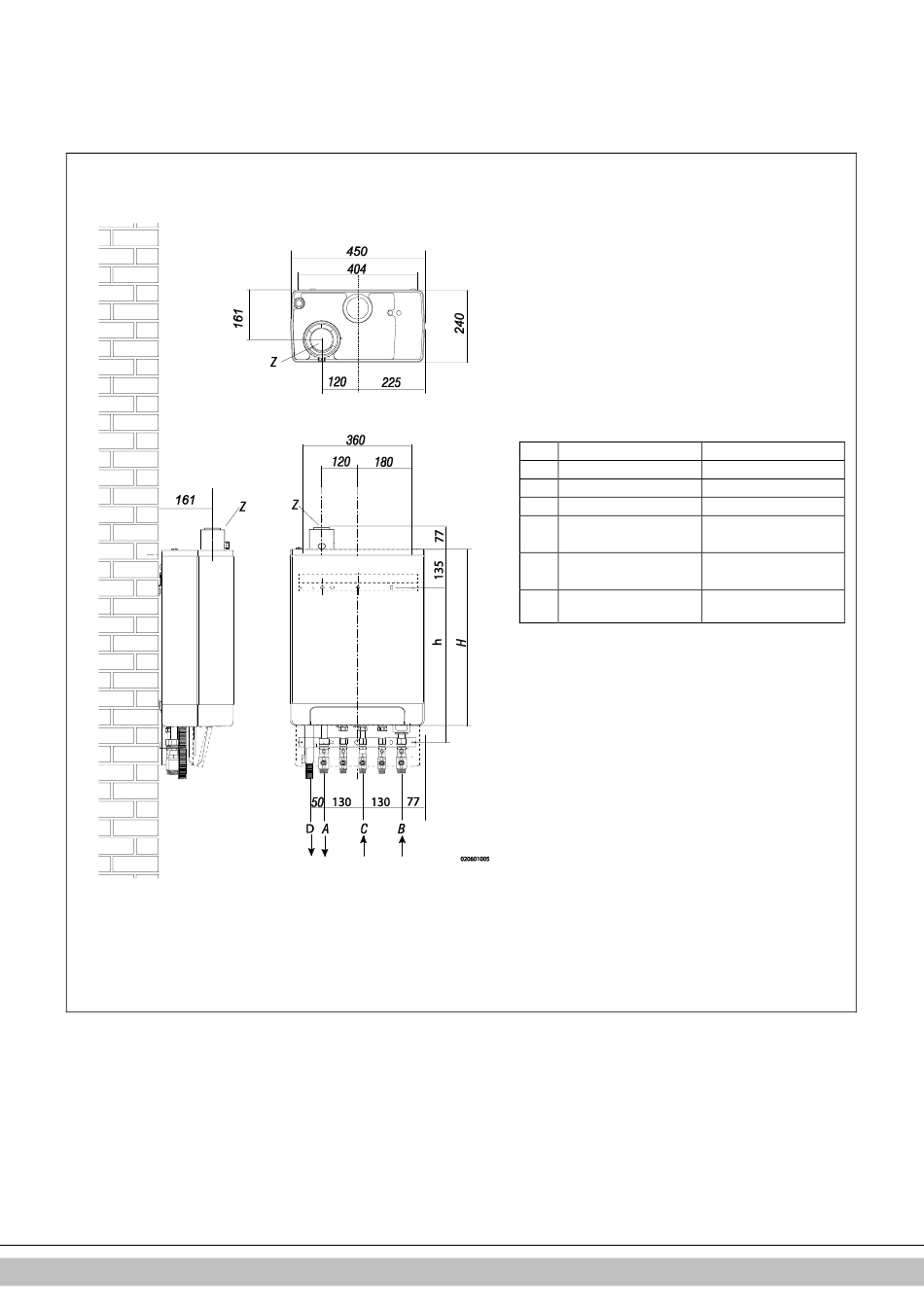

Abmessungen der Anlage

Kessel direkt an der Wand montiert:
Daikin Europe NV
Gerät + Montagehalter
A = Zulauf ZH
B = Rücklauf ZH
C = Gas
D = Kondensatauslass
h = 517 mm
H = 590 mm
Z = Verbrennungsgasauslass/
Lufteinlass
G ¾" (außen)
G ¾" (außen)
G ½" (innen)
Ø dn25 (flexibel)
EHOBG12ABV1
EHOBG18ABV1
EHOBG12ABV1
EHOBG18ABV1
Ø60/100 (konzentrisch)
11
