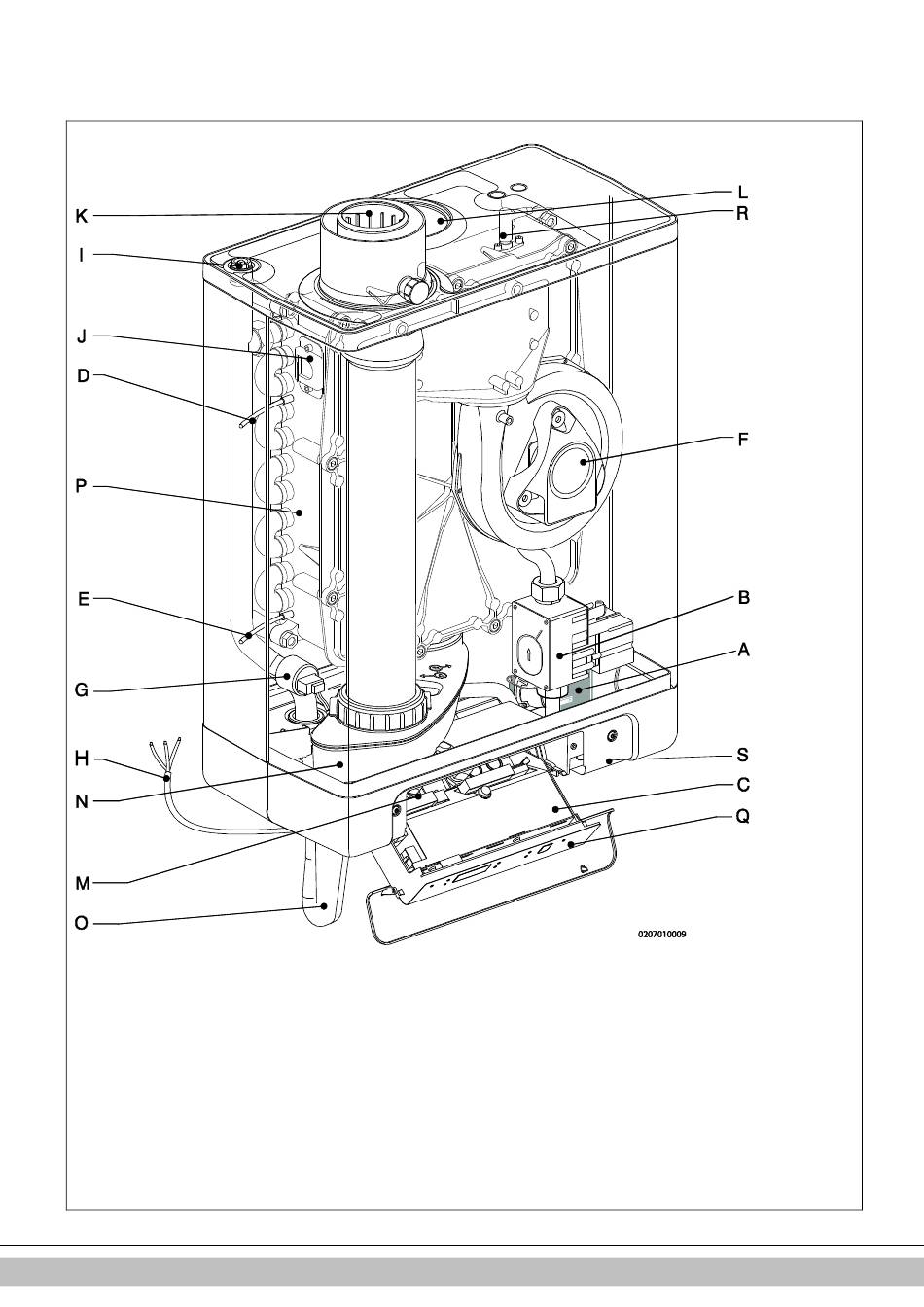

HOOFDCOMPONENTEN

A. Modulerende CV-pomp
B. Gasblok
C. Branderautomaat met bedieningspaneel
D. Aanvoersensor S1
E. Retoursensor S2
F. Ventilator
G. Druksensor CV
H. Aansluitsnoer 230 V ~ met steker met randaarde
I. Handontluchter
J. Kijkglas
Daikin Europe NV
K. Concentrische adapter voor rookgassen/luchttoevoer
L. Luchttoevoer (alleen wanneer een dubbelpijpsdoorvoer wordt
gebruikt)
M. Aansluitblok / klemmenlijst X4
N. Condensafvoerbak
O. Sifon
P. Warmtewisselaar
Q. Bedieningspaneel en uitlezing
R. Ontsteek/ionisatie pen
S. Positie typeplaat
